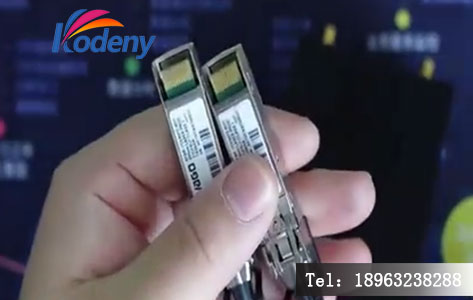

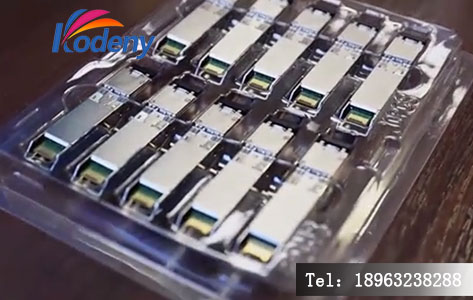

一、项目背景：光电芯片封装为何需要等离子清洗？
随着5G通信、数据中心和光接入网的快速发展，光通信核心器件——光电芯片的性能与可靠性要求持续提升。在光芯片制造与封装过程中，表面洁净度是影响器件性能的关键因素之一。晶圆经过切割、研磨等多道工序后，芯片表面往往残留有机物、微颗粒、氧化层等污染物。这些微观杂质在后续的固晶、引线键合和塑封工序中，会直接导致焊接虚焊、键合分层、封装开裂等问题，严重影响产品良率与长期可靠性。

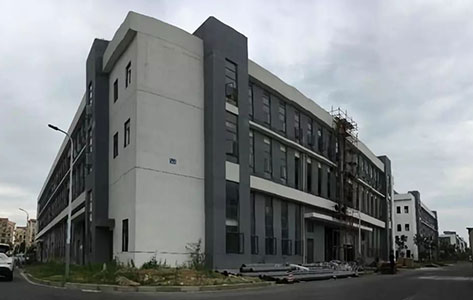

江苏索尔思通讯科技有限公司（以下简称“江苏索尔思”）成立于2017年，是索尔思光电旗下全资子公司，位于常州市金坛经济开发区。公司是国内光芯片行业中少数掌握芯片设计、晶圆制造、芯片加工和测试的IDM全流程业务体系的企业，拥有多条覆盖MOCVD外延生长、光栅工艺、光波导制作、金属化工艺、端面镀膜、自动化芯片测试等全流程自主可控的生产线。公司自主研发生产的2.5G、10G、25G激光器芯片及接收器芯片等系列产品已通过光通信行业头部客户认证并批量出货。

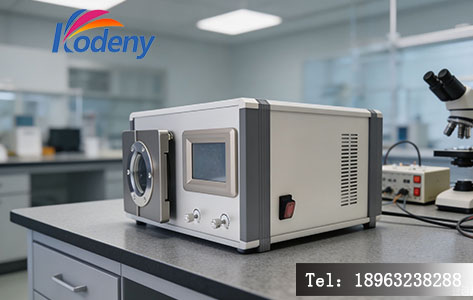

为满足日益严苛的芯片封装品质要求，江苏索尔思经过多方选型与评估，最终选择采购罗丹尼实验室真空等离子清洗机，将其部署于半导体光电芯片封装产线中，用于固晶前、引线键合前以及塑封前等关键环节的表面清洗与活化处理。
二、真空等离子清洗机：光电芯片封装表面处理的理想选择
等离子清洗属于干法清洗工艺，通过电能将工艺气体转化为高活性等离子体，对材料表面进行分子级清洗。在真空负压环境下，等离子体携带的高能量粒子轻柔冲刷样品表面，打破有机污染物的分子结构并使其瞬间气化，再由外接真空泵彻底抽离，全程无化学试剂参与，从根源上杜绝二次污染。在光电芯片封装领域，等离子清洗的优势主要体现在以下几个方面：
1. 高效去除表面污染物，提升键合可靠性。光芯片在固晶、键合前，焊盘与基板表面的氧化层和有机物残留会直接影响金线键合拉力和芯片粘接强度。真空等离子清洗可高效去除这些污染物，提高表面能，改善金属润湿性，让芯片粘接更牢固、金线键合更稳定，大幅降低封装失效风险。
2. 表面活化改性，增强材料结合力。等离子体不仅能够清洗表面，还能在特定工艺条件下改变样品表面的化学特性，提升材料的粘附性、相容性和浸润性。在塑封工序前对引线框架进行等离子处理，可有效增强塑封料与金属框架之间的结合力，防止封装分层，提升器件的环境可靠性。
3. 无损伤处理，适配精密器件。等离子清洗是一种非破坏性表面处理方式，全程以气体为介质，不破坏芯片表面的材料特性和导电特性，特别适合光电芯片这类高精度、高灵敏度器件的表面处理需求。
三、罗丹尼设备优势：精准工艺控制与稳定运行表现

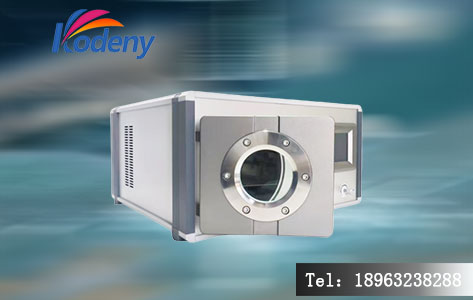

罗丹尼真空等离子清洗机在设计与功能上充分适配实验室及小批量产场景，为半导体光电芯片封装提供了可靠的工艺保障：
精准的工艺参数控制：设备采用先进的能量转换技术，在真空负压环境下通过40KHz射频电源将工艺气体转化为高活性等离子体，功率范围10~300W连续可调，能够针对不同芯片封装工艺灵活设定清洗参数。
人性化操作体验：配备5寸彩色触摸屏操作界面，支持手动和自动两种工作模式，微电脑全程控制清洗过程，全自动运行，操作简便。
强效等离子激发：采用弧形等离子激发板设计，相比传统平板结构，等离子体激发能力更强、分布更均匀，确保芯片样品表面处理效果的一致性。
全面的安全保护：内置气压阈值检测功能，当真空度异常时自动切断高压，保障操作人员与样品的安全，满足半导体生产环境对设备安全性的严格要求。
四、应用效益：从良率提升到长期可靠性
真空等离子清洗机部署到江苏索尔思光电芯片封装产线后，带来的核心效益主要体现在以下方面：
提升引线键合强度：经等离子清洗后的芯片焊盘表面洁净度显著提高，金线键合拉力一致性明显改善，有效减少因键合不良导致的器件失效；
降低封装分层风险：塑封前对引线框架进行等离子活化处理，增强塑封料与金属框架的界面结合力，大幅降低封装分层发生率；
提高产品良率与一致性：等离子清洗工艺参数精准可控、处理效果均匀稳定，替代传统湿法清洗后，批次间一致性显著提升，综合封装良率得到有效改善。
五、结语
在光通信芯片产业加速国产化替代的大背景下，封装工艺水平是影响芯片性能与可靠性的关键因素。江苏索尔思通讯科技有限公司此次采购罗丹尼真空等离子清洗机，正是基于对封装品质的严苛追求和对等离子清洗技术优势的充分认可。
随着光通信速率持续升级，光电芯片对封装精度和可靠性的要求将进一步提高，真空等离子清洗技术作为关键的封装前处理工艺，将在半导体光电芯片封装领域发挥更加重要的作用，助力国产光芯片产业的高质量发展。
