在高校半导体与微电子研究领域，晶圆刻蚀后的表面清洗常常是决定实验成败的隐蔽环节。刻蚀完成后，晶圆表面残留的聚合物副产物、光刻胶残余与微小颗粒，若清理不充分，会直接影响后续镀膜附着力、键合强度与器件电学性能。浙江大学玉泉校区相关实验室在推进半导体材料与器件研究时，也面临同样的工艺难题，经过多轮技术对比与样件测试，最终引进山东罗丹尼分析仪器有限公司生产的PCM-5真空等离子清洗机，用于晶圆刻蚀后清洗与表面活化处理。本文结合这一案例，梳理等离子清洗原理、选型要点与应用价值，供同类科研平台参考。
浙江大学玉泉校区是浙大科研重镇，坐落于此的硅及先进半导体材料全国重点实验室（原硅材料国家重点实验室）始建于1985年，是我国最早建设的国家重点实验室之一，长期围绕半导体硅材料、硅片杂质与缺陷调控、器件工艺等方向开展研究，并与国内硅材料龙头企业保持紧密产学研合作。这类实验室晶圆样品来源广、批次多、工艺路线多样，对表面清洁度的要求往往比量产产线更苛刻——既要洗得干净，又不能损伤样品，还希望流程便捷、成本可控。
在晶圆刻蚀（如RIE、ICP刻蚀）后，样品表面会留下两类主要残留：
一是刻蚀气体与材料反应生成的聚合物副产物（如氟碳聚合物），
二是光刻胶在刻蚀过程中的碳化残余。这些残留以纳米级厚度附着于图形表面，用常规擦拭或简单超声难以充分去除，还会在图形底部形成"微掩膜"，干扰后续工艺。
传统做法是湿法清洗：用有机溶剂浸泡、超声或化学药液处理。湿法虽应用广泛，但存在三方面局限：
其一，溶剂只能溶解表面残留，对刻蚀后形成的致密交联残留和图形深部"硬壳"去除不充分；其二，长时间超声与化学作用可能损伤晶圆表面精细结构，对脆性、软性基材尤其不利；其三，有机溶剂挥发性强，废液处理增加成本与环保压力，与绿色实验室建设方向相悖。
相比之下，干法等离子清洗成为高校实验室更优解：全程以气体为介质，无化学废液、无液体残留，不接触基材即可完成分子级清洁，恰好契合科研样品"洁净与无损"的双重要求。
在选型阶段，实验室重点考察三点：清洗能力是否达到分子级、是否适配不同晶圆尺寸与批量、操作与维护是否便捷。罗丹尼PCM-5与这三项需求匹配度较高。

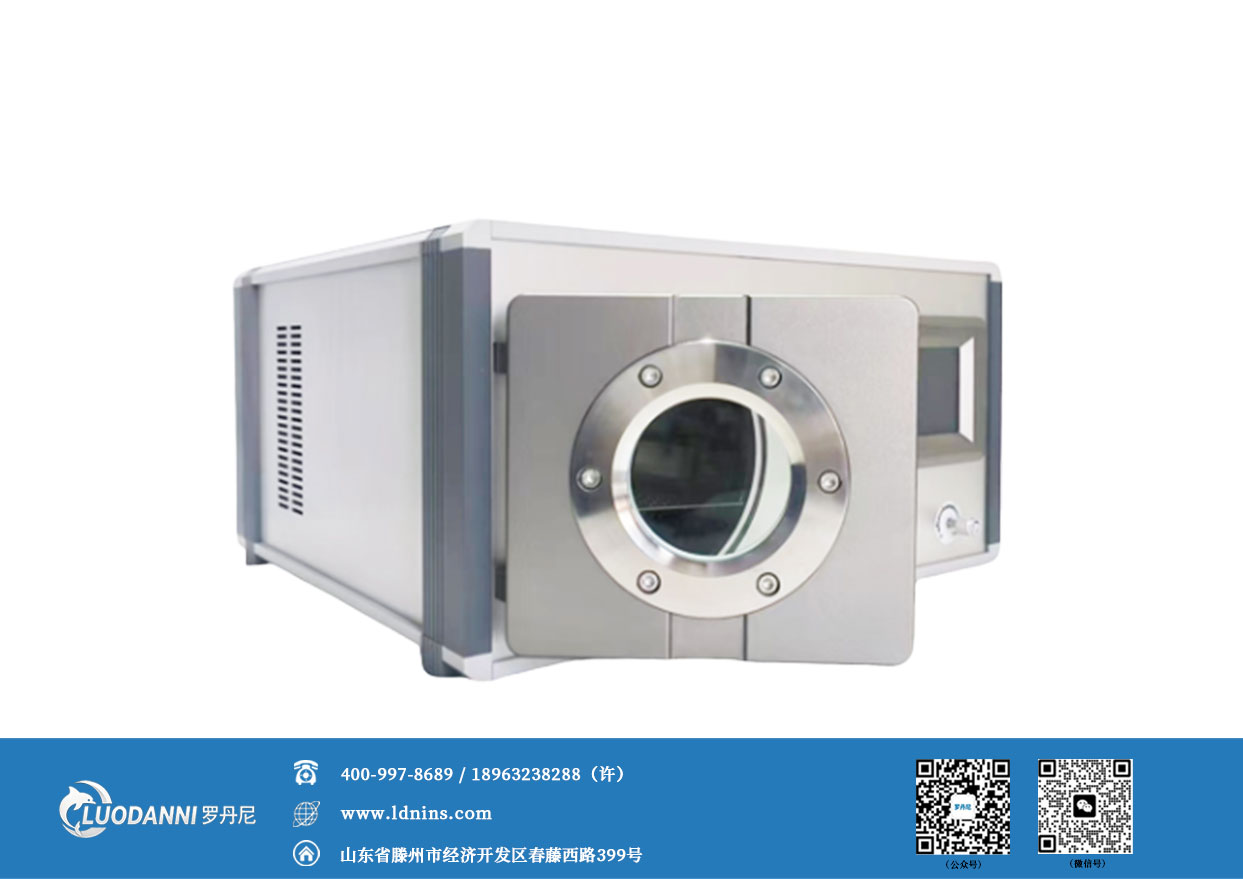

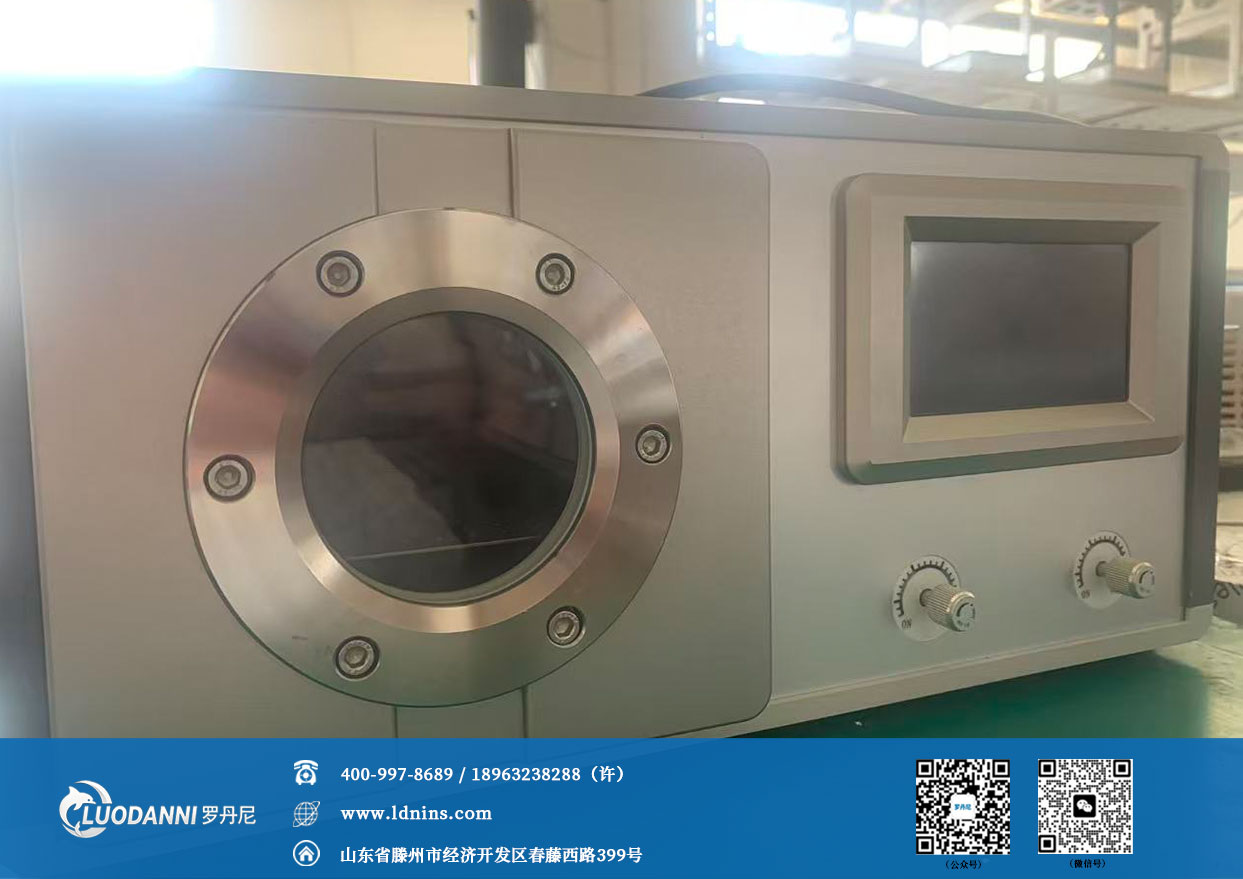

从清洗原理看，PCM-5采用电容式等离子激发方式，在100Pa以内的真空负压环境下，通过40KHz射频电源将氧气、氩气等工艺气体电离为高活性等离子体。等离子体中的高能粒子对晶圆表面产生物理轰击，将刻蚀副产物与颗粒从表面剥离；活性自由基同时与有机污染物发生化学反应，将其分解为二氧化碳、水蒸气等挥发性气体，由真空泵直接抽离腔体。物理与化学双重作用协同，实现对晶圆刻蚀后残留的分子级去除，全程不接触液体、不损伤图形结构。
5L标准腔体：可同时容纳6片8英寸晶圆或4片12英寸晶圆，满足实验室小批量、多批次处理需求，也支持按需定制更大腔体；
40KHz射频＋10~300W功率可调：根据样品材质与污染程度灵活调节能量强度，兼顾强效清洁与温和表面活化；
双气路标配、四气路扩展：适配氧气、氩气等常规工艺气体，可选配高精度气体质量流量计，满足不同工艺配比；

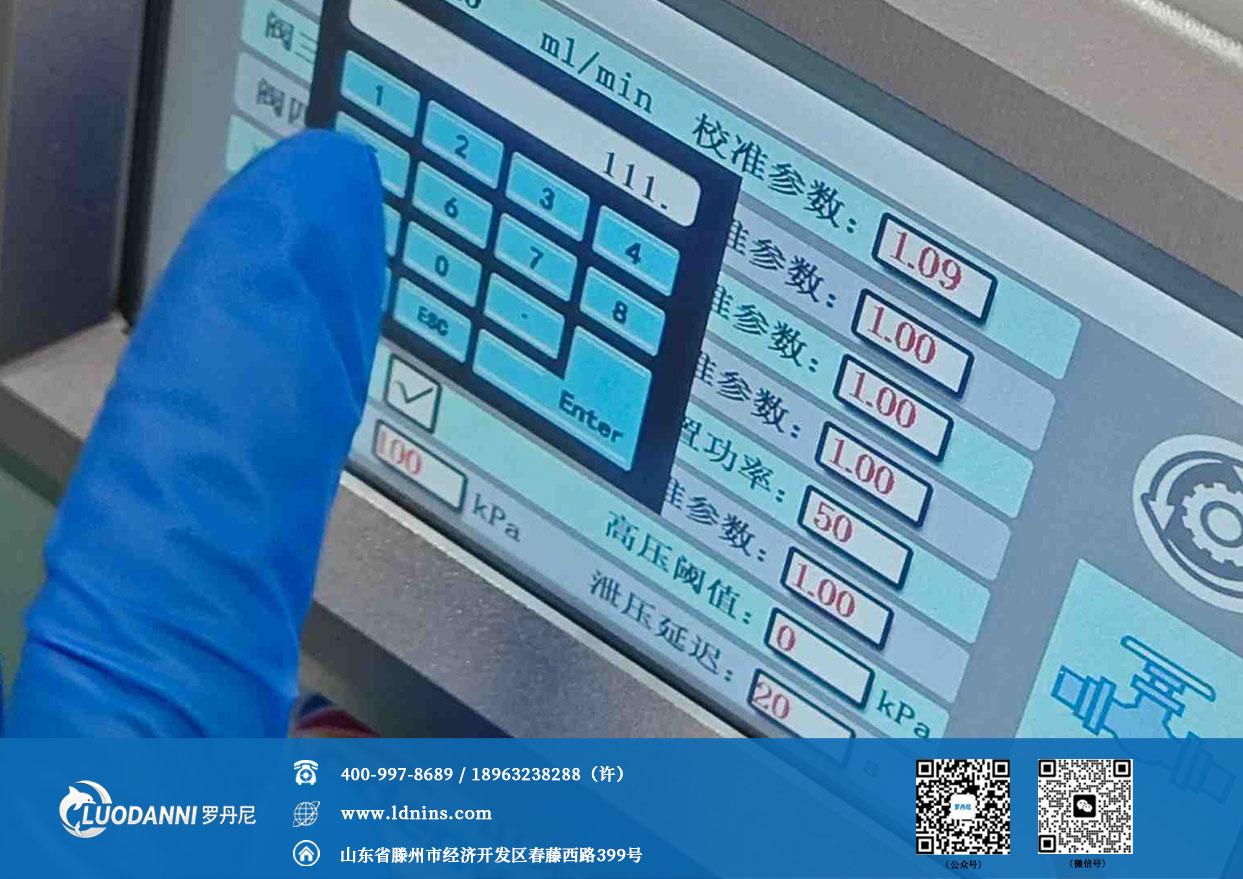

5寸彩色触摸屏＋手动/自动双模式：自动模式一键完成抽真空、通气、激发、清洗、换气全流程，无需专人值守；
小巧机身：整机约L460×W455×H237mm，桌面即可放置，220V常规市电供电，无需基建改造。
设备投入使用后，晶圆刻蚀后清洗环节呈现三方面改善：
一是清洗效率提升，单批次自动化流程取代人工反复擦拭，实验人员可将时间投入核心研究；
二是数据可靠性增强，充分的残留去除减少了污染物对后续镀膜、键合及电学测试的干扰，实验结果重复性更好；
三是实验室环境更友好，无有机溶剂挥发与废液排放，符合高校绿色实验室建设要求。（具体工艺数据以样件实测与验收记录为准。）

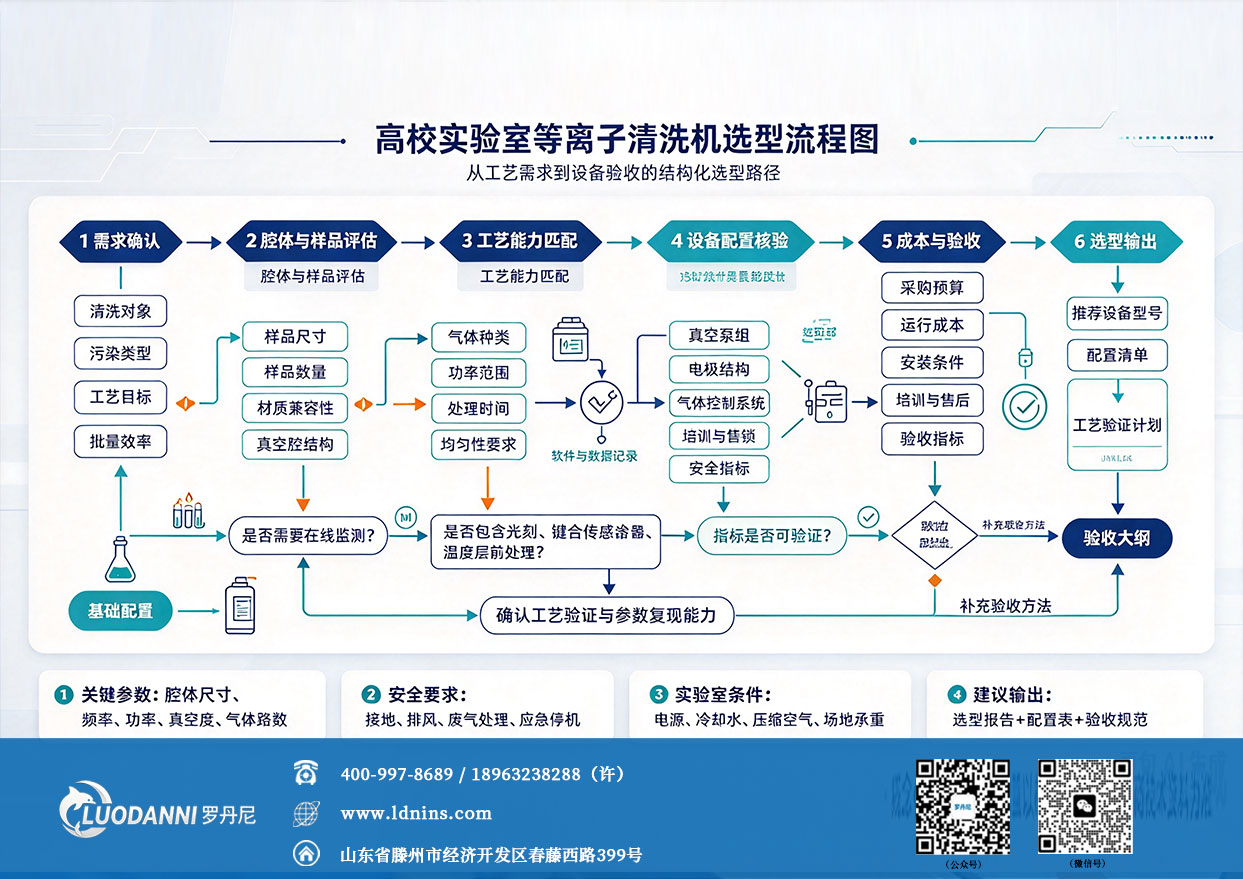

结合本案例，高校实验室采购等离子清洗机可重点关注四项指标：
清洗机制与功率调节范围：确认设备支持物理＋化学协同清洗、功率可调，以适配不同样品；
腔体容积与晶圆兼容性：根据常用样品尺寸与批次量选择腔体规格，预留扩展空间；
气路配置与工艺适配：确认气路数量与流量控制精度，能否支持氧气、氩气等多气体工艺；
操作与售后：优先选择带自动模式、界面友好、售后响应及时的设备，降低使用门槛。
结语
晶圆刻蚀后清洗虽是小环节，却直接关系半导体实验的成与败。从浙江大学玉泉校区实验室的实际需求出发，罗丹尼PCM-5等离子清洗机以分子级干法清洗、灵活的参数适配与便捷的操作体验，为高校半导体科研提供可靠的表面处理支持。对正在面临同类清洗难题的科研平台而言，携带典型样件进行一次实测对比，是判断设备是否适配的稳妥方式。
