在微电子、光电子、MEMS器件等前沿研究领域,光刻胶的彻底去除是保证器件性能的关键工艺环节。等离子去胶机作为一种基于氧等离子体化学反应的干法去胶设备,凭借其无化学残留、基片无损、工艺均匀等优势,已成为高校微纳加工平台不可或缺的关键设备。我们将深入探讨其在高校科研中的技术特点及应用前景。

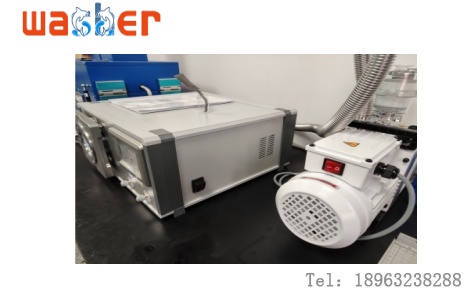

1. 核心工作原理
等离子去胶机通过射频电源在真空反应腔内产生氧等离子体,利用其高活性实现光刻胶的高效去除:
• 化学反应机制:氧等离子体与光刻胶中的碳氢化合物反应生成CO₂、H₂O等挥发性物质
• 物理辅助作用:离子轰击促进反应产物脱离表面 • 温度控制:精确控温避免基片热损伤
2. 与传统去胶方法不同的优势
传统去胶法:指标 湿法去胶 等离子去胶 残留风险 易产生残留 无化学残留 基片损伤 可能腐蚀基片
等离子去胶机:基片无损 工艺环保性 产生废液 绿色环保 自动化程度 手动操作 全自动处理
1. 半导体器件研究
• 纳米器件制备:去除电子束光刻胶,保证纳米结构完整性
• 硅基器件加工:清除离子注入后的光刻胶掩膜
• 化合物半导体:GaAs、InP等材料的去胶处理
2. 微机电系统(MEMS)
• 结构释放工艺:去除牺牲层光刻胶
• 微传感器制造:保证敏感结构的清洁度
• 生物MEMS:医疗器械元件的表面处理
3. 新型材料研究
• 二维材料器件:石墨烯、二硫化钼器件制备
• 柔性电子:PET、PI衬底上的去胶处理
• 光子器件:光学波导器件的制备
1. 设备选型关键参数
• 腔体尺寸:4英寸/6英寸/8英寸,根据研发需求选择
• 射频功率:0-1000W可调,满足不同工艺需求
• 真空系统:极限真空≤1×10⁻³Pa
• 温控系统:室温-300℃精确控温
2. 工艺优化要点
• 气体配比:O₂/Ar混合气体优化
• 功率选择:根据胶厚和基片特性调整
• 时间控制:基于终点检测系统精确控制
1. 先进去胶工艺开发
• 低温去胶工艺:适用于热敏感材料
• 高选择比去胶:特殊材料体系的去胶需求
• 原子层级清洁:实现表面原子级平整度
2. 新材料体系应用
• 有机半导体:低温、低损伤去胶工艺
• 宽禁带半导体:SiC、GaN器件的去胶优化
• 超导器件:量子器件的特殊去胶要求
案例1:某高校微电子实验室
采用等离子去胶机处理深紫外光刻胶,通过优化工艺参数,实现选择比大于200:1的去胶效果,为22nm工艺节点研究提供支撑,相关成果发表于IEEE Electron Device Letters。
案例2:某研究所新材料团队
开发出针对石墨烯器件的专用去胶工艺,在彻底去除PMMA光刻胶的同时,保持石墨烯的载流子迁移率,为高性能石墨烯器件制备奠定基础。
1. 日常操作规范
• 定期校准射频匹配器
• 监控真空系统性能
• 记录工艺参数变化趋势
2. 安全注意事项
• 严格遵循操作规程
• 定期检查气体管路
• 建立设备维护档案
微纳科研的基础保障 等离子去胶机作为高校微纳加工平台的关键设备,其工艺水平直接影响着研究结果的可靠性和重复性。随着器件尺寸的不断缩小和新材料的不断涌现,对去胶技术提出了更高要求。掌握等离子去胶的核心技术,将有力支撑高校在微纳科技领域的创新研究。-
