紫外臭氧清洗机臭氧生成不足？清洗不干净的核心原因与实战解决办法！

在半导体制造、光学元件加工、电子器件生产等精密行业中，紫外臭氧清洗机凭借环保、无损伤的优势，成为去除表面有机污染物的关键设备。但不少用户在使用中会遇到共性问题：清洗后工件表面仍有油污、光刻胶残留，涂层附着力不足，甚至影响后续生产良率。其实这大多源于臭氧生成不足——作为紫外臭氧清洗机的核心工作介质，臭氧浓度直接决定清洗效果，浓度不达标时，再长的清洗时间也难以达到理想清洁度。

一、紫外臭氧清洗机工作原理：臭氧是清洁效果的核心关键

要理解臭氧生成不足的影响，首先要明确设备的工作逻辑。紫外臭氧清洗机的清洁能力源于“光解+氧化”的协同作用，而臭氧在整个过程中扮演着不可替代的核心角色。

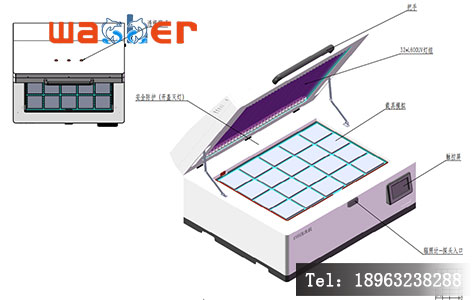

设备搭载的低压紫外汞灯会同时发射185nm和254nm两种关键波长的紫外线。其中185nm紫外线能量极高，能直接断裂空气中氧气分子（O₂）的双键，使其分解为高活性氧原子（O•），这些氧原子迅速与周围氧气分子结合，生成具有强氧化性的臭氧（O₃）——这是臭氧的核心生成路径。与此同时，254nm紫外线会激活工件表面的有机污染物，使其化学键断裂形成小分子碎片，而臭氧会进一步分解产生更多活性氧原子，与这些污染物碎片发生剧烈氧化反应，最终将其转化为二氧化碳、水蒸气等易挥发物质，通过通风系统排出，实现工件表面的原子级清洁。

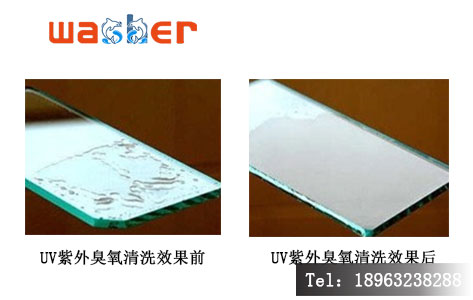

从实际效果来看，臭氧浓度与清洗效率呈正相关关系。实验数据显示，当臭氧浓度从20ppm提升至50ppm时，有机污染物的去除率可从65%提升至98%以上；若浓度低于15ppm，即使延长清洗时间，也难以彻底清除顽固污染物，这也是很多用户反映“清洗不干净”的核心原因。对于半导体硅片、光学镜头等高精度工件，臭氧浓度的稳定性更是直接影响涂层附着力、焊接强度等关键指标，浓度不足会导致后续工艺中出现涂层脱落、键合不良等问题，严重影响产品良率。

二、臭氧生成不足的4大常见原因，看看你中招了吗？

结合大量用户反馈和设备维护经验，臭氧生成不足主要源于设备自身损耗、使用环境不当等因素，以下4类情况最为典型：

1. 紫外灯管老化或结垢，臭氧生成“动力源”失效

紫外灯管是臭氧生成的核心部件，其发光效率直接决定185nm紫外线的强度。正常情况下，灯管使用寿命约为8000小时，超过期限后，发光效率会显著下降，185nm波长的辐射强度可能降至初始值的50%以下，导致臭氧生成量锐减。此外，若设备使用环境粉尘较多，或工件清洗时产生的污染物附着在灯管表面，会形成一层污垢，阻挡紫外线透射，即使是新灯管也无法充分发挥作用，间接导致臭氧生成不足。某电子厂曾反馈，设备使用1年后清洗效果明显下降，检测发现灯管表面附着一层光刻胶残留，清洁灯管后，臭氧浓度从12ppm恢复至38ppm，清洗效果立即改善。

2. 气源纯度不够或流量异常，臭氧生成“原料”不达标

臭氧生成的原料是氧气，若气源存在问题，自然无法产生足够浓度的臭氧。部分用户为节省成本，直接使用未经干燥、过滤的压缩空气作为气源，其中含有的水分、油污、粉尘等杂质会污染臭氧发生器的电极，导致电极腐蚀、老化，同时这些杂质会消耗部分紫外线能量，影响氧气的光解效率。另外，气源流量控制不当也会影响臭氧生成：流量过大时，氧气在紫外线辐射区域停留时间过短，光解不充分；流量过小时，反应区域温度升高，会加速臭氧分解，最终都导致实际作用的臭氧浓度不足。

3. 设备密封性差，生成的臭氧“偷偷流失”

紫外臭氧清洗机的腔体密封性能直接影响臭氧留存。长期使用后，腔体门的密封胶条会出现老化、变形，或因清洁不彻底导致胶条表面附着污染物，造成密封不严。此时生成的臭氧会从缝隙中泄漏，不仅降低腔体内的臭氧浓度，还可能引发安全隐患。某实验室曾遇到清洗效果下降的问题，排查发现腔体密封胶条因长期未更换已出现开裂，更换新胶条后，腔体内臭氧浓度稳定在45ppm，污染物去除率从72%提升至99%。

4. 环境温湿度不当，影响臭氧生成与稳定性

臭氧的生成和存活对环境条件敏感。设备工作环境温度过高（超过40℃）时，臭氧的分解速率会显著加快，其半衰期会从室温下的25小时大幅缩短至数小时，导致有效浓度下降；温度过低（低于10℃）则会降低紫外灯管的工作效率，影响185nm紫外线的输出强度，间接减少臭氧生成。同时，环境湿度超过80%时，水分会附着在灯管和电极表面，不仅影响紫外线透射，还可能导致电极短路、腐蚀，进一步加剧臭氧生成不足的问题。

三、针对性解决办法：4步让臭氧浓度恢复，清洗效果翻倍

针对以上原因，结合实际维护经验，可通过以下步骤快速解决臭氧生成不足问题，恢复设备清洁能力：

1. 检查并维护紫外灯管，保障“动力源”稳定

定期检测灯管状态，若使用时间接近或超过8000小时，直接更换新灯管；若使用时间较短，可关闭设备电源，待灯管冷却后，用无水乙醇擦拭灯管表面，清除污垢，恢复紫外线透射效率。建议选择原装配套灯管，确保其能稳定发射185nm和254nm双波长紫外线，避免因灯管质量问题导致臭氧生成不足。更换后可通过臭氧浓度检测仪进行验证，确保浓度达到设备额定标准（通常为30-50ppm）。

2. 优化气源质量，确保“原料”纯净充足

优先使用纯度≥99.5%的干燥氧气作为气源，若使用压缩空气，需配备高效过滤、干燥装置，去除空气中的水分、油污和粉尘。同时调整气源流量，根据设备说明书推荐值设定（一般为5-10L/min），确保氧气在反应区域停留时间充足，既保证光解充分，又避免温度过高导致臭氧分解。定期检查过滤装置，及时更换滤芯，防止杂质堆积影响气源质量。

3. 检修腔体密封性能，减少臭氧泄漏

定期检查腔体门的密封胶条，若出现老化、变形、开裂等情况，及时更换同规格胶条；每次使用前后，清洁胶条表面和腔体密封面，去除污染物，确保密封紧密。关闭腔体后，可通过臭氧泄漏检测仪检测腔体周围臭氧浓度，若浓度超过0.1ppm，说明存在泄漏，需重新检查密封情况，必要时调整腔体门锁，增强密封效果。

4. 调控环境温湿度，创造适宜工作条件

将设备放置在温度15-35℃、湿度≤70%的环境中工作，避免阳光直射或靠近热源、水源。若工作环境温度过高，可配备通风降温设备；湿度较大时，使用除湿机控制环境湿度。同时避免短时间内反复开关机，减少灯管老化速度，确保设备工作状态稳定，臭氧生成效率不受影响。

四、日常维护要点：预防臭氧生成不足，延长设备使用寿命

除了针对性解决问题，日常做好以下维护，能有效预防臭氧生成不足，保障设备长期稳定运行：

1. 建立定期维护台账，每6个月检查一次紫外灯管状态，每12个月强制更换一次灯管，避免因灯管老化导致清洗效果下降。
2. 每月清洁一次设备腔体、密封胶条和过滤装置，去除污染物堆积，保持设备内部清洁。
3. 每次使用前，先启动设备空载运行5分钟，检查臭氧生成情况（可通过臭氧特有的刺激性气味初步判断），确认正常后再放入工件清洗。
4. 避免在设备运行时频繁开关腔体门，减少臭氧泄漏，同时防止紫外线辐射对人体造成伤害。
5. 定期校准臭氧浓度检测仪和设备参数，确保臭氧浓度稳定在最佳范围，避免因参数漂移导致清洗效果波动。

紫外臭氧清洗机的清洗效果核心取决于臭氧浓度，而臭氧生成不足多源于灯管老化、气源问题、密封不严、环境不当等常见因素。通过本文介绍的工作原理认知、问题排查方法和针对性解决措施，大多数用户都能快速恢复设备的臭氧生成能力，解决清洗不干净的难题。

对于精密制造行业而言，稳定的清洗效果是保障产品质量的关键，而日常规范维护则是设备长期高效运行的基础。若经过上述处理后，臭氧生成仍未达标，可能是设备内部臭氧发生器等核心部件故障，建议联系厂家专业技术人员进行检修。

紫外臭氧清洗机臭氧生成不足？清洗不干净的核心原因与实战解决办法

免责声明
本文所介绍的产品参数及应用场景仅供参考，具体以产品实物及官方说明书为准。本文内容仅为行业知识分享，不构成任何采购建议。山东罗丹尼仪器有限公司保留对产品参数的最终解释权。
