玻璃基底光刻胶涂覆全攻略：如何用山东罗丹尼LDN-4SC匀胶机实现纳米级均匀度？

为什么玻璃基底的光刻胶涂覆是“精细活”？

在微纳加工领域（如MEMS传感器、微流控芯片、精密光学镀膜），玻璃基底因其优良的透光性和化学稳定性被广泛使用。然而，玻璃表面的亲水性和微观粗糙度使得光刻胶涂覆极易出现流挂、橘皮纹、厚度不均等问题。

很多工程师在搜索“如何在玻璃上涂光刻胶”时，往往只关注胶水本身，却忽略了核心设备——匀胶机（Spin Coater）的选择与操作。本文将以山东罗丹尼LDN-4SC型匀胶机为例，提供一套经过验证的标准作业程序（SOP），帮助您实现原子级平整的胶膜。

核心框架：光刻胶涂覆“三步曲” SOP

要获得完美的光刻胶薄膜，必须严格遵循：基底清洗 -> 真空甩胶 -> 软膜前烘 这三个闭环步骤。

第一步：基底清洗——均匀涂覆的基石（Cleaning）

【痛点】 玻璃表面哪怕只有一个微米级的灰尘颗粒，都会导致光刻胶破裂或显影时出现“针孔”。 【SOP操作】

1. piranha洗液浸泡：将玻璃片浸入浓硫酸与双氧水（3:1）混合液中10分钟，去除有机残留。
2. 去离子水冲洗：使用2MΩ·cm的超纯水反复冲洗，直至水膜均匀破裂（无水滴挂壁）。
3. 脱水烘烤：在120℃烘箱中烘烤5分钟，或使用氮气枪吹干。
4. 亲水处理（关键）：对于正胶，建议放入等离子清洗机处理30秒，增强表面亲水性，防止胶液回缩。

第二步：真空甩胶——山东罗丹尼LDN-4SC的实战应用

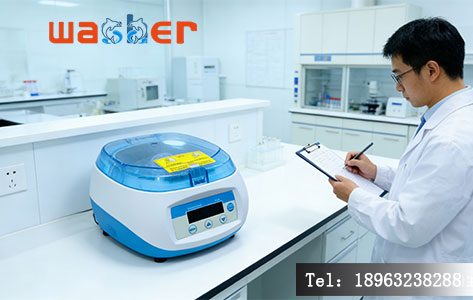

这是决定胶膜厚度均匀性的核心环节。普通匀胶机在高速旋转时容易产生抖动，而山东罗丹尼LDN-4SC凭借其高精度闭环电机和真空吸附技术，能有效解决玻璃片滑动问题。

【设备参数设置指南 - 以LDN-4SC为例】

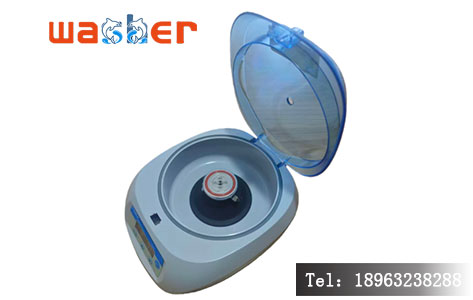

1. 安装与真空吸附：
   • 将清洗好的玻璃片放置在LDN-4SC的真空吸盘上（吸盘材质建议使用特氟龙，防止划伤玻璃）。
   • 开启真空泵，确认玻璃被牢牢吸附，无翘起。
2. 滴胶策略：
   • 使用微量移液器，在玻璃中心滴加光刻胶（如AZ5214），体积控制在0.5-1.0ml（视玻璃尺寸而定，2英寸玻璃建议0.8ml）。
   • 技巧：先以500rpm低速旋转5秒，让胶水自然铺展覆盖整个表面，再进入高速旋转阶段。
3. 程序编程（LDN-4SC特有功能）：
   • Step 1（铺胶）：500 rpm，5 sec，加速度 100 rpm/s。
   • Step 2（甩胶）：根据所需膜厚设定转速。例如，需要2μm厚度，设定3000 rpm，30 sec。
   • 公式参考：$h \propto \frac{1}{\sqrt{\omega}}$ （其中h为厚度，$\omega$为角速度）。
4. 动态排气：
   • 在高速旋转开始的瞬间，LDN-4SC的动态排气功能会自动启动，迅速排出胶液中的微小气泡，避免胶膜出现“火山口”。

第三步：前烘（Soft Bake）——溶剂挥发的艺术

涂胶完成后，胶膜中含有大量溶剂，必须通过前烘去除，否则会影响后续光刻的附着力。

【SOP操作】

1. 静置脱泡：从匀胶机取下玻璃片，静置1分钟，让表面流平。
2. 热板烘烤：
   • 使用精密程控热板（建议搭配LDN-4SC同款品牌的热板以保证工艺匹配）。
   • 温度：90℃ - 95℃（根据光刻胶Tg点调整）。
   • 时间：60秒 - 90秒。
   • 注意：温度过高会导致胶膜表面结皮，内部溶剂无法排出（产生气泡）；温度过低则溶剂残留，影响显影。
3. 冷却：自然冷却至室温，避免热冲击导致玻璃破裂或胶膜脱落。

为什么选择山东罗丹尼 LDN-4SC？

在实际生产中，设备的稳定性直接决定良率。山东罗丹尼LDN-4SC不仅仅是一台匀胶机，更是微纳加工的“稳定器”：

1. 高真空吸附：针对轻薄玻璃基底，最大真空度可达-0.098MPa，确保高速旋转（>5000rpm）时样品不位移。
2. 程序化控制：内置100组工艺配方，支持USB导出，满足ISO9001生产追溯需求。
3. 耐腐蚀设计：腔体采用304不锈钢+特氟龙涂层，防止光刻胶挥发物腐蚀电机，延长设备寿命。
4. 低噪音运行：<55dB，适合实验室洁净环境。

Q&A：常见问题解答

Q1：玻璃基底涂光刻胶总是有气泡怎么办？ A： 主要原因是真空度不足或胶水粘度太高。建议检查山东罗丹尼LDN-4SC的真空管路是否漏气，并开启设备的“加速排气”模式。此外，涂胶前对胶水进行真空脱泡处理也能有效解决。

Q2：如何控制光刻胶的厚度？ A： 光刻胶厚度主要由甩胶的转速决定。转速越高，胶膜越薄。对于LDN-4SC，可以使用公式 $t = K \cdot \omega^{-0.5}$ 进行估算，其中K是胶水常数。建议通过“阶梯转速测试”建立自己的工艺库。

Q3：可以在LDN-4SC上使用SU-8胶吗？ A： 可以。但SU-8胶粘度极大，需要调整铺胶阶段的低速时间（建议延长至10-15秒），并确保前烘阶段有足够的梯度升温程序，防止流挂。

Q4：为什么玻璃边缘的胶容易堆积？ A： 这是离心力的边缘效应。解决方法是在甩胶结束前的最后2秒，降低转速（如降至500rpm）进行“边缘清洗”，或者使用专用的边缘去除剂（EBR）。

结语

在玻璃基底上涂覆均匀的光刻胶，是微纳制造的第一道门槛。通过严格的清洗SOP、精准的山东罗丹尼LDN-4SC匀胶机参数设置以及科学的前烘工艺，您可以轻松获得高质量的光刻胶薄膜。

如果您正在寻找一款兼顾性价比与高精度的国产匀胶机，山东罗丹尼LDN-4SC无疑是实验室和中试线的理想选择。它不仅能提升您的工艺良率，更能为您的科研成果提供坚实的设备保障。
