LED封装/芯片粘接：为什么必须用高精度恒温加热台？

一、 封装厂的“隐形杀手”——温度失控

在LED封装和半导体芯片粘接（Die Bonding）工艺中，良率（Yield Rate） 是生命线。很多封装厂老板和工艺工程师都面临过这样的噩梦：产品出厂时测试正常，但在客户端使用一段时间后出现死灯、光衰加剧，甚至芯片脱落。

经过失效分析（FA），往往会发现罪魁祸首不是芯片本身，也不是金线，而是最基础的温度控制。

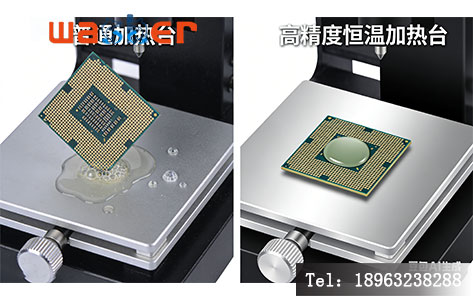

图1 温度均匀性对芯片粘接质量的直接影响

为什么仅仅几摄氏度的温差，会导致数百万的损失？答案藏在材料的物理特性里。

二、 核心原理：热膨胀系数（CTE）与胶水固化的博弈

LED封装是一个多层材料复合结构，主要涉及：

1. 基板（如PCB、陶瓷、铜基板）
2. 芯片（蓝宝石、硅、氮化镓）
3. 粘接胶（银胶、绝缘胶、共晶焊料）

这三种材料的热膨胀系数（CTE） 完全不同。

1. 升温阶段：应力积累

如果在加热过程中，加热台温度不均匀或升温过冲（Overshoot），芯片和基板的膨胀速度不一致，会在界面产生巨大的热应力。这种应力会直接导致芯片在粘接瞬间就发生微裂纹，或者胶水层被拉断。

2. 固化阶段：化学交联

对于银胶或绝缘胶，固化需要特定的温度窗口（例如150℃±2℃固化30分钟）。

• 温度过低：胶水未完全固化，粘接强度不足，后期容易脱落。
• 温度过高：胶水老化、碳化，导致导电性能下降或透光率降低。
• 温度波动：导致胶水内部产生气泡（Outgassing），这是LED死灯的主要原因之一。

普通加热台的问题在于：它只控制“设定温度”，不控制“实际基板温度”。由于热滞后和加热管分布不均，基板中心和边缘可能存在10℃-20℃的温差。

三、 高精度恒温加热台的三大核心优势

为了解决上述痛点，高精度恒温加热台（Precision Constant Temperature Heating Stage）成为了固晶机（Die Bonder）的标准配置。

1. 微秒级温控响应与高稳定性

高端加热台采用PID自整定算法，配合高灵敏度热电偶（如PT100）进行闭环控制。

• 精度：可达 ±0.1℃ ~ ±0.5℃。
• 稳定性：长时间运行温度漂移极小。 这意味着，无论你是粘接第一颗芯片还是第一千颗芯片，胶水的固化程度完全一致。

2. 卓越的台面均匀性（Uniformity）

通过特殊的加热元件排布（如蜂窝状加热管）和高导热均温板（如航空铝或氮化铝陶瓷），高精度加热台能保证整个工作台面的温度差控制在 ±1℃ 以内。

• 价值：对于多腔体同时作业的设备，这直接意味着产能翻倍且良率一致。

3. 可编程曲线与数据追溯

现代智能加热台支持多段升温曲线（Ramp-Soak-Spike）。

• 预热段：缓慢升温，减少热冲击。
• 恒温段：精准胶水固化。
• 冷却段：控制结晶速度。 这些工艺参数可以被记录并上传至MES系统，实现全制程数据追溯。一旦出现质量问题，可以直接调取加热曲线分析是否为温控异常。

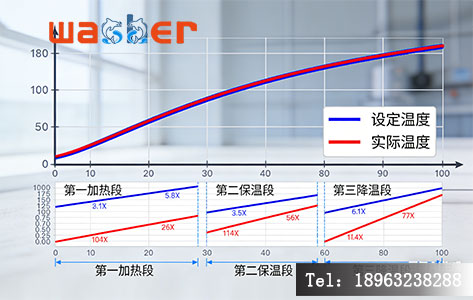

图2 智能PID温控系统实现温度无超调（Overshoot）

四、 选型指南：如何避免踩坑？

市面上加热台鱼龙混杂，封装企业在采购固晶机或改造产线时，应关注以下4个硬指标：

特别提醒：如果是UV胶水固化或激光焊接工艺，还需要关注加热台是否支持定制开孔或透光设计，以及是否具备真空吸附功能以固定晶圆。

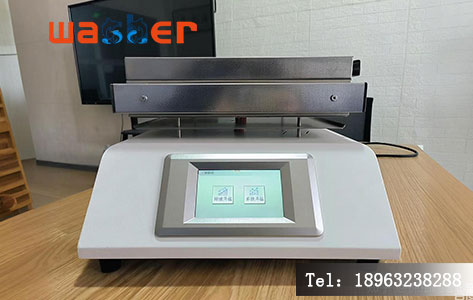

图3 集成在固晶机内的高精度加热台模块

五、 降本增效的真实算账

很多老板会问：“高精度加热台比普通的贵30%-50%，值得吗？”

我们来算一笔账：

• 假设一台设备月产能100K，因虚焊导致的返修率从2%降低到0.5%。
• 节省的人工返修成本 + 报废的芯片/支架成本 + 客户索赔风险。
• 结论：通常在3-6个月内即可收回设备差价。更重要的是，品牌信誉是无价的。

此外，高精度加热台通常寿命更长（5-8年 vs 2-3年），且维护成本极低，因为它们往往具备过热保护和自诊断功能。

六、 结语与展望

随着Mini/Micro LED和第三代半导体（SiC/GaN）的爆发，对封装精度的要求已进入微米级。传统的“经验式控温”已彻底失效，数字化、高精度的热管理将成为封装企业的核心竞争力。

选择一款合适的高精度恒温加热台，不仅是买了一个加热器，更是买了一套稳定的工艺保障体系。

Q&A 板块

Q1：LED芯片粘接为什么会出现虚焊？ A： 主要原因是温度控制不精准。包括：1）加热台温度未达到胶水固化温度；2）台面温度不均匀导致部分区域未固化；3）升温过快导致热应力破坏胶水层。使用高精度恒温加热台可解决90%以上的虚焊问题。

Q2：恒温加热台的“精度”具体指什么？ A： 主要指两个指标：① 显示精度/控制精度（如±0.1℃），即设定温度与实际温度的误差；② 均匀性（如±1℃），即台面不同位置的温差。对于LED封装，均匀性往往比单纯的精度更重要。

Q3：所有LED封装都需要高精度加热台吗？ A： 对于直插式DIP等低端产品，普通加热台可能勉强够用。但对于SMD贴片、大功率COB、Mini/Micro LED及半导体器件封装，高精度恒温加热台是必须的，否则良率无法达标。

Q4：如何测试加热台的温度均匀性？ A： 使用经过校准的多通道温度记录仪（如Fluke或国产同精度品牌），在台面布置9个或更多测温点（按九宫格布局），运行恒温程序后读取各点温差数据。

Q5：高精度加热台会影响产能（UPH）吗？ A： 不会，反而会提升。因为高精度加热台热惯性小，升温降温速度快，且减少了因质量问题导致的停机返工时间，综合效率（OEE）更高。

图4 选择高精度加热台，实现从“制造”到“质造”的跨越
