紫外臭氧清洗能去除纳米级光刻胶残留吗？

看不见的“良率杀手”——纳米级光刻胶残留

在芯片制造、MEMS传感器封装及微纳加工领域，光刻工艺是核心步骤。然而，随着制程节点向更精细演进，光刻胶残留（Photoresist Residue），尤其是纳米级（<100nm）的残留，成为了影响器件性能和良率的致命隐患。

很多工艺工程师在面对显影后的“鬼影”残留时，往往会问：“传统的湿法清洗去不掉，等离子清洗又怕损伤，紫外臭氧清洗（UV Ozone）真的能搞定纳米级的残留吗？”

一、 紫外臭氧清洗的核心原理：光化学烧蚀

要回答“能不能去除”，首先要理解“怎么去除”。

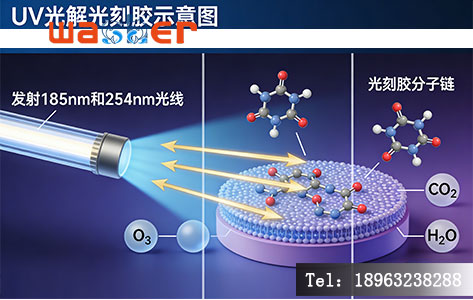

紫外臭氧清洗并非简单的“紫外线照射”，而是185nm真空紫外线（VUV）与高浓度臭氧（O₃）的协同作用：

1. 光解作用：185nm的高能紫外线直接照射有机污染物（光刻胶主要成分为有机物），打断其分子链（C-C, C-H键），使其从大分子变成小分子碎片。
2. 氧化作用：紫外线激发空气中的氧气生成臭氧（O₃）。臭氧具有极强的氧化性（氧化电位2.07eV），能将光刻胶的碳氢化合物氧化成二氧化碳（CO₂）和水（H₂O），并挥发掉。

结论：从机理上看，只要光刻胶暴露在足够的紫外剂量和臭氧浓度下，理论上可以去除单层甚至亚纳米级的有机残留。

二、 实战验证：紫外臭氧对纳米级残留的去除能力

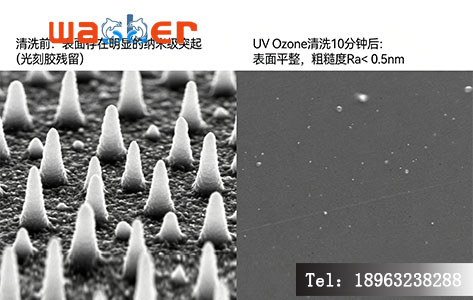

在实际应用中，紫外臭氧清洗对不同类型的光刻胶表现如何？我们参考了多家半导体实验室的AFM（原子力显微镜）检测数据。

1. 对正胶与负胶的区别

• 正性光刻胶：曝光部分易溶于显影液，但未曝光部分若形成纳米级薄饼状残留，UV Ozone处理5-10分钟即可完全去除。
• 负性光刻胶（如SU-8）：交联度高，化学性质稳定。单纯UV Ozone去除效率较低，通常需要配合短时间的氧气等离子预处理，或延长UV照射时间（30分钟以上）。

2. 去除深度的极限

实验数据显示，对于厚度在50nm以下的光刻胶残留层，紫外臭氧清洗的去除速率约为10-20nm/min（取决于紫外强度）。这意味着，对于大多数显影后残留的“纳米级薄膜”，UV Ozone是非常有效的手段。

三、 紫外臭氧 vs 等离子清洗：谁更适合纳米级去胶？

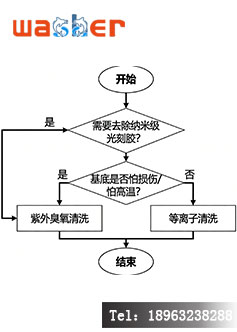

在选择去胶工艺时，工程师常在紫外臭氧（UV Ozone）和等离子清洗（Plasma）之间犹豫。以下是针对纳米级残留的详细对比：

核心观点：如果您的痛点是“去除纳米级残留且不能损伤基底（如柔性基底、二维材料、低K介质）”，紫外臭氧清洗是最佳选择。

四、 提升去除效率的4个关键工艺参数

为了确保紫外臭氧清洗能彻底去除纳米级残留，请关注以下参数优化：

1. 紫外波长：必须包含185nm波段。仅有254nm（杀菌波段）无法产生足够的臭氧，去胶效率极低。
2. 臭氧浓度：环境中臭氧浓度需维持在100ppm以上。封闭腔体设计比开放式清洗台效果更好。
3. 基片温度：适当加热（60-80℃）能加速氧化反应，但需注意光刻胶的玻璃化转变温度，防止回流。
4. 预处理：对于极其顽固的碳化残留，建议先用Piranha溶液（piranha clean）或RCA清洗去除大部分胶层，再用UV Ozone做最终的“抛光”清洗，去除最后几纳米的残留。

五、 行业应用案例：先进封装中的RDL层清洗

在Fan-out（扇出型封装）和2.5D/3D IC的RDL（重布线层）工艺中，光刻胶残留会导致铜线断路或短路。

案例：某MEMS代工厂在TSV（硅通孔）刻蚀后，使用厚光刻胶作为保护层。去除后，孔底部残留约20nm的聚合物。使用传统的SPM清洗（硫酸过氧化氢混合液）容易造成侧壁钻蚀。

解决方案：引入高功率UV Ozone清洗机，在150℃下处理20分钟。

结果：XPS（X射线光电子能谱）分析显示C元素信号消失，接触电阻下降30%，且未发现硅侧壁损伤。

结语

紫外臭氧清洗不仅能去除纳米级光刻胶残留，而且是实现“无损、低温、环保”去胶的最优解之一。

对于追求高良率和精密制造的半导体及微纳加工企业，UV Ozone不应仅仅被视为一种辅助清洁手段，而应作为核心工艺节点纳入标准作业程序（SOP）。

Q&A：用户常问问题

Q1：紫外臭氧清洗可以去除所有类型的光刻胶吗？ A： 主要针对有机光刻胶（如AZ系列、PMMA、SU-8）。对于含金属的光刻胶（如铬胶）或无机残留，效果有限，需配合酸洗或等离子清洗。

Q2：紫外臭氧清洗需要多长时间才能去除纳米级残留？ A： 通常需要5-30分钟。具体时间取决于残留厚度、紫外灯功率（通常为10-50mW/cm²）以及是否使用了臭氧增强模式。对于<10nm的单分子层残留，5-10分钟即可。

Q3：紫外臭氧清洗会改变材料的亲水性吗？ A： 会。UV Ozone能去除表面的有机污染物，并在许多材料（如硅、二氧化硅、PDMS）表面生成羟基（-OH），显著提高亲水性，有利于后续的键合或涂胶工艺。

Q4：开放式UV清洗机和腔体式UV清洗机哪个好？ A： 腔体式（封闭循环臭氧）更好。开放式设备臭氧易扩散，浓度低且对操作人员有害；腔体式能维持高浓度臭氧，清洗效率是开放式的3-5倍。

Q5：UV臭氧清洗会损伤氧化层或金属层吗？ A： 一般不会。它是“冷”光化学反应。但对于极易氧化的金属（如银、铝的裸露表面）需谨慎，可能会轻微增厚氧化层。对于金、铂、铬等贵金属基本无影响。
