实验室vlog：研究生的一天，如何靠这台烤胶机拯救我的光刻胶？

一、被光刻胶逼疯的凌晨三点

“又失败了……”

看着显微镜下那片像“月球表面”一样坑洼的光刻胶，我把头埋进实验服里。这已经是本周第三次流片失败了。导师的催促、同组师兄的进度、以及那昂贵的硅片成本，像三座大山压在胸口。

前两次失败，我一直以为是光刻胶本身的问题，或者是旋涂仪的转速没调好。直到昨天，借用了隔壁课题组的这台精密烤胶机（Hot Plate / Bake Oven），我才发现：原来毁掉我实验的，不是涂胶，而是“烘烤”这一步的温度失控。

今天，我就带大家沉浸式体验一下，这台设备是如何把我的“废片”变成“完美图形”的。

二、 核心痛点：为什么光刻胶必须“烤”？

在光刻工艺中，前烘（Pre-bake/Soft Bake） 是最容易被新手忽视的步骤。

很多同学（包括曾经的我）以为，涂完胶直接去曝光就行了。大错特错！

1. 去除溶剂：光刻胶里含有大量溶剂，如果不通过烤胶机蒸发掉，曝光时光线会发生散射，导致图形模糊。
2. 增强粘附性：让光刻胶紧紧贴在硅片上，显影时不会脱落。
3. 应力释放：防止光刻胶在后续高温步骤中开裂。

我的惨痛教训：之前用普通加热板代替专业烤胶机，温度波动大（±5℃），导致光刻胶表面“沸腾”，全是针孔。而专业的烤胶机，温控精度能达到 ±0.5℃，这才是救命的关键。

三、 深度实测：这台烤胶机的“真香”细节

为了搞清楚这台机器好在哪，我特意记录了今天的操作全过程。

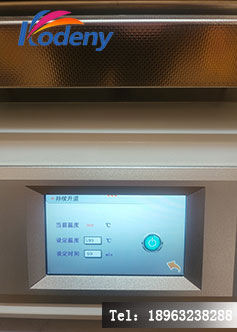

1. 操作界面：傻瓜式还是专业范？打开电源，界面并不是那种复杂的工业屏，而是类似智能手机的触控彩屏。

• 左侧：实时温度曲线（我设置了阶梯升温：60℃预烘30秒 -> 90℃主烘60秒 -> 冷却）。
• 右侧：真空吸附强度调节（这点太重要了，防止硅片滑动）。
• 中间：加热区状态（双加热板独立控温）。





2. 稳定性实测：热板均匀性我用红外热成像仪（借的）测了一下加热板表面。

• 普通热板：中间热，边缘凉，温差可达10℃。
• 这台烤胶机：整个加热板呈现均匀的红色，温差 ≤1.5℃。 这意味着：放在角落的硅片和放在中间的硅片，光刻胶膜厚一致性极高。对于要做微纳结构的我来说，这直接决定了良率。

3. 程序升温（Soft Bake Ramp）这是我最爱的功能。它不是瞬间加热到100℃，而是先60℃软化，再缓慢升温。这样溶剂是“温柔”地挥发，而不是“爆炸”式挥发。结果就是：完全没有起泡！

四、 拯救实验：从“废片”到“A级”的全过程

时间：14:00

• 步骤：将涂好胶的4英寸硅片放入烤胶机。
• 参数：Program A（60℃/30s -> 90℃/60s -> Cool down）。
• 状态：开启真空吸附（听到“嘶”的一声，硅片被死死吸住）。

时间：14:03

• 取出：硅片摸上去微热，光刻胶表面光亮如镜，用指甲划没有任何痕迹（说明干透了）。
• 对比：旁边用普通烘箱烤的片子，边缘已经卷曲了。

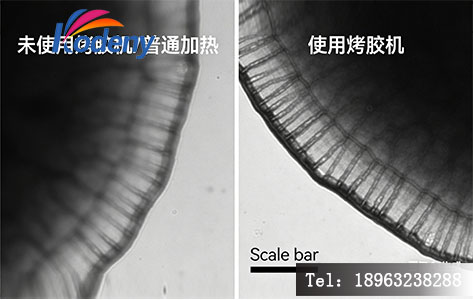

时间：16:00（曝光显影后）

• 结果：显微镜下，线条边缘笔直，没有任何锯齿（Undercut），底膜干净！
• 感慨：这不仅仅是一台机器，这是我的毕业证啊！

五、 选购指南与避坑建议

如果你也在为选烤胶机发愁，或者实验室要采购，请记住这3个硬指标：

1. 温控精度：必须 ≤±0.5℃（光刻胶对温度极其敏感）。
2. 加热方式：优先选陶瓷加热板（导热快、不变形），不要选石英管加热（热惯性大）。
3. 排气系统：必须带强力排风，把有机溶剂排到室外，否则影响健康且污染腔体。
4. 真空Chuck：一定要有，否则高转速旋涂后的液体会把硅片冲歪。

适用场景：不仅是光刻，PCB板制作、SU-8厚胶工艺、甚至是生物样本的烘片，这台机器都是通用的。

六、 结语：科研路上的“神队友”

晚上10点，走出实验室，看着手里完美的数据图，心情终于放晴。

科研很苦，但如果有一台靠谱的设备作为“神队友”，至少能让我们少掉几根头发。这台烤胶机不仅仅是冰冷的仪器，它承载的是我们对精确数据的追求，和对毕业的渴望。

如果你也在经历实验的至暗时刻，不妨检查一下：你的烘烤工艺，真的达标了吗？

专家Q&A

Q1：光刻胶前烘（Pre-bake）的主要目的是什么？ A：主要目的是蒸发溶剂（约30%-40%）、增强光刻胶与基底的粘附力，以及软化胶膜以减少曝光时的光反射。若烘烤不足，会导致显影时胶膜脱落或图形变形；烘烤过度则会导致胶膜硬化，显影不净。

Q2：烤胶机和普通烘箱有什么区别？为什么不能用烘箱烤光刻胶？ A：

1. 热惯性：烘箱加热慢、冷却慢，无法实现“程序升温”，溶剂易沸腾起泡；烤胶机加热板热容量小，升温降温快。
2. 均匀性：烘箱热风循环导致硅片表面气流不均，边缘效应明显；烤胶机通过热传导，表面温度均匀性更好（通常±1℃以内）。
3. 吸附：烤胶机通常带真空吸盘（Vacuum Chuck），防止硅片滑动；烘箱没有。

Q3：光刻胶烘烤温度一般设置多少度？ A：取决于光刻胶类型。

• 正胶（如AZ系列）：通常 90℃ - 100℃，时间 60 - 90秒。
• 负胶（如SU-8）：需要多步烘烤，如65℃（软烘）+ 95℃（硬烘），具体需参照厂商数据表（TDS）。
• 提示：温度过高会导致光刻胶发生热交联，无法显影。

Q4：烤胶机的真空吸附有什么用？ A：主要有两个作用：

1. 固定硅片：在加热过程中防止硅片因热膨胀而位置移动，保证套刻精度。
2. 辅助散热：对于某些特殊工艺，真空吸附可以增加硅片与热板的接触热导，使温度更均匀。

Q5：这台设备适合SU-8光刻胶工艺吗？ A：非常适合。SU-8是一种环氧树脂基负胶，对前烘的温度控制要求极高（需要缓慢升温以去除溶剂而不破坏应力）。带有程序升温功能的烤胶机是SU-8工艺的标配，能有效防止“橘皮”现象和边缘堆积。
