带金属电极的硅片，能用紫外臭氧清洗机处理吗？有哪些注意事项？

在半导体制造、MEMS工艺和微纳加工领域，带金属电极的硅片清洗一直是一个令人头疼的难题。既要去除表面的光刻胶和有机污染物，又要保护昂贵且敏感的金属电极不被氧化或腐蚀。

很多工程师会问：“紫外臭氧清洗机（UVO）到底能不能处理带金属的硅片？” 答案并非简单的“能”或“不能”，而是取决于金属种类、膜层厚度以及工艺参数。

本文将从原理出发，结合实际产线经验，为您深度剖析这一工艺的红线与绿区。

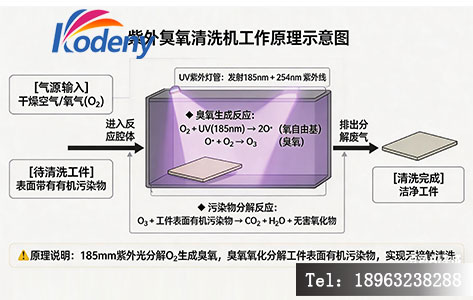

一、 紫外臭氧（UVO）清洗的核心原理

要判断是否适用，首先要理解它的“武器”是什么。

紫外臭氧清洗机主要通过两种机制工作：

1. 紫外光解（185nm & 254nm）：高能紫外光子直接打断有机污染物（如光刻胶、溶剂残留）的化学键，将其分解成小分子挥发。
2. 臭氧氧化：185nm紫外光激发空气中的氧气生成臭氧（O₃），臭氧具有极强的氧化性，能将有机物氧化成CO₂和H₂O。

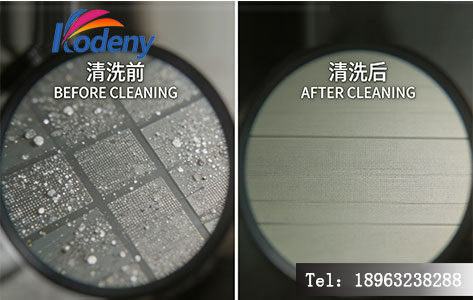

优势：无需化学试剂、无废液、不产生表面张力（避免结构塌陷）、能改善表面亲水性。 劣势：强氧化性环境对某些金属具有潜在的氧化风险。

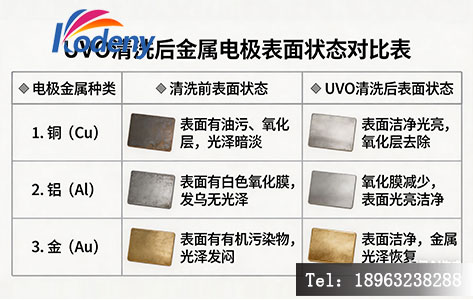

二、 不同金属电极的“耐受度”分析

并不是所有金属都怕UVO。我们需要根据金属的化学性质来分类讨论：

1. 铝（Al）及铝合金电极 —— 高风险，需极度谨慎

铝在空气中本就有一层自然氧化膜，但在UVO的强紫外和臭氧环境下，如果温度升高（光热效应），氧化速度会加快，导致电极电阻增大甚至断路。

• 建议：尽量避免长时间照射。若必须使用，建议控制功率在30%以下，且清洗时间不超过10分钟，并配合冷风降温。

2. 金（Au）、铂（Pt）、钯（Pd）—— 安全区

这些贵金属化学性质极其稳定，UVO基本无法氧化它们。

• 建议：可以放心使用UVO清洗，主要用于去除电极表面的光刻胶残留。

3. 铬（Cr）、钛（Ti）、钨（W）—— 中低风险

这些金属通常用作粘附层或阻挡层。它们容易形成致密的氧化膜（如TiO₂、Cr₂O₃）。虽然氧化膜可能增加接触电阻，但在短时间清洗下通常可控。

• 建议：用于去除光刻胶是可行的，但需通过四探针测试仪监测清洗前后的方块电阻变化。

4. 铜（Cu）—— 极高风险

铜极易氧化变黑（生成CuO），UVO会加速这一过程。

• 建议：严禁单独使用UVO清洗裸铜硅片。必须配合还原性气体（如甲酸蒸汽）或使用专用的抗氧化清洗液。

三、 带金属电极硅片使用UVO的5大注意事项

如果您决定使用UVO清洗带金属的硅片，请务必遵守以下“军规”：

1. 严格控制“光热效应”

紫外灯管工作时会产生大量热量。金属是热的良导体，但如果硅片局部过热（超过80-100℃），会导致金属原子扩散或光刻胶碳化（Baking效应），反而更难清洗。

• 对策：开启设备的排风散热系统，或选择带有水冷夹具的型号，确保基片温度<60℃。

2. 避免“掩膜脱落”风险

如果您的金属电极上还残留有光刻胶作为电镀掩膜，UVO会从边缘开始钻蚀（Undercut），导致掩膜剥离。

• 对策：对于精细图形，建议先用去胶液（如NMP或专用剥离液）浸泡，再用UVO做最后的亲水化处理（Post-treatment）。

3. 臭氧浓度与时间的平衡

不要认为时间越长越好。过度的UVO处理会使亲水表面逐渐变为疏水（老化现象），且增加金属氧化概率。

• 对策：标准工艺通常为 10-15分钟，臭氧浓度控制在 10-20ppm左右。

4. 腔体洁净度

如果腔体内之前清洗过含氯或含氟的有机物，残留物可能在紫外激发下与金属反应生成卤化物，腐蚀电极。

• 对策：专机专用，或在清洗金属片前，先空跑一次机器清洁腔体。

5. 后续工艺兼容性

UVO清洗后的表面具有超亲水性，极易吸附空气中的灰尘和水汽。

• 对策：清洗完成后 30分钟内必须进行下一步工艺（如溅射、键合或涂胶），否则需要氮气枪吹干并放入干燥皿。

四、 替代方案：什么时候不该用UVO？

在以下场景中，等离子清洗机（Plasma Cleaner） 或 湿法清洗 是比UVO更好的选择：

1. 需要物理轰击：如果光刻胶已经碳化（硬胶），UVO的化学分解太慢，此时用氧等离子体（O₂ Plasma）的物理轰击效果更好，但需注意射频功率不要打坏金属。
2. 深层去胶：对于厚胶（>5μm），UVO效率极低，建议先用丙酮/NMP湿法去除大部分，再用UVO去残胶。
3. 极细金属线（<1μm）：为了防止断线，建议使用温和的湿法化学清洗，避免任何干法刻蚀带来的侧蚀风险。

五、 行业专家建议

专家观点： “在MEMS传感器封装中，我们通常推荐‘湿法为主，干法为辅’的策略。对于带有铝引线的硅片，我更倾向于使用稀释的HF酸去除自然氧化层，紧接着用UVO进行2分钟的表面活化，这样既能保证电极导电性，又能获得完美的亲水表面。” —— 某半导体工艺总监

最佳实践总结：

• 目标：去除有机残留 + 表面活化。
• 首选：贵金属（Au/Pt）直接用UVO。
• 慎用：铝、铬、钛，需短时、低温、测电阻。
• 禁用：铜、银等易氧化金属（除非有保护气）。

六、 结语

带金属电极的硅片使用紫外臭氧清洗机，是一把双刃剑。用好了，它是提升良率、改善亲水性的神器；用不好，就是氧化电极、导致器件失效的元凶。

关键在于“知己知彼”：了解你的金属特性，了解你的设备参数。建议在批量投产前，先拿陪片（Dummy Wafer）做一次完整的DOE（实验设计），测试不同时间下的金属方块电阻（Sheet Resistance）变化，找到那个完美的工艺窗口。

如果您对特定金属的清洗工艺有疑问，欢迎在评论区留言，或联系我们的工艺工程师获取免费样品测试方案。

Q&A 板块

Q1：紫外臭氧清洗机会把金属电极洗掉吗？ A： 一般不会。UVO主要去除有机物（光刻胶、溶剂），对金属本身是物理轰击和氧化作用，不会像刻蚀机那样“洗掉”金属。但对于极薄的金属膜（<50nm）或易氧化的金属（如铜），可能会造成氧化损耗或电阻升高。

Q2：硅片上有光刻胶和金属，先去胶还是先用UVO？ A： 建议先用湿法去胶液（如NMP）去除90%的胶，再用UVO进行短时间（5-10分钟）的“去残胶”和“表面清洗”。这样可以保护金属不被长时间UV照射氧化。

Q3：UVO清洗后的硅片能放多久？ A： UVO清洗后的硅片表面呈超亲水性，极易吸附空气中的有机污染物。建议在30分钟内进行下一道工序。如果需要暂存，必须用高纯氮气吹干并放入真空干燥箱。

Q4：紫外臭氧清洗机和等离子清洗机有什么区别？ A：

• UVO：无射频电源，利用紫外灯和臭氧，属于“温和”的化学清洗，无物理损伤，适合怕损伤的器件。
• 等离子（Plasma）：利用射频电场激发气体，既有化学反应又有物理轰击，去胶速度快，但可能损伤敏感结构或导致金属发热。

Q5：铝电极的硅片可以用UVO清洗吗？ A： 可以，但需严格控制参数。建议使用低功率模式，清洗时间控制在5-10分钟内，并实时监控温度。清洗后建议立即进行金属沉积或钝化层生长，防止铝进一步氧化。
