如何通过紫外臭氧清洗工艺提升芯片封装的良率？

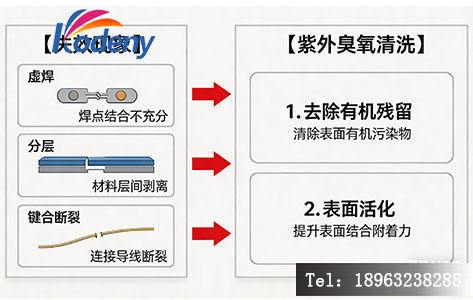

一、 痛点直击：为什么芯片封装良率总是卡在95%？

在芯片封装制程中，无论是QFN、BGA还是SiP系统级封装，表面清洁度直接决定了后续工艺的质量。根据半导体行业协会（SEMI）的数据统计，约60%的封装失效源于表面污染。

常见的污染问题包括：

1. 有机残留：光刻胶、助焊剂、手指印油脂。
2. 自然氧化层：芯片焊盘表面的薄氧化层导致焊接不牢。
3. 吸湿问题：环氧树脂封装材料吸湿导致的“爆米花效应”。

传统的湿法清洗（化学溶剂）容易造成二次污染和液体残留，而单纯的等离子清洗可能存在静电损伤风险。此时，紫外臭氧清洗（UVO）作为一种非接触、无损伤的干法清洗技术，正成为提升良率的关键变量。

二、 技术解密：紫外臭氧清洗（UVO）是如何工作的？

紫外臭氧清洗利用185nm和254nm的紫外光（UV）照射空气中的氧气，发生光化学反应生成臭氧（O₃），同时紫外线本身具有极高的能量。

核心反应机制：

1. 光分解：$O_2 + UV(185nm) \rightarrow 2O$（活性氧原子）
2. 臭氧生成：$O + O_2 \rightarrow O_3$（臭氧）
3. 氧化反应：$O_3 + 有机污染物(C_xH_y) \rightarrow CO_2 + H_2O$

为什么它能提升良率？

• 纳米级清洁：能穿透微小间隙，去除湿法无法触及的污染物。
• 表面改性：紫外线能打断材料表面的化学键，形成亲水基团（如-OH），显著提高塑封料与金属框架的结合力，减少分层（Delamination）风险。
• 低温工艺：通常在室温下进行，不会对热敏性材料造成损伤。

三、 实战策略：UVO清洗工艺参数的“黄金配方”

并不是买了一台UVO设备就能提升良率，关键在于工艺参数（Recipe）的匹配。以下是提升芯片封装良率的三个核心维度：

1. 预处理：针对不同基材的策略

• 引线框架（Leadframe）：重点去除冲压油和氧化层。建议采用“高臭氧浓度 + 短时间”脉冲模式，避免过度氧化。
• PCB基板：重点去除助焊剂残留。建议延长254nm紫外光照射时间，利用光催化分解松香。

2. 关键参数控制

• 紫外强度：建议控制在 $10-30 mW/cm^2$。过高会导致基材老化，过低则无法激发足够的臭氧。

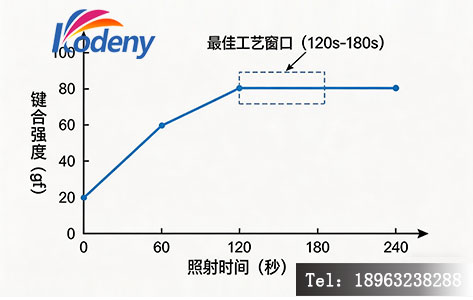

• 照射时间：通常为 60s - 300s。实验表明，在120s时，大多数有机残留物会被分解为挥发性气体被抽走。
• 氧气流量：保持腔体内氧气充足是生成臭氧的前提，建议流量 $5-10 L/min$。

3. 后处理与衔接清洗后的芯片应在 4小时内进行下一道工序（如贴片、键合），避免二次吸附空气中的碳氢化合物。建议将UVO清洗机与键合机通过FOUP或洁净传送带直接连接。

四、 案例分析：某封装厂的良率“逆袭”

背景：华东某专注于功率器件（IGBT）封装的企业，在QFN封装产线中遇到键合推力不足的问题，良率长期徘徊在92%，客户投诉率高。

问题诊断：通过XPS（X射线光电子能谱）分析，发现镍钯金（NiPdAu）焊盘表面存在微量的环氧树脂残留和碳污染，导致金球焊接不牢。

解决方案：引入在线式紫外臭氧清洗机，置于划片后、键合前。

• 工艺设定：紫外波长185nm/254nm双波段，照射时间150秒，氧气纯度99.99%。
• 效果：
  • 表面碳含量从 $15 at%$ 降至 $2 at%$ 以下。

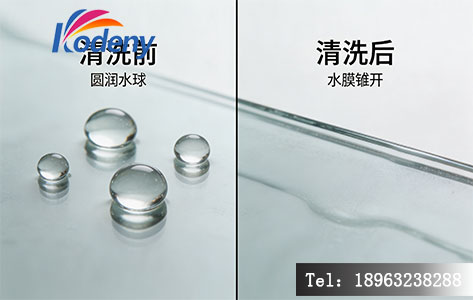

  • 水接触角从 $85^\circ$ 降至 $15^\circ$（超亲水表面）。
  • 键合推力提升 30%，封装良率最终稳定在 2%。

五、 UVO清洗 vs 传统清洗：成本与效益账

很多厂商犹豫是否引入UVO，主要担心成本。但从全生命周期看，UVO具有极高的ROI（投资回报率）：

结论：对于高可靠性要求的芯片封装（如车规级、医疗级），UVO是性价比最高的选择。

六、 结语与展望

随着Chiplet和2.5D/3D封装技术的发展，对表面清洁度的要求将达到原子级别。紫外臭氧清洗工艺凭借其无损伤、高精度、低成本的特性，将不仅仅是清洗工序，更是表面活化和质量控制的核心节点。对于封装企业而言，越早布局UVO工艺，越能在激烈的市场竞争中占据良率高地。

Q&A 板块

Q1：紫外臭氧清洗会损伤芯片的敏感结构吗？ A： 不会。UVO属于“冷工艺”，利用光化学反应而非高温或高能粒子轰击。只要控制好紫外强度（通常<30mW/cm²）和时间，不会对晶圆低k介质层或金属互连线造成物理损伤，是MEMS和功率器件的首选清洗方式。

Q2：UVO清洗能完全替代酸洗吗？ A： 对于去除重度金属离子（如铜、铁残留），UVO不如酸洗有效。但对于有机污染物（光刻胶、助焊剂、油脂）和表面氧化层，UVO效果优于酸洗且无废液。最佳实践是“酸洗+UVO”组合工艺，先去金属，再去有机。

Q3：紫外臭氧清洗机的维护麻烦吗？ A： 维护非常简单。主要耗材是紫外灯管（寿命约2000-3000小时）和过滤器。由于是非接触式清洗，没有喷嘴堵塞问题，也不需要频繁更换化学试剂，大大减少了停机维护时间。

Q4：如何检测UVO清洗后的效果？ A： 最常用的方法是水滴角测试（接触角越小，清洁度越高）和XPS表面成分分析。产线上可使用在线颗粒计数器（Particle Counter）实时监控微粒数量。

如何通过紫外臭氧清洗工艺提升芯片封装的良率？
