电子元器件清洁新突破：紫外臭氧清洗机如何实现"原子级"光刻胶残留去除？

在半导体制造领域，"清洁"从来不是简单的"擦干净"——从7nm芯片到更先进的3nm制程，一枚指甲盖大小的晶圆上可能集成数十亿个晶体管，任何纳米级的污染物都可能导致电路短路、性能衰减甚至器件失效。其中，光刻胶残留作为前道工艺中最顽固的污染物之一，其清除难度堪比"在针尖上移除一根头发丝"。

近年来，紫外臭氧清洗机凭借"原子级清洁"能力，逐渐成为解决这一难题的核心设备。

半导体制造的"隐形杀手"：光刻胶残留为何必须彻底清除？

光刻工艺是芯片制造的"心脏"，通过光刻胶的涂覆、曝光、显影，才能在硅片上刻画出精密的电路图案。但完成曝光后，未被光照分解的光刻胶（约占涂覆量的30%-50%）需要被彻底清除——这些高分子聚合物残留在晶圆表面，可能引发三大致命问题：

1. 影响后续工艺精度：残留的光刻胶会阻碍刻蚀、沉积等工艺的进行，导致线条边缘粗糙（LER）超标，先进制程中甚至会出现"桥接"（相邻电路短路）。
2. 降低器件可靠性：残留的光刻胶在高温、高压环境下可能分解产生酸性物质，腐蚀金属互连层，缩短芯片使用寿命。
3. 污染产线设备：微小的光刻胶颗粒随工艺气体流动，会附着在光刻机镜头、反应腔内壁，增加设备维护成本，甚至导致整批晶圆报废。

传统清洗方法（如湿法清洗）依赖化学药液（如硫酸、氢氟酸），虽能去除大部分污染物，但面对纳米级残留时，药液渗透能力有限，且可能损伤敏感的金属层或低介电常数介质（Low-κ）。更关键的是，湿法清洗会产生大量含重金属的废水，不符合半导体行业"绿色制造"趋势。

紫外臭氧清洗机的出现，为这一难题提供了"干式、无损伤、超精密"的解决方案。

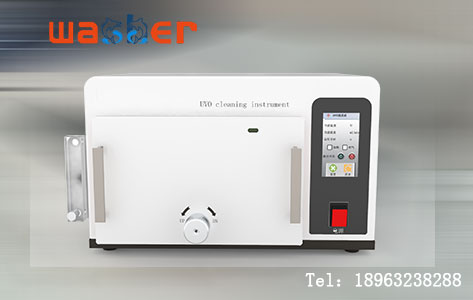

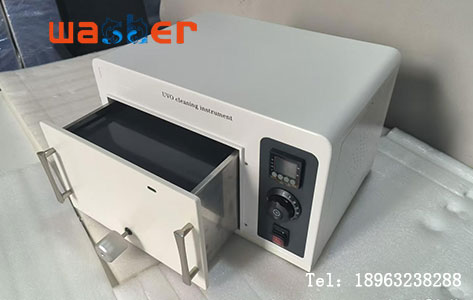

罗丹尼UV-100紫外臭氧清洗机

紫外臭氧清洗机的"原子级"清洁原理：从分子解离到原子剥离

所谓"原子级清洁"，并非字面意义上的"清除到原子层面"，而是指清洁精度达到纳米级（通常≤1nm），且不会对基底材料造成损伤。紫外臭氧清洗机的核心，是通过紫外线（UV）与臭氧（O3）的协同作用，将光刻胶分子逐步分解、剥离，最终转化为气体排出。

其工作原理可分为三个阶段：

1. 紫外线预分解：打破光刻胶分子链

紫外臭氧清洗机通常采用波长185nm和254nm的双光源设计。其中，185nm的短波紫外线能量更高（约6.7eV），能直接穿透光刻胶表层，激发分子中的C-C、C-H键断裂，产生挥发性有机小分子（如CO2、H2O）；254nm的长波紫外线则作用于深层，加速分子链的断裂与重组。

2. 臭氧氧化：瓦解顽固残留

未被紫外线完全分解的光刻胶会形成交联结构（类似"固化"），此时臭氧（O3）发挥关键作用。臭氧是一种强氧化剂（氧化还原电位2.07V），能与光刻胶中的碳、氢、氧元素发生反应，将其氧化为CO、CO2、H2O等气体。更值得注意的是，臭氧在紫外线作用下会分解为高活性的氧原子（O），进一步增强氧化效率。

3. 协同效应：实现"无残留"清洁

紫外线与臭氧并非独立工作，而是形成"分解-氧化-挥发"的闭环：紫外线先削弱分子结构，臭氧再深入内部氧化，最终产物通过真空泵抽离腔室。这种协同作用能将光刻胶清除率提升至99.99%以上，且对硅片、金属、二氧化硅等基底材料的腐蚀速率低于0.1nm/min（远低于湿法清洗的腐蚀速率）。

光刻胶残留去除全流程：从实验室到产线的实战验证

以某12英寸晶圆厂为例，其在5nm芯片前道工艺中引入紫外臭氧清洗机后，光刻胶残留问题得到显著改善。具体流程如下：

1. 工艺匹配：定制化参数设置

根据光刻胶类型（正性/负性）、厚度（50nm-500nm）及基底材料（SiO2/Si/金属），调整紫外线功率（50-200W）、臭氧浓度（100-500ppm）、处理时间（30-180秒）。例如，针对ArF准分子激光光刻胶（高交联度），需提高臭氧浓度并延长处理时间。

2. 在线监测：确保清洁一致性

设备配备椭偏仪（测量表面粗糙度）和X射线光电子能谱（XPS，检测C/O元素比例），实时监控清洁效果。当检测到残留碳含量＞1×101 atoms/cm2时，系统会自动调整工艺参数，避免批量不良。

3. 产线验证：良率提升2.3%

该厂在300mm晶圆产线上测试显示，使用紫外臭氧清洗机后，光刻胶残留导致的刻蚀缺陷率从0.8%降至0.1%，金属互连层的电迁移（EM）寿命延长30%。更重要的是，相比传统湿法清洗，单晶圆清洗成本降低40%（无需化学药液消耗和废水处理）。

未来趋势：紫外臭氧清洗机的"进阶之路"

随着半导体工艺向2nm、1nm演进，光刻胶残留的清除难度将持续升级——新材料（如EUV光刻胶）的分子结构更复杂，对清洁精度的要求也从"纳米级"迈向"亚纳米级"。目前，行业领先的紫外臭氧清洗机已实现以下升级：

多波长组合：增加172nm深紫外光源，提升对高吸收系数材料的清洁效率；

等离子体辅助：引入低温等离子体增强氧化反应，缩短处理时间；

智能化控制：通过AI算法预测不同光刻胶的最佳工艺参数，实现"一键清洗"。

在半导体制造的"纳米竞赛"中，清洁工艺的每一次突破都可能改写行业格局。紫外臭氧清洗机凭借"原子级"清洁能力、低损伤特性及环保优势，正从"可选设备"变为"刚需装备"。对于国内半导体企业而言，掌握这一核心技术不仅能提升产品良率，更能为先进制程的研发提供关键支撑——毕竟，在原子层面"擦干净"，是制造更精密芯片的第一步。
