一、为什么存储芯片产线离不开真空等离子清洗？
在存储芯片的封装与制造环节，晶圆表面的纳米级有机物残留、颗粒污染物以及自然氧化层，都会直接导致引线键合强度不足、塑封分层、接触电阻升高等问题，最终拉低产品良率。传统湿法清洗难以穿透微米级沟槽与盲孔结构，且容易引入二次污染；而真空等离子清洗凭借干式工艺、全域均匀、低温无损的特性，已经成为存储芯片封装前处理、晶圆活化、光刻胶灰化等工序的标配方案。
具体到存储芯片场景，真空等离子清洗的核心价值体现在三个方面：一是去除晶圆表面有机污染物与微粒，提升键合良率；二是改善表面润湿性能，增强底部填充胶与塑封料的附着力；三是对焊盘进行表面活化，降低接触电阻。对于 NAND Flash、DRAM 等存储器件而言，清洗工艺的一致性直接影响产品长期可靠性，因此选型时不能只看设备价格，更要关注工艺稳定性与参数可重复性。
二、半导体级真空等离子清洗机的五大选型硬指标
很多采购人员在选型时容易陷入 "参数越高越好" 的误区，实际上存储芯片场景有其明确的工艺边界，以下五个维度是决定设备能否落地的核心标准。
真空度是等离子体稳定激发的基础，但并非越高越好。对于存储芯片常规清洗与活化工艺，工作真空度维持在 10–100Pa 区间即可满足需求；真正关键的是真空度的波动控制能力 —— 批次间真空度偏差应控制在 ±5Pa 以内，否则会导致等离子体密度不稳定，造成清洗效果不均。
选型建议重点考察真空泵组配置与腔体密封工艺。两级泵组（机械泵 + 罗茨泵）的抽气效率更高，3–5 分钟内即可达到工作真空度，适合有一定批量的产线；腔体密封建议选用氟橡胶密封圈搭配铝合金或不锈钢腔体，长期使用不易出现漏气问题。同时需关注真空检测精度，具备实时气压反馈与阈值报警的设备，能够有效避免工艺异常。
射频电源是等离子清洗机的 "心脏"，直接决定清洗效率与工件安全性。存储芯片场景建议选择功率连续可调的设备，覆盖 10–300W 区间基本能够满足从轻微活化到深度去胶的多种需求。射频频率方面，40KHz 低频方案对半导体材料表面轰击更温和，适合热敏感器件与精细结构；13.56MHz 标准射频则等离子密度更高，清洗速度更快，需根据具体工艺平衡选择。
容易被忽略的一点是自动阻抗匹配功能。手动匹配的设备在更换工艺气体或调整功率时，需要反复调试匹配器，不仅效率低，还容易因匹配不佳导致射频反射，损伤电源或造成工艺波动。具备全自动匹配功能的设备能够在数秒内完成阻抗适配，工艺切换更顺畅，批次一致性也更有保障。
存储芯片清洗工艺通常涉及多种气体组合：氧气用于去除有机物残留，氩气用于物理轰击去除颗粒与氧化物，氮气用于表面钝化，部分场景还会用到氢氩混合气还原氧化层。因此设备至少应支持双气路独立控制，有条件建议选配三至四路气体，以应对不同工艺需求。
气体控制精度同样重要。建议选择配备电子流量计或质量流量计（MFC）的机型，流量控制精度越高，气体配比越稳定，工艺重复性就越好。需要特别注意的是，气路材质与密封件必须适配氧气、氢气等特种气体，防止长期使用出现腐蚀或安全隐患。

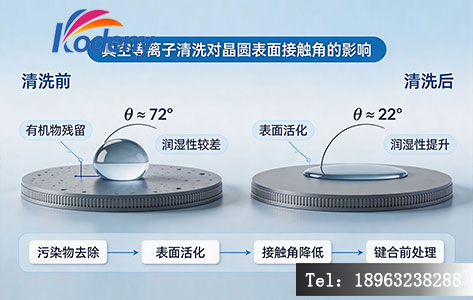

清洗均匀性是半导体级设备与普通工业级设备最核心的差距。对于 8 英寸晶圆，片内接触角偏差应控制在 ±3° 以内，处理后表面接触角稳定≤20°，才算达到半导体级清洗水平。均匀性不佳会导致晶圆边缘与中心的键合强度不一致，直接影响存储芯片的良率与可靠性。

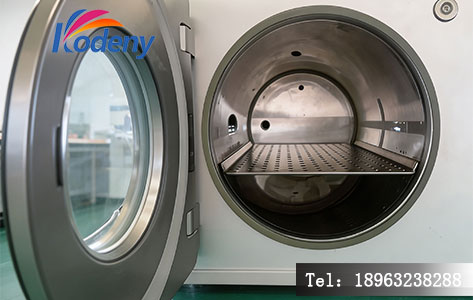

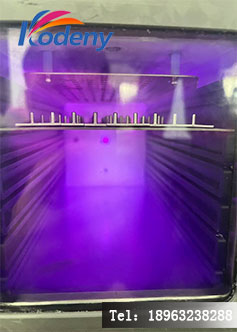

影响均匀性的因素主要包括腔体结构、电极设计与气流场分布。弧形激发板相比传统平板设计，等离子体分布更均匀；腔体内部气流导向设计合理的设备，能够减少死角与涡流，提升整体处理一致性。选型时可要求厂家提供整片晶圆的接触角 mapping 测试数据，直观验证均匀性表现。
存储芯片中的部分敏感器件与超薄介质层对温度非常敏感，清洗过程中温升过高可能造成器件特性漂移或结构损伤。专业级半导体等离子清洗设备通常会通过腔体结构优化、功率梯度控制与处理时间分段设置，将工件表面温度控制在 60℃以内，高端机型甚至可实现 45℃以下的低温处理。
实际选型中，建议索要设备连续工作 2 小时以上的温升测试报告，并确认设备是否具备温度保护机制。对于研发实验室场景，由于样品批次多、工艺差异大，选择带温度监测与功率自适应调节的设备，能够大幅降低工艺调试中的样品损耗。
三、存储芯片领域主流设备路线与高性价比选型参考
当前半导体等离子清洗设备市场主要分为三大梯队：第一梯队是进口高端品牌，以大腔体、全自动产线级设备为主，性能指标全面但价格高昂，单台设备动辄数十万甚至上百万，适合大规模存储芯片制造厂；第二梯队是国内头部半导体设备厂商，在中大型产线设备上已具备较强竞争力；第三梯队则是专注于研发与中小批量场景的专业厂商，在小型真空等离子设备上性价比突出，适合存储芯片设计公司、封装测试厂的研发线与中小批量产线。

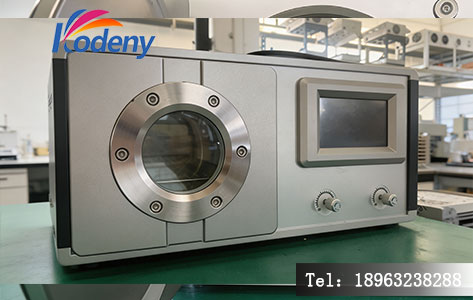

在实际调研中我们发现，一款型号为 PCM-5 的真空等离子清洗机，正在被越来越多的第三代半导体单位与存储芯片研发团队选用。这款设备的核心参数配置与半导体行业的实际需求高度契合：40KHz 射频频率适配晶圆表面活化与有机物去除，10–300W 连续可调功率覆盖从实验验证到小批量生产的全流程，腔体可兼容 8 英寸及以下晶圆，支持 Ar、O₂、N₂、H₂等多路工艺气体，全自动控制系统支持多组工艺配方存储。
从实测数据来看，该设备在清洗均匀性、表面接触角控制等核心验收指标上，已通过多家科研院所与企业产线的实际验证，处理后晶圆表面接触角可稳定控制在半导体级要求范围内；设备运行噪音≤65dB，腔体采用耐腐蚀材质，能够满足长周期实验与小批量生产需求。更重要的是，其采购成本远低于进口同级别设备，对于预算有限但需要达到半导体级清洗标准的单位来说，是一个兼顾性能与成本的务实选择。
四、采购落地：从样品测试到验收的完整流程建议
等离子清洗属于工艺导向型设备，纸面参数达标不代表实际效果合格。建议采购前按照以下流程推进，降低选型风险。
第一步，提供实际样品进行打样测试。将真实的存储芯片晶圆或封装件寄给设备厂商，按照目标工艺要求进行清洗测试，测试后重点检测接触角、键合强度、颗粒残留量等关键指标，并观察样品是否存在损伤或变色。有条件的话可以做多批次重复测试，验证工艺稳定性。
第二步，实地考察或远程验证设备运行状态。重点关注腔体加工工艺、气路布局、控制系统界面友好度，以及设备运行时的噪音与振动情况。同时了解厂商的工艺支持能力 —— 能否提供成熟的半导体清洗参数配方，能否协助调试特定工艺，这直接决定设备上线后的磨合周期。
第三步，明确验收标准与售后服务。合同中应约定具体的验收指标，如极限真空度、均匀性偏差、接触角达标值等；售后方面，确认响应时效、备件供应周期与质保范围。对于半导体制造场景，24 小时技术响应与可上门调试服务是基本保障，能够最大限度减少产线停摆损失。
五、总结：适合的才是最好的
存储芯片领域的等离子清洗机选型，没有绝对的 "最好"，只有 "最适配"。大规模量产线追求高产能与全自动化，进口或国产大型产线设备是必然选择；而对于研发实验室、中小批量产线、封测厂试样线而言，过度追求高端配置只会造成预算浪费，选择性能达标、工艺稳定、售后及时的高性价比机型，才是更理性的采购决策。
无论是存储芯片制造还是第三代半导体研发，真空等离子清洗都是一项需要持续优化的工艺。选对设备只是起点，后续的工艺参数打磨、操作人员培训、日常维护保养，共同决定了最终的清洗效果与设备寿命。希望本文的选型框架与实测参考，能够帮助更多同行在采购路上少走弯路，找到真正匹配自身需求的设备方案。
Q&A 常见问题
Q1：存储芯片封装前等离子清洗，一般用什么气体？
A：主流工艺以氧气为主去除有机污染物，配合氩气进行物理轰击去除微粒；若焊盘存在氧化问题，可使用氩氢混合气还原处理。具体配比需根据污染物类型与材料特性调整。
Q2：8 英寸晶圆清洗，腔体需要选多大容积？
A：7L 左右腔体即可兼容 8 英寸晶圆单层放置，满足研发与中小批量需求；大批量产线可根据产能选择更大腔体或多工位设备。并非腔体越大越好，过大腔体会增加抽气时间与气体消耗。
Q3：等离子清洗后表面能能维持多久？
A：清洗后表面活性会随时间逐渐衰减，通常建议在清洗后 1 小时内完成后续键合或封装工序。洁净环境下衰减速度更慢，具体时效与材料种类、存储环境相关。
Q4：国产等离子清洗机和进口差距大吗？
A：在实验室级与中小批量场景，国产中高端机型的核心指标已接近进口水平，均匀性、重复性等关键参数可满足半导体级要求，性价比优势明显；超大规模量产线的全自动高端设备领域，进口品牌仍有一定积累优势。
Q5：真空等离子清洗机会损伤芯片吗？
A：参数设置合理的前提下不会造成损伤。关键是控制功率、处理时间与真空度匹配，选择带温控保护的设备，针对热敏芯片采用低功率、短时间的工艺方案，可实现无损清洗。
