半导体烤胶机技术要求高在哪？四大核心工艺门槛全面解析

一、为什么半导体烤胶机技术门槛远高于普通工业设备

半导体制造是全球精度要求最高的制造领域之一，每一道工艺的偏差都可能导致整片晶圆报废。光刻胶烘烤并非简单的 “加热烘干”，而是通过精准的热工艺调控光刻胶的溶剂挥发、交联反应与成膜特性，直接决定后续曝光、显影的图形质量。

普通工业烤箱的温度精度通常在 ±5℃~±10℃，洁净度无特殊要求；而半导体烤胶机需要在纳米级制程要求下，实现晶圆级的均匀热传递，同时满足超高洁净度、制程可追溯、批量一致性等严苛要求，这也是其技术价值与价格差距的核心原因。

二、核心技术门槛一：温度控制精度决定制程极限

温度控制是半导体烤胶机最核心的技术指标，也是区分设备档次的关键参数。光刻胶的固化反应对温度高度敏感，温差超过阈值会直接导致胶膜厚度不均、感光度漂移，最终造成线宽偏差与图形缺陷。

1. 晶圆表面温度均匀性

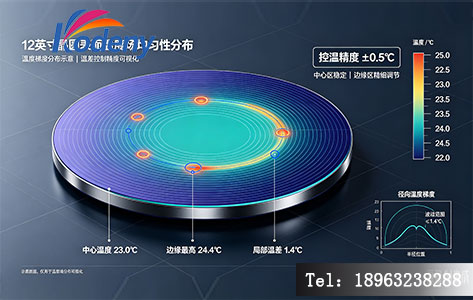

对于 8 英寸、12 英寸晶圆，成熟制程要求晶圆表面温度均匀性控制在 \\±0.5℃以内，7nm 以下先进制程更是要求达到±0.2℃~±0.3℃\\。这意味着直径 300mm 的晶圆上，任意两点的温度差不能超过 0.5℃，对加热板的热场设计、热传导方式都提出了极高要求。
如果温度均匀性不达标，晶圆边缘与中心的光刻胶固化程度不一致，显影后会出现线宽不均、图形变形等问题，直接拉低芯片良率。

2. 升降温速率与稳定性

除了静态均匀性，升降温的动态控制同样重要。快速升降温可以缩短单批工艺时间，提升产线产能，但过快的温度变化会引发晶圆热应力，导致翘曲变形。
主流烤胶机通常采用阶梯式升降温曲线，既保证工艺效率，又控制热应力。同时要求长时间连续工作时，温度波动值控制在 ±0.1℃以内，确保不同批次晶圆的工艺一致性。

3. 多温区工艺适配

部分特殊光刻胶工艺需要多段温区烘烤，比如先低温软烘、再高温坚膜，高端烤胶机支持可编程多温区曲线设置，可适配不同胶型、不同制程的工艺需求。

三、核心技术门槛二：腔室环境控制保障制程洁净度

半导体制造对颗粒污染 “零容忍”，烤胶过程中光刻胶溶剂挥发，一旦腔室环境不达标，极易产生颗粒附着与金属离子污染，造成晶圆报废。

1. 工艺氛围控制

根据工艺需求不同，烤胶机分为常压空气型、氮气保护型、真空型三类。

• 普通正胶工艺可采用常压环境；
• 对于易氧化的特殊光刻胶、厚胶工艺，必须采用氮气烤胶机，通过高纯氮气吹扫形成无氧环境，避免胶面氧化；

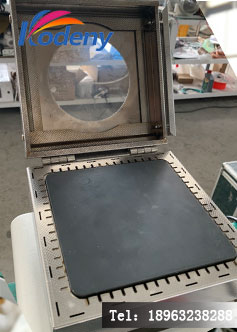

• 高深宽比、厚胶光刻工艺则需要真空烤胶机，在负压环境下排出胶层内部气泡，提升阶梯覆盖性与固化均匀性。

2. 腔体洁净等级

半导体烤胶机腔体内洁净度通常要求达到Class 10 级甚至更高，即每立方英尺空气中 0.5μm 以上的颗粒数不超过 10 颗。这要求腔体采用特殊抛光工艺、高效过滤系统，同时进出气结构设计避免涡流积尘。
腔体材质多采用铝合金阳极氧化或不锈钢电解抛光，严格控制金属离子析出，防止对晶圆造成金属污染。

3. 废气与副产物处理

光刻胶烘烤过程中会挥发出有机溶剂蒸汽，设备需配备配套的废气处理单元，既防止有害气体排放，又避免挥发物在腔体内冷凝形成二次污染。

四、核心技术门槛三：自动化与制程一致性支撑量产

半导体产线追求高产能、高良率、高可追溯性，烤胶机的自动化能力直接决定其能否融入全自动产线。

1. 片间与批间一致性

量产级烤胶机要求单片之间、批次之间的工艺参数偏差极小，温度、时间、氛围等关键参数的重复精度达标。对于月产数万片晶圆的产线，哪怕 1% 的参数偏差，都会造成数千片的良率损失。

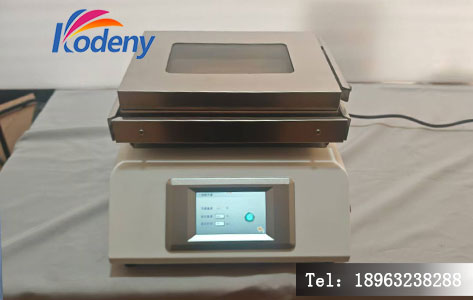

2. 自动传输与定位精度

全自动烤胶机配备晶圆机械手，可实现自动取片、放片、定位，晶圆中心定位偏差控制在 ±0.5mm 以内。同时支持片盒式批量上料，无需人工干预，减少人为污染风险。

3. 产线通讯与集成能力

高端半导体烤胶机必须支持SECS/GEM 通讯协议，能够对接工厂 MES 系统，实现工艺参数上传、设备状态监控、配方远程管理等功能，满足智能化产线的集成要求。

五、核心技术门槛四：安全合规是行业硬性准入

半导体设备属于高端精密装备，有严格的行业标准与安全规范，不达标产品无法进入晶圆厂产线。

1. 防爆安全设计

光刻胶溶剂多为易燃易爆有机溶剂，设备电路、腔体需符合防爆设计标准，配备气体检测与报警装置，防止溶剂蒸汽浓度超标引发安全风险。

2. SEMI 标准合规

全球半导体设备普遍遵循 SEMI 国际标准，从电气安全、机械安全、环境安全等多个维度做出规范。符合 SEMI 标准是烤胶机进入主流晶圆厂的基础门槛。

3. EHS 环保要求

设备需满足职业健康与环保要求，废气排放达标，噪音控制在合理范围，同时具备完善的安全联锁机制，违规操作时自动停机保护。

六、半导体烤胶机选型核心参考建议

对于晶圆厂、科研院所与封装企业，选型半导体烤胶机不能只看价格，需重点关注以下维度：

1. 温度指标：优先确认温度均匀性、波动度、升降温速率是否匹配制程节点要求；
2. 腔室类型：根据光刻胶类型选择常压、氮气或真空烤胶机；
3. 自动化等级：量产场景优先选择支持 SECS/GEM 的全自动机型；
4. 服务能力：半导体设备对售后响应速度要求高，优先选择有本地化服务能力的供应商。

Q&A 高频问题解答

Q1：半导体烤胶机主要分为哪几类？
A：按工艺氛围可分为常压烤胶机、氮气保护烤胶机、真空烤胶机；按自动化程度可分为手动、半自动、全自动机型；按处理方式可分为单片式、多片批处理式。

Q2：12 英寸晶圆烤胶机的温度均匀性标准是多少？
A：成熟制程（0.18μm 及以上）通常要求晶圆表面温度均匀性≤±0.5℃；先进制程（28nm 及以下）要求≤±0.3℃，部分 7nm 以下工艺要求达到 ±0.2℃。

Q3：半导体烤胶机和普通工业烤箱有什么本质区别？
A：核心差异体现在四个维度：温度精度（半导体级 ±0.5℃以内 vs 工业级 ±5℃以上）、洁净等级（Class 10 级 vs 无洁净要求）、制程一致性（量产级可追溯 vs 无精度管控）、合规标准（SEMI 半导体标准 vs 普通工业标准）。

Q4：真空烤胶机主要应用在哪些场景？
A：真空烤胶机主要应用于厚胶光刻、MEMS 器件、先进封装等场景，可有效排出胶层气泡，避免高深宽比结构胶膜开裂，同时减少光刻胶氧化，提升固化均匀性。
