半导体制造"滴水不沾"革命：等离子清洗机如何让晶圆良品率飙升30%？

在半导体制造领域，"洁净度"是决定芯片性能与良品率的"隐形生命线"。一颗直径仅300mm的晶圆上，要集成数十亿个晶体管，任何微小的杂质或污染物都可能导致电路短路、性能失效。而在晶圆制造的核心工序（如光刻、刻蚀、封装）中，晶圆表面清洁始终是制约良品率的关键瓶颈——传统清洗方式因残留、损伤等问题，让厂商们头痛不已。直到等离子清洗机的出现，这场"微观世界的清洁革命"彻底改写了行业规则。

晶圆清洁：半导体制造的"隐形关卡"

一颗合格的芯片，需要经历上百道制造工序，其中光刻胶去除和颗粒杂质清理是贯穿始终的"必答题"。以光刻工艺为例：晶圆表面需均匀涂覆光刻胶，通过曝光显影形成电路图案；但完成曝光后，未反应的光刻胶、显影液残留若不及时清除，会在后续刻蚀工序中导致电路短路或断路，直接报废整片晶圆。

更棘手的是微观颗粒污染。半导体制造对洁净度的要求堪称"变态级"——晶圆表面的颗粒直径若超过0.1μm（约为头发丝直径的1/700），就可能成为短路点。这些颗粒可能来自空气中的灰尘、设备磨损的金属碎屑，甚至是清洗过程中残留的化学试剂结晶。传统湿法清洗（如溶剂冲洗、超声波清洗）虽能去除部分污染物，却存在三大硬伤：
化学残留：有机溶剂或酸碱溶液难以完全挥发，残留在晶圆表面会腐蚀金属层；

物理损伤：超声波震动可能划伤晶圆表面，影响后续工艺精度；

废水污染：大量化学废液处理成本高，不符合环保趋势。

某头部代工厂曾透露："因晶圆表面清洁不达标导致的良品率损失，每年高达数亿元。"传统清洗方式的局限性，让半导体行业亟需一场"无损、高效、彻底"的清洁技术革新。

等离子清洗机：微观世界的"精准清洁师"

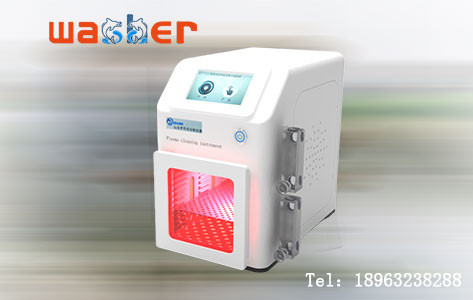

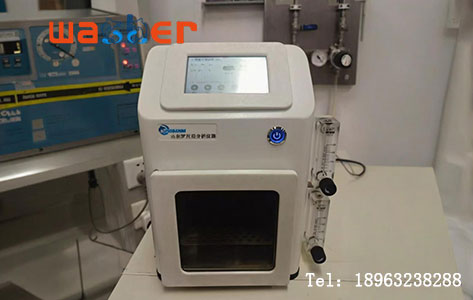

罗丹尼PCM-3等离子清洗机

等离子清洗机的出现，为这一难题提供了破局之道。其核心原理是利用等离子体活性粒子的"物理+化学"双重作用，在不损伤晶圆的前提下，实现纳米级清洁。

简单来说，等离子清洗机通过高频电场将惰性气体（如氩气、氧气）电离成由电子、离子、自由基组成的等离子体。这些高速运动的粒子具有三大"清洁技能"：

1. 化学分解：氧自由基（O·）能与光刻胶、有机物中的碳氢键发生反应，将其分解为CO2、H2O等易挥发物质，彻底清除有机残留；
2. 物理轰击：氩离子（Ar+）因质量大、速度快，可通过碰撞剥离晶圆表面的颗粒杂质（如灰尘、金属颗粒），且不会对晶圆造成机械损伤；
3. 表面活化：等离子体还能在晶圆表面形成微粗糙结构或引入羟基（-OH），提升后续工艺（如光刻胶涂覆）的附着力，间接提高良品率。

与传统湿法清洗相比，等离子清洗的优势一目了然：

无残留：全程无需化学试剂，仅通过气体等离子体完成清洁，杜绝化学残留风险；

无损伤：低温等离子体（通常低于100℃）对晶圆表面热影响极小，避免高温导致的材料变性；
高效率：单批次处理时间仅需3-5分钟，适合半导体产线的高速节奏；

环保节能：无废水废气排放，能耗仅为传统清洗设备的1/3。

30%良品率提升：从实验室到产线的"真枪实战"

技术的价值，最终要靠实际产线数据验证。国内某12英寸晶圆制造厂引入等离子清洗机后，良品率提升效果堪称"惊艳"：

在光刻后清洗工序中，传统湿法清洗因光刻胶残留导致的短路不良率约为2.5%，而等离子清洗后这一数值降至0.3%，单工序良品率提升88%；

在刻蚀后清洗工序，颗粒杂质引发的电路失效问题减少67%，整体良品率从82%跃升至95%，按年产能50万片计算，每年可减少因不良品导致的损失超2亿元；

更关键的是，等离子清洗的"无残留"特性让该厂成功导入更先进的5nm制程工艺——此前因湿法清洗残留无法解决的金属离子污染问题，通过等离子体彻底清除后，工艺良率稳定在92%以上。

这样的案例并非个例。全球半导体设备巨头应用材料（Applied Materials）的统计显示，在先进制程（7nm以下）产线中，等离子清洗机已成为必选清洁设备，其带来的良品率提升直接贡献了约15%-30%的产线经济效益。

等离子清洗机的"第二增长曲线"

随着半导体制造向3nm、2nm制程迈进，对清洁精度的要求呈指数级上升。传统清洗技术已接近物理极限，而等离子清洗机凭借其"微观可控"的特性，正迎来更广阔的应用场景：

先进封装领域：3D封装中，芯片堆叠的界面污染会导致信号延迟，等离子清洗可有效清除界面有机物，提升封装可靠性；

化合物半导体：GaN、SiC等宽禁带半导体的表面敏感度高，等离子清洗的低损伤特性使其成为关键工艺；

光伏产业延伸：光伏电池片的减反射膜清洗、电极印刷前处理，也开始大规模采用等离子技术。

行业分析机构Yole Development预测，2025年全球半导体等离子清洗设备市场规模将突破50亿美元，年复合增长率超过18%。这场"滴水不沾"的清洁革命，正从晶圆制造向整个半导体产业链渗透。

洁净度，决定半导体的未来高度

从一片普通的硅片到一枚高性能芯片，中间要跨越无数道"洁净门槛"。等离子清洗机的出现，不仅解决了传统清洗的"老大难"问题，更重新定义了半导体制造的"清洁标准"。当良品率因清洁技术的突破而飙升30%时，我们看到的不仅是设备的升级，更是整个行业向更高精度、更低成本、更可持续方向迈进的决心。

在半导体国产化的浪潮中，掌握等离子清洗这样的"卡脖子"技术，或许正是我们突破封锁、实现超越的关键一步。
