微纳加工必看：真空等离子体蚀刻机 “各向异性控制” 核心指标全解析！

在微纳加工领域，真空等离子体蚀刻机作为关键设备，其性能直接影响芯片、传感器、光学元件等精密器件的加工精度与成品质量。而 “各向异性控制” 作为衡量蚀刻机性能的核心指标，更是决定了微纳结构能否实现垂直、陡峭的侧壁形貌，满足高精度制造需求。

一、各向异性控制：微纳加工的 “精度密码”

在微纳蚀刻工艺中，材料去除存在 “各向同性” 与 “各向异性” 两种模式。各向同性蚀刻会导致材料在水平和垂直方向均匀去除，容易造成图形失真、线宽偏差；而各向异性蚀刻能精准控制垂直方向的材料去除速率，抑制水平方向的刻蚀，从而形成垂直侧壁、高宽比大的微纳结构。

在半导体芯片制造中，7nm 及以下制程的鳍式场效应晶体管（FinFET）、3D NAND 闪存等结构，对蚀刻的各向异性要求极高。例如，3D NAND 的堆叠层数已突破 500 层，每层沟道孔的蚀刻深度达数十微米，侧壁垂直度偏差需控制在 0.1° 以内，否则会导致器件漏电、性能衰减。此时，真空等离子体蚀刻机的各向异性控制能力成为制程良率的关键保障。

二、各向异性控制的四大核心指标

（一）蚀刻速率方向性比（DRR）

蚀刻速率方向性比是衡量各向异性的基础指标，指垂直方向蚀刻速率与水平方向蚀刻速率的比值。比值越高，说明蚀刻的各向异性越好，侧壁越陡峭。

在实际生产中，不同的器件对 DRR 的要求不同。例如，用于存储芯片的高深宽比沟槽，其 DRR 需达到 10 以上；而对于一些简单的图形化结构，DRR 达到 5 左右即可满足需求。通过优化蚀刻气体配比、射频功率等参数，可以有效提高 DRR。

（二）侧壁粗糙度（Ra）

侧壁粗糙度是指蚀刻后侧壁表面的微观不平度，通常用 Ra 值表示，单位为纳米。Ra 值越小，说明侧壁越光滑，越有利于减少器件的漏电风险和信号干扰。

在先进制程中，侧壁粗糙度的控制尤为严格。以 5nm 工艺为例，其侧壁 Ra 值需控制在 1nm 以下。这就要求蚀刻机具备高精度的等离子体控制能力，避免等离子体轰击对侧壁造成过度损伤。同时，选择合适的蚀刻气体和工艺参数，也能有效降低侧壁粗糙度。

（三）蚀刻选择比

蚀刻选择比是指被蚀刻材料与掩膜材料或底层材料的蚀刻速率之比。高选择比意味着在蚀刻过程中，掩膜材料或底层材料受到的侵蚀较小，能够更好地保护图形，提高蚀刻精度。

例如，在硅片蚀刻中，若使用光刻胶作为掩膜，蚀刻选择比（硅 / 光刻胶）需达到 20 以上，才能确保在蚀刻深度达到要求时，光刻胶掩膜仍能保持完整。通过调整蚀刻气体的成分和比例，可以提高蚀刻选择比。

（四）均匀性

均匀性包括晶圆内均匀性（Within Wafer Uniformity，WWU）和晶圆间均匀性（Wafer to Wafer Uniformity，WTWU）。晶圆内均匀性是指同一晶圆上不同位置的蚀刻速率偏差；晶圆间均匀性是指不同晶圆在相同工艺条件下的蚀刻速率偏差。

良好的均匀性是保证批量生产中器件性能一致性的关键。对于 8 英寸和 12 英寸晶圆，晶圆内均匀性通常要求控制在 3% 以内，晶圆间均匀性要求控制在 5% 以内。为了提高均匀性，蚀刻机需要具备均匀的等离子体分布、精确的温度控制和气体流量控制等功能。

三、提升各向异性控制能力的关键技术

（一）等离子体源技术

等离子体源是真空等离子体蚀刻机的核心部件，其性能直接影响等离子体的密度、能量和分布。目前，常用的等离子体源包括电感耦合等离子体（ICP）源和电容耦合等离子体（CCP）源。

ICP 源能够产生高密度的等离子体，且等离子体能量可独立调节，有利于提高蚀刻速率和各向异性；CCP 源结构简单，成本较低，适用于一些对蚀刻速率要求不高的场合。通过优化等离子体源的设计，可以提高等离子体的稳定性和均匀性，从而提升各向异性控制能力。

（二）磁场辅助技术

磁场辅助技术可以通过施加磁场来约束等离子体的运动，延长等离子体在反应腔体内的停留时间，提高等离子体密度和能量利用率。同时，磁场还能改变等离子体的轰击方向，增强垂直方向的蚀刻作用，提高各向异性。

在实际应用中，磁场的强度和分布需要根据具体的蚀刻工艺进行优化。例如，在高深宽比蚀刻中，适当增强磁场强度可以提高等离子体的定向性，改善蚀刻的各向异性。

（三）温度控制技术

温度对蚀刻反应速率和各向异性有着重要影响。在蚀刻过程中，晶圆的温度会升高，若温度控制不当，会导致蚀刻速率不均匀、侧壁粗糙度增加等问题。

因此，蚀刻机需要具备精确的温度控制功能，通常采用水冷或液氮冷却的方式，将晶圆温度控制在一定范围内（一般为 - 10℃至 100℃）。同时，通过优化晶圆的夹持方式，确保晶圆与冷却装置之间的良好接触，提高温度控制的精度。

四、各向异性控制在实际应用中的优化策略

（一）根据器件需求确定指标优先级

不同的器件对各向异性控制指标的要求不同，在实际应用中，需要根据器件的特点确定指标的优先级。例如，对于高精度传感器，侧壁粗糙度和蚀刻选择比是重点关注的指标；而对于批量生产的存储芯片，均匀性和蚀刻速率方向性比则更为重要。

（二）优化工艺参数

通过调整蚀刻气体配比、射频功率、压力、温度等工艺参数，可以实现各向异性控制指标的优化。例如，增加射频功率可以提高等离子体能量，增强垂直蚀刻作用，提高 DRR；降低反应腔压力可以减少离子的散射，提高蚀刻的方向性。

（三）定期维护设备

设备的状态对各向异性控制能力有着直接影响。定期清洁反应腔、更换易损部件（如石英窗、电极等），可以保证等离子体的稳定产生和均匀分布，避免因设备问题导致的蚀刻质量下降。

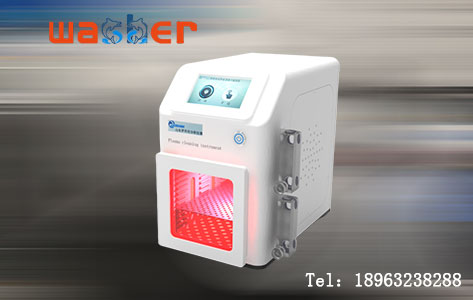

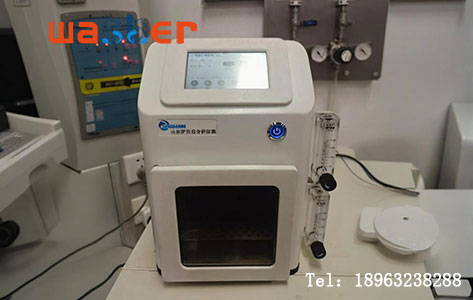

PCM-3等离子清洗机--罗丹尼

五、真空等离子体蚀刻机选型建议

在选择真空等离子体蚀刻机时，除了关注各向异性控制的核心指标外，还需要考虑以下因素：

• 生产效率：设备的蚀刻速率和晶圆处理能力应满足生产需求。
• 可靠性：设备的故障率要低，以保证生产的连续性。
• 操作性：设备的控制系统应简单易用，便于操作人员进行工艺调试和参数设置。
• 售后服务：供应商应提供及时的技术支持和维修服务，以保障设备的正常运行。

总之，真空等离子体蚀刻机的各向异性控制能力是微纳加工领域的关键技术指标，直接影响器件的性能和质量。通过深入理解各向异性控制的核心指标，掌握提升其控制能力的关键技术和优化策略，并结合实际需求选择合适的蚀刻机，才能在微纳加工行业中占据优势地位。
