等离子表面处理技术原理、工业价值及应用场景全解析！

在高端制造、电子信息、生物医药等领域，材料表面的微观状态直接影响产品性能——从电子元件的焊接可靠性，到医疗器械的生物相容性；从汽车内饰的粘接强度，到包装材料的印刷附着力，传统表面处理工艺（如溶剂清洗、机械打磨）已难以满足“高精度、高洁净、低污染”的现代工业需求。

近年来，等离子表面处理技术凭借其“损无伤、高可控、绿色环保”的特性，逐渐成为先进制造领域的“表面处理神器”。

等离子表面处理：从“等离子体”到“表面改性”的底层逻辑

要理解等离子表面处理，首先需要明确“等离子体”的概念。等离子体被称为物质的“第四态”，是由电子、离子、自由基、中性粒子等组成的电离气体（类似闪电、霓虹灯中的发光物质）。通过高压电场或射频能量激发气体（如氩气、氧气、氮气），使其电离形成等离子体，便是该技术的核心起点。

1. 等离子表面处理的核心原理

等离子表面处理的过程可分为三个关键步骤：
气体电离：惰性气体（如Ar）或反应性气体（如O2、N2）在射频电源（13.56MHz为主）激发下，失去电子形成带正电的离子和自由电子，同时产生大量高活性自由基（如·OH、·O）。

表面相互作用：高能粒子（离子、电子）与材料表面碰撞，通过物理溅射（去除表面污染物）或化学反应（与表面分子结合生成新官能团）改变表面特性。

功能化修饰：通过控制气体种类、功率、处理时间等参数，可实现“清洁-活化-改性”一体化操作，最终赋予材料亲水性、可粘接性或特定生物活性。

2. 技术优势：为何选择等离子处理？

与传统工艺相比，等离子表面处理的优势显著：
精准可控：通过调节工艺参数（如功率10-500W、时间5-600秒），可精确控制表面粗糙度（Ra从0.1nm到1μm）或官能团密度（如-OH基团增加10-100倍）。

绿色环保：无需化学溶剂，仅消耗少量气体和电能，符合“双碳”目标下的清洁生产要求。

普适性强：可处理金属、陶瓷、塑料、玻璃、纤维等多种材料，甚至能处理纳米级微结构（如MEMS器件）。

等离子表面处理的四大核心作用及工业价值

等离子表面处理的本质是“通过微观调控，解决宏观问题”。其在工业中的核心作用可归纳为以下四类：

1. 深度清洁：去除“看不见”的表面污染物

电子元件组装、精密光学器件加工中，材料表面常残留油脂、有机物、颗粒杂质（如指纹、灰尘），这些污染物会导致焊接不良、胶层脱落或信号干扰。

案例：某半导体企业采用氧等离子体处理PCB板，在100W功率下处理3分钟，可将表面碳含量从15%降至2%，焊接良率从82%提升至98%。

2. 表面活化：增强材料间的“结合力”

塑料（如PP、PE）、橡胶等高分子材料表面能低（通常＜30mN/m），与胶水、涂料的附着力差（剥离强度＜0.5N/cm）。等离子处理可在表面引入羟基（-OH）、羧基（-COOH）等极性基团，将表面能提升至50mN/m以上。

数据：某汽车内饰厂对PP材质仪表盘进行氩氧混合等离子处理后，与PVC表皮的复合剥离强度从0.3N/cm提升至2.1N/cm，彻底解决了长期使用中的分层问题。

3. 表面改性：赋予材料“定制化”功能

通过控制等离子体成分，可定向改造材料表面性能：
亲疏水性调控：氧等离子处理使表面亲水（接触角＜30°），氟等离子处理使表面疏水（接触角＞120°）。

生物相容性提升：医用钛合金经氩等离子处理后，表面粗糙度增加，蛋白质吸附量提高3倍，更利于骨细胞黏附。

导电/绝缘调控：硅片经氢等离子处理后，表面氧化层厚度可控，可用于制备场效应晶体管的栅极绝缘层。

4. 精密清洗：微纳级缺陷的“修复师”

在MEMS（微机电系统）、传感器制造中，表面微划痕、有机残留会影响器件灵敏度。低温等离子体（＜100℃）可无损去除亚微米级污染物，同时通过溅射效应平整表面。

应用：某MEMS加速度计厂商采用氩等离子体清洗晶圆表面，使器件噪声水平降低40%，达到车规级精度要求。

等离子表面处理的典型应用场景

当前，等离子表面处理技术已在以下领域实现规模化应用：

1. 电子信息产业：精密制造“刚需”

芯片封装：引线框架表面清洗（去除氧化层），提升金线键合强度（拉断力从30cN提升至50cN）。

柔性显示：PI膜（聚酰亚胺）表面活化，改善与OLED发光层的附着力，减少膜层脱落风险。

2. 汽车制造：轻量化与可靠性兼顾

复合材料粘接：碳纤维复合材料（CFRP）表面经等离子处理后，与环氧树脂的界面剪切强度提升2-3倍，助力车身减重15%。

内饰件加工：织物（如座椅面料）表面亲水处理，防止饮料、汗液渗透，延长使用寿命。

3. 医疗健康：安全与功能的双重保障

植入体处理：钛合金骨科植入物经等离子清洗+羟基磷灰石涂层，骨整合周期从6个月缩短至3个月。

医疗器械消毒：替代传统环氧乙烷灭菌，等离子体可杀灭99.99%细菌，且无有毒残留（符合ISO 10993生物相容性标准）。

4. 包装印刷：提升产品“颜值”与保质期

薄膜预处理：BOPP（双向拉伸聚丙烯）薄膜经电晕等离子处理后，印刷油墨附着牢度从3级（易脱落）提升至5级（无脱落），包装阻隔性提高20%。

等离子表面处理的关键注意事项

尽管技术优势显著，实际应用中仍需关注以下要点：

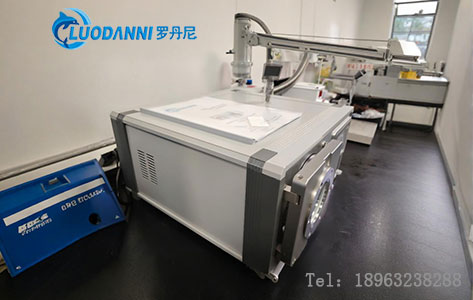

设备选型：根据材料特性（如导电性、熔点）选择真空等离子（适合精密件）或大气等离子（适合平面/大尺寸件）。

工艺参数优化：过度处理可能导致材料表面脆化（如塑料），需通过接触角测量、XPS（X射线光电子能谱）检测表面状态。

安全防护：等离子体可能产生臭氧（O3）、氮氧化物（NOx），需配置废气处理系统（如活性炭吸附），操作环境需通风良好。

从微观的原子排列到宏观的产品性能，等离子表面处理技术正以“小处理”撬动“大变革”。随着设备小型化（如桌面式等离子清洗机）、工艺智能化（AI参数优化）的发展，这一技术将在新能源（电池极片处理）、航空航天（复合材料连接）等新兴领域释放更大潜力。对于制造企业而言，掌握等离子表面处理技术，不仅是提升产品竞争力的“加分项”，更是应对高端市场需求、实现绿色转型的“必选项”。
