破解电子元件封装工艺难题，等离子清洗机提升产品可靠性

在电子制造行业，电子元件封装作为保障芯片性能、延长产品寿命的关键环节，对工艺精度和表面洁净度有着极高要求。然而，传统清洗方式常面临残留杂质、损伤元件、环保不达标等问题，直接影响封装良率。随着 5G、物联网、汽车电子等领域对元件小型化、高密度封装需求的提升，等离子清洗机凭借高效、环保、精准的表面处理能力，逐渐成为电子元件封装工艺中的核心设备，助力企业突破生产瓶颈。

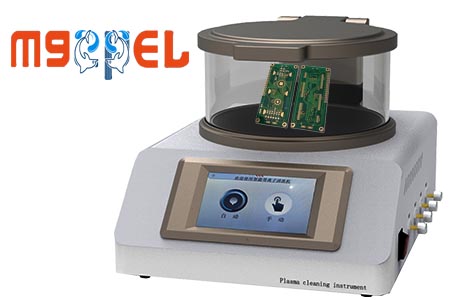

PCM-5等离子清洗机

电子元件封装为何离不开等离子清洗？
1.表面污染物影响键合可靠性：元件表面易残留光刻胶、助焊剂、油脂等有机污染物，若未彻底清除，会导致金线键合时出现虚焊、脱焊，降低产品导电性和稳定性，尤其在微型化元件封装中，污染物对键合精度的影响更为显著。
2.表面张力不足导致封装材料结合不良：陶瓷、金属、塑料等封装基材表面张力较低，与环氧树脂等封装胶体的结合力较弱，后期易出现开裂、分层，在高温、潮湿等恶劣环境下，还可能引发水汽渗入，导致元件失效。
3.传统清洗方式难以兼顾效率与环保：溶剂清洗虽能去除部分污染物，但易产生化学残留，且挥发性有机化合物排放不符合环保标准，超声清洗对精密元件有潜在损伤风险，且无法处理细微缝隙中的污染物，而等离子清洗机通过低温等离子体与材料表面的物理轰击和化学反应，可针对性解决上述问题，为电子元件封装提供稳定的表面处理方案。
等离子清洗机在电子元件封装中的核心应用场景
1.芯片键合前清洗：在芯片与基板键合如共晶键合、粘片键合前，等离子清洗可去除芯片表面的氧化层和有机污染物，提升键合界面的结合强度，降低热阻，避免因接触不良导致的局部过热问题，尤其适用于车规级芯片等高可靠性要求场景。
2.引线框架、基板预处理：引线框架多为铜合金材质，表面易氧化；陶瓷基板、PCB 基板表面可能残留粉尘或脱模剂。通过等离子清洗机的氩气、氧气等气体组合处理，可去除氧化层、活化表面，提升后续焊锡、涂胶的附着力，减少封装后分层风险。
3.封装胶体灌封前处理：在环氧树脂灌封或硅胶封装前，等离子清洗能清洁封装腔体内部表面，提高胶体与基材的浸润性，确保胶体均匀填充，避免气泡产生，同时增强胶体与元件的结合力，提升产品抗冲击、抗老化性能。
4.倒装芯片封装清洗：倒装芯片封装中，凸点与基板焊盘的连接精度要求极高，等离子清洗可精准去除凸点表面的氧化膜和污染物，保证焊接可靠性，减少桥连、虚焊等缺陷，助力高密度封装工艺实现。

PCM-7竖槽等离子清洗机

随着电子元件向微型化、高密度、高可靠性方向发展，封装工艺对表面处理的要求将进一步提升。等离子清洗机正朝着更高精度、更智能、更环保的方向发展，未来将在先进封装领域发挥更关键作用。
对于电子元件制造企业而言，引入适配的等离子清洗设备，不仅能解决当前封装工艺中的痛点，更能为后续技术升级奠定基础，在激烈的市场竞争中占据优势。
