半导体光刻胶清洗避坑指南：UV100紫外臭氧清洗机破解残留物二次污染难题！

在半导体制造的光刻工艺中，光刻胶清洗是决定芯片良率的关键环节。随着制程向3nm、2nm推进，晶圆表面的原子级清洁要求日益严苛，而残留物二次污染已成为晶圆厂良率提升的“隐形杀手”。某12英寸晶圆厂数据显示，传统清洗工艺导致的残胶问题，曾使其芯片良率从95%骤降至88%，年直接损失超3000万元。如何高效避免残留物二次污染？UV100紫外臭氧清洗机凭借其创新技术，在晶圆厂的规模化应用中给出了标准答案。

一、残留物二次污染：半导体制造的“致命隐患”

光刻胶清洗后的残留物，看似微小却能引发连锁反应，对半导体器件造成多维度损害。这些残留物既包括未完全去除的光刻胶本体，也涵盖清洗过程中引入的化学试剂残留、金属离子及有机副产物。

• 良率断崖式下跌：残留光刻胶会阻碍薄膜沉积的均匀性，导致金属层剥落、介电层出现针孔，在7nm以下先进制程中，这类缺陷的累积效应可使晶圆良率下降10%-30%。统计显示，因二次污染导致的Cpk值往往远低于行业标准要求。
• 器件性能失效：导电材料覆盖在残胶上易形成电路短路，金属离子残留会在热处理中扩散，导致晶体管阈值电压漂移，最终影响芯片的开关特性和使用寿命。
• 生产成本激增：二次污染发现后需返工重洗，而先进制程单次返工成本可能超过单片晶圆价值，同时化学废液处理也会增加环保支出。
• 隐蔽缺陷风险：部分残留物会被后续工艺覆盖，形成传统光学检测难以识别的“隐形缺陷”，给芯片可靠性埋下长期隐患。

传统湿法清洗依赖丙酮、NMP等化学试剂，不仅易残留有害物质，还会产生大量工业废水，与当前半导体产业的绿色发展趋势相悖。寻找高效、环保且能避免二次污染的清洗方案，成为晶圆厂的迫切需求。

二、UV100核心原理：无接触清洗的技术突破

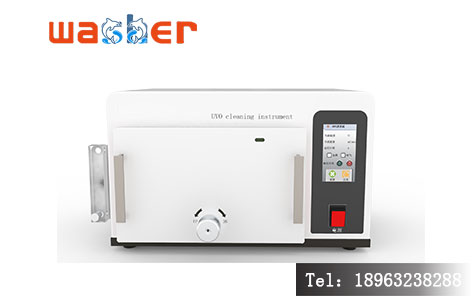

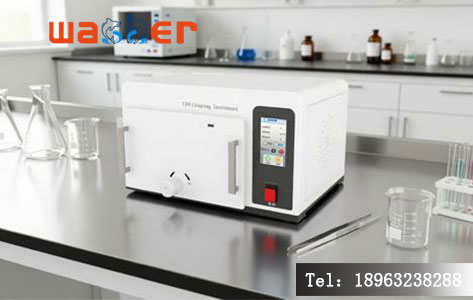

UV100紫外臭氧清洗机之所以能成为晶圆厂的“破局之选”，核心在于其采用的光化学清洗技术，彻底摆脱了对化学试剂的依赖，实现了“清洁无残留”的清洗目标。

其工作原理围绕双波长紫外光与臭氧的协同作用展开：设备搭载的低压紫外汞灯，可同时发射185nm和254nm两种关键波长的紫外光。185nm波长的光子能量能将空气中的氧气分解为臭氧，同时打破光刻胶残留物的有机共价键；254nm波长则进一步促使臭氧分解为活性氧原子，这种高活性粒子与活化后的有机物发生氧化反应，最终将残留物转化为CO₂、H₂O等挥发性气体，自然逸出晶圆表面。

与传统清洗技术相比，UV100的技术优势尤为突出：

• 无接触式清洗，避免了机械作用对晶圆表面的划痕和微裂纹损伤；
• 常温常压下运行，无需高温高压环境，适配对温度敏感的先进器件结构；
• 无需化学试剂，从源头杜绝了化学残留和废液污染，符合ROHS等环保标准；
• 清洗深度可达原子级，能清除单分子层污染物，使表面碳含量低于1 atomic%。

三、晶圆厂实战案例：UV100的降本增效成果

某国内领先的12英寸晶圆厂，主要生产5G通信芯片和AI处理器，在引入UV100紫外臭氧清洗机前，长期受困于光刻胶清洗后的二次污染问题。该厂采用传统湿法清洗工艺时，频繁出现晶圆表面有机残留和金属离子污染，导致后续蚀刻精度偏差，芯片短路故障率高达3.2%，良率始终徘徊在85%左右。

为解决这一痛点，该厂在光刻胶剥离工序中批量引入UV100紫外臭氧清洗机，经过三个月的试运行和参数优化，取得了显著成效：

• 良率大幅提升：芯片短路故障率降至5%以下，整体良率从85%提升至93%，按月产能10万片计算，每月新增合格芯片8000片，直接创造经济效益超千万元；
• 清洗效率翻倍：UV100单次清洗周期仅需5-8分钟，较传统湿法清洗缩短60%，且支持连续批量处理，极大提升了生产线 throughput；
• 成本显著降低：无需采购化学试剂，每年节省耗材费用约200万元，同时减少了废液处理成本，环保合规压力大幅缓解；
• 工艺兼容性强：在FinFET和3D NAND等先进结构的清洗中，UV100可穿透微米级间隙，实现三维清洁，且对GaN、SiC等宽禁带半导体材料无损伤。

该晶圆厂技术负责人表示：“UV100的应用不仅解决了二次污染难题，其智能化操作也降低了人工干预。设备的5寸触摸屏可精准设定参数，历史记录自动存储，配合安全互锁机制，既保证了清洗一致性，又提升了生产安全性。”

四、行业趋势：UV臭氧清洗成先进制程标配

随着半导体制造向更小制程、更高集成度发展，对清洗工艺的精度和环保要求持续升级。据SEMI预测，2025年全球半导体清洗设备市场规模将达120亿美元，其中UV臭氧清洗设备占比将从2021年的12%增长至18%，成为增长最快的清洗技术品类之一。

UV100这类紫外臭氧清洗设备，正凭借三大核心优势契合行业发展需求：一是绿色环保，契合全球“双碳”政策，减少VOCs排放；二是精准可控，通过智能PID温度调节和照射高度可调功能，适配不同制程的清洗需求；三是低成本运维，灯管寿命长达8000小时，核心零部件支持10年供应，降低了长期使用成本。

未来，随着AI驱动的过程监控系统与UV臭氧清洗技术的深度融合，清洗参数将实现实时优化，为半导体制造向1nm节点迈进提供关键支撑。对于晶圆厂而言，提前布局UV100这类先进清洗设备，不仅能解决当前的二次污染痛点，更能构建技术壁垒，提升在高端芯片市场的竞争力。

残留物二次污染对半导体制造的危害远超想象，而传统清洗技术的局限性已难以适配先进制程需求。UV100紫外臭氧清洗机通过无接触、无化学、原子级清洁的创新方案，在晶圆厂的实战中验证了其破解二次污染的能力，实现了良率提升与成本降低的双重目标。

在半导体产业竞争日益激烈的今天，清洗工艺的升级已成为企业突围的关键。UV100紫外臭氧清洗机不仅是解决当下问题的实用选择，更是顺应绿色制造趋势的长远布局。对于追求高效、精准、环保的晶圆厂而言，这类创新清洗设备正在重新定义光刻胶清洗的行业标准。

免责声明
本文所介绍的产品参数及应用场景仅供参考，具体以产品实物及官方说明书为准。本文内容仅为行业知识分享，不构成任何采购建议。山东罗丹尼仪器有限公司保留对产品参数的最终解释权。
