常见问题丨等离子清洗机清洗效果不佳？6大核心原因+排查技巧，行业人都在用！

在电子、医疗、汽车等高端制造领域，等离子清洗机凭借环保、高效的优势成为表面处理刚需设备。但不少企业反馈，投入设备后常遇到清洗不彻底、工件附着力不达标、表面损伤等问题，既影响产能又增加成本。其实等离子清洗效果不佳并非设备本身问题，多半源于参数设置、维护保养等细节疏忽。

一、参数设置不当：最易踩坑的“基础错误”

等离子清洗的效果直接依赖功率、处理时间、气压等参数的精准匹配，这也是多数企业首次使用时的高频问题。

功率选择需贴合材料特性，并非越高越好。低功率（＜100W）时气体电离不充分，活性粒子浓度低，仅能去除轻度指纹油污，对付脱模剂、助焊剂等中度污染则力不从心；高功率（＞500W）虽能提升清洗速度，却可能导致塑料件表面碳化、金属件过度刻蚀——某手机配件厂曾因功率设置过高，使ABS材质工件表面粗糙度从0.1μm升至0.5μm，后续粘接良率从95%降至70%。正确做法是：聚合物材料选50-300W，金属/陶瓷材质用200-500W，热敏件（如光学镜片）控制在50-150W。

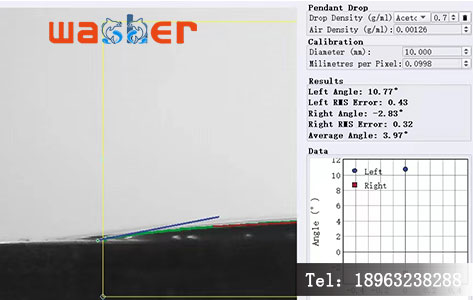

处理时间同样存在“黄金窗口”。多数场景30秒-3分钟即可完成反应，超时处理不仅效率低下，还会引发反向效果。某铝件加工厂曾做过实验：处理2分钟时工件接触角达5度以下，继续延长至5分钟后，接触角反而回升至15度，原因是表面过度刻蚀破坏了活性基团。

腔体工作气压的平衡也至关重要。气压过高（＞100Pa）会导致活性粒子碰撞频繁、能量损耗大；过低（＜10Pa）则活性粒子浓度不足，均会影响清洗均匀性。行业通用标准是将气压控制在20-50Pa，此时活性粒子的浓度与能量达到最佳平衡。

二、气体选择与纯度：选对“清洁剂”才有效

等离子清洗的核心是通过气体电离产生活性粒子，气体的类型选择和纯度直接决定清洗效果，这一环节的失误率高达40%。

不同气体对应不同清洗需求：氧气擅长氧化分解有机物（如油污、光刻胶），生成CO₂和水后被真空泵抽走；氩气等惰性气体通过物理轰击去除金属氧化层和颗粒杂质；复杂污染需用混合气体，如O₂+Ar兼顾氧化与轰击，氩氢混合气体去除金属氧化层更高效。某汽车零部件企业曾因用氧气清洗金属氧化层，耗时2小时仍未达标，改用氩氢混合气体后，处理时间缩短至15分钟，合格率从72%提升至98%。

气体纯度是容易被忽视的关键。工业级气体若含油、含水或杂质超标，会直接污染等离子体，降低活性粒子反应效率。标准要求气体含油量＜0.003ppm，纯度≥99.99%，否则可能出现“越洗越脏”的情况——某半导体厂曾因使用纯度99.9%的氧气，导致芯片表面残留微量杂质，后续焊接出现虚焊问题。

三、真空系统故障：隐形的“效果杀手”

真空环境是等离子体稳定生成的基础，真空系统泄漏、真空泵故障等问题，会直接导致清洗效果波动。

密封件老化是真空泄漏的主要原因。腔体门密封圈、法兰密封圈长期使用后易出现裂纹、硬化，若未及时更换，会导致真空度无法达标。某医疗设备厂曾发现设备抽真空时间从5分钟延长至15分钟，清洗后的导管表面仍有油污，经氦质谱检漏发现是密封圈老化，更换新密封圈并涂抹真空硅脂后，真空度恢复正常，清洗效果立竿见影。日常可通过压力衰减测试排查：关闭真空泵后1小时内压力升率＞0.5Pa/h，即说明存在泄漏。

真空泵故障也会影响真空质量。泵油不足、油质浑浊或叶片磨损，会导致抽真空能力下降，进而影响等离子体密度。建议每月检查泵油位，每3-6个月更换一次真空泵油，若油色发黑、浑浊需立即更换——某电子厂因长期未换泵油，导致真空度从20Pa降至80Pa，清洗效率下降50%，更换泵油后恢复正常。

四、设备维护缺失：长期运行的“必要保障”

等离子清洗机作为精密设备，长期使用后腔体、电极等部件会积累污染物，若缺乏定期维护，不仅清洗效果下滑，还会缩短设备寿命。

腔体与电极的清洁至关重要。每次使用后腔体内壁、样品台会残留有机物残渣，长期不清理会形成顽固积碳，影响等离子体均匀分布。正确做法是：使用后待腔体冷却至室温，用无尘布蘸取无水乙醇擦拭，每周进行一次深度清洁。某太阳能板企业因6个月未清洁电极，导致电极表面氧化层增厚，清洗均匀性误差从±2%扩大至±8%，清洁电极后误差恢复正常。

易损件更换不及时也会引发问题。电极、密封圈、气体过滤器等部件有固定使用寿命，如铝基材电极寿命约2000小时，密封圈1-2年需更换一次。某汽车零部件厂因未及时更换气体过滤器，导致气体流量波动，工件清洗合格率从96%降至82%，更换过滤器后恢复正常产能。

五、工件适配性不足：“对症下药”才有效

部分企业忽视工件自身特性，盲目套用通用工艺，导致清洗效果不达预期。

材料特性决定清洗方案。金属/陶瓷材质化学稳定性强，可耐受高功率、长时间清洗；高分子材料（如PP、PE）表面易被刻蚀，需控制低功率、短时间处理；敏感材料（如光刻胶、生物样品）需用惰性气体温和清洗，禁止使用氧化性气体。某玩具厂曾用氧气等离子清洗PP材质工件，导致表面过度活化，后续喷涂出现流挂现象，改用氩气后问题解决。

工件表面状态也会影响效果。表面粗糙度越大，污染物越易藏匿在缝隙中，需延长清洗时间或提高功率；若工件表面有致密氧化层，需选择针对性气体，如氢气等离子体去除金属氧化层，否则难以有效去污。此外，复杂结构工件（如深孔、窄缝）存在清洁盲区，深径比＞5:1的孔洞需调整摆放角度或采用旋转载物台，确保等离子体充分接触。

六、环境因素影响：容易忽视的“隐形变量”

设备运行环境对清洗效果的影响常被忽视，温度、湿度、粉尘等因素均会干扰等离子体稳定性。

环境温度需控制在15-30℃，湿度40%-60%。温度过高会导致设备散热不良，射频电源等电子元件性能下降；湿度过高则会使密封件加速老化，还可能导致工件表面吸附水汽，影响清洗效果。某南方电子厂在梅雨季因未控制车间湿度，等离子清洗机频繁出现真空度波动，加装除湿设备后故障消除。

车间洁净度也至关重要。若环境中灰尘、油雾过多，易被吸入真空系统，导致泵组磨损加剧、腔体内壁污染，进而影响等离子体生成。建议将设备放置在无尘车间或加装局部洁净棚，避免污染物干扰。

等离子清洗机清洗效果不佳，并非设备性能问题，而是参数设置、气体选择、维护保养等多环节协同不当导致。企业可对照以上6大原因逐步排查，优先检查参数设置和气体纯度，再排查真空系统和设备维护情况，最后结合工件特性优化工艺。

做好等离子清洗的核心是“精准匹配”——让工艺参数贴合材料特性，让设备状态保持最佳，才能充分发挥其环保、高效的优势。若遇到复杂问题，建议联系设备厂家进行专业调试，避免盲目操作造成更大损失。

等离子清洗机清洗效果不佳？6大核心原因+排查技巧，行业人都在用！

免责声明
本文所介绍的产品参数及应用场景仅供参考，具体以产品实物及官方说明书为准。本文内容仅为行业知识分享，不构成任何采购建议。山东罗丹尼仪器有限公司保留对产品参数的最终解释权。
