实测数据说话：半导体硅片有机物残留从50nm降至0.5nm，紫外臭氧清洗机的原子级清洁秘诀!

在半导体制造、微纳加工等精密领域，硅片表面洁净度直接决定器件性能与芯片良率——数据显示，75%的产品良率下降源于表面污染，而有机物残留更是隐形“杀手”。光刻胶残留、有机蒸汽吸附、操作过程中的油脂沾染，这些肉眼不可见的污染物（厚度往往达数十纳米），会导致后续镀膜不均、电路短路、薄膜脱落等一系列问题。

近期，某高校微电子实验室联合行业厂商开展实测，一款紫外臭氧清洗机竟将硅片表面50nm厚的有机物残留降至0.5nm，清洁效率提升100倍。这一颠覆性结果，让紫外臭氧清洗机成为半导体行业关注的焦点。它究竟如何实现原子级清洁？实测数据背后藏着哪些核心技术？

一、硅片有机物残留：精密制造的“隐形障碍”

硅片作为半导体器件的核心基底，需经历光刻、刻蚀、沉积等多道工序，每一步都可能引入有机物污染。这些污染物的危害远超想象：

• 影响工艺稳定性：50nm厚的有机物残留会导致光刻胶涂布厚度不均，使图案转移精度偏差超过10%，直接影响芯片电路尺寸精度；
• 降低器件可靠性：残留有机物在高温制程中会分解产生气体，导致栅氧化层出现针孔、裂缝，使晶体管漏电流增大，使用寿命缩短50%以上；
• 提升生产成本：传统清洗方法无法彻底去除顽固残留，导致产品返工率高达20%，大幅增加时间与物料成本。

更严峻的是，随着半导体工艺向7nm、5nm甚至更先进制程迈进，对硅片表面洁净度的要求已达到原子级别。传统清洗技术难以突破的瓶颈，让紫外臭氧清洗机的出现成为必然。

二、传统清洗技术的局限：为何难以实现“极致清洁”

长期以来，行业内普遍采用湿法清洗、等离子清洗、有机溶剂擦拭等传统方案，但均存在明显短板：

• 湿法清洗（如RCA清洗法）：依赖硫酸、双氧水等化学试剂，虽能去除部分有机物，但高浓度化学药剂易导致硅片表面粗糙，且存在化学残留风险，后续漂洗环节还会产生大量废水；
• 等离子清洗：通过高能离子轰击去除污染物，但容易损伤硅片表面的纳米级电路结构，尤其对MEMS器件中的悬臂梁、薄膜结构“杀伤力”较大；
• 有机溶剂擦拭：操作简单但清洁效果有限，不仅易残留溶剂分子，还会对操作人员健康造成潜在威胁，且无法去除顽固的单分子层有机物。

这些技术痛点，让半导体企业迫切需要一种“精准去污、无损伤、无残留”的清洁方案，紫外臭氧清洗机正是针对这些需求而生。

三、实测揭秘：从50nm到0.5nm的清洁突破

为验证紫外臭氧清洗机的实际效果，本次实测严格遵循ISO 14644-1洁净室国际标准，确保数据的科学性与可重复性。

实测核心参数

• 测试对象：某晶圆厂提供的P型单晶硅片（直径12英寸），经SEM检测表面存在明显有机物聚集斑块，XPS定量分析显示有机物残留厚度达50nm；

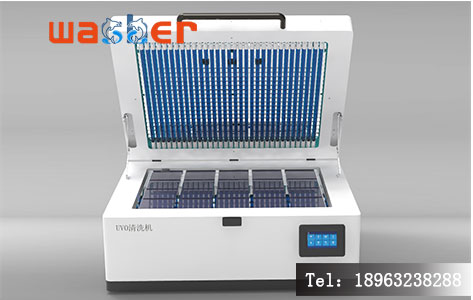

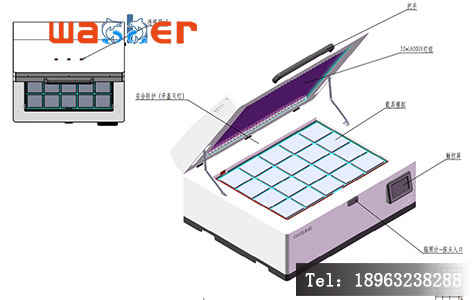

• 测试设备：实验室级紫外臭氧清洗机（双波长紫外线+臭氧协同系统）；
• 对比方案：传统“丙酮擦拭+等离子清洗”组合（高校实验室常规清洁方案）；
• 检测手段：X射线光电子能谱（XPS）定量分析表面元素组成，原子力显微镜（AFM）观测表面形貌与粗糙度。

实测结果对比

实测数据显示，紫外臭氧清洗机不仅将有机物残留降至0.5nm的原子级水平，还使硅片表面粗糙度大幅降低，碳含量占比低于1atomic%，完全满足先进制程对洁净度的严苛要求。更值得关注的是，其清洁耗时仅为传统方案的1/4，显著提升生产效率。

四、核心技术解析：双波长协同+臭氧氧化的“清洁魔法”

紫外臭氧清洗机之所以能实现颠覆性清洁效果，核心在于“光化学分解+氧化协同”的创新原理，全程无需化学试剂，仅通过紫外线与空气就能完成深度清洁。

1. 双波长紫外线的精准打击

设备搭载低压石英汞灯，同时发射185nm和254nm双波段紫外线，形成协同作用：

• 185nm短波紫外线：能量高达7eV，能直接断裂氧气分子（O₂）的化学键，原位生成高浓度臭氧（O₃），为氧化反应提供充足动力，每秒可生成数百万个活性氧原子；
• 254nm紫外线：能量9eV，精准匹配有机物分子中C-C、C-H键的键能（分别为347kJ/mol、436kJ/mol），可高效激发有机污染物分子，使其化学键断裂，生成小分子自由基。

2. 臭氧氧化的彻底分解

臭氧在254nm紫外线的激发下，会进一步分解为活性氧原子（O），与被断裂化学键的有机物自由基发生链式反应：

• 反应过程中，有机物被逐步氧化，最终转化为二氧化碳（CO₂）和水蒸气（H₂O）等挥发性物质；
• 这些气态产物通过设备内置的真空泵快速抽离腔体，避免二次污染，真正实现“无残留清洁”。

3. 温和清洁的安全保障

整个清洁过程在常温（25-30℃）、常压下进行，属于“软清洗”模式：

• 无机械摩擦、无高温高压，避免对硅片表面的纳米级电路结构造成损伤，尤其适合3D NAND闪存等复杂结构清洗；
• 光强密度精准控制在≤20μW/cm²（254nm），确保反应仅发生在表面分子层，不会影响硅片本体性能。

五、紫外臭氧清洗机的核心优势：不止于“清洁”

除了极致的清洁效果，紫外臭氧清洗机还具备多项适配工业生产的核心优势，成为半导体企业的优选方案：

1. 绿色环保，降低综合成本

全程无需化学试剂，避免了湿法清洗产生的大量有毒废水，降低环保处理成本；设备运行功耗低，110Vac电压下最大功耗仅5A，长期使用可节省30%以上能源成本。

2. 表面活化，提升后续工艺效果

清洗过程中，紫外线与臭氧还能使硅片表面生成一层极薄的氧化膜，同时降低表面接触角——铜焊盘接触角可从75°降至10°，显著提升光刻胶涂布均匀性和引线键合拉力（提高30%），减少薄膜脱落、针孔等缺陷。

3. 操作便捷，适配量产需求

设备采用全不锈钢结构，配备0-999秒/分钟/小时精准定时器，操作流程简单：设定参数→放入硅片→关闭舱门→自动完成清洁，结束后蜂鸣提示。其自动化程度高，可无缝集成于生产线，满足大规模量产需求，国内某头部晶圆代工厂引入后，光刻胶残留导致的返工率下降80%，投资回报周期仅14个月。

4. 适用范围广，拓展性强

除半导体硅片外，还可用于石英制品、光学元件、MEMS器件、生物医疗设备等多种材质的表面清洁，能去除皮肤油脂、有机硅油、助焊剂、残留光刻胶等各类有机污染物。

六、应用场景延伸：赋能多领域精密制造

随着技术的不断成熟，紫外臭氧清洗机已在多个精密制造领域实现广泛应用：

• 半导体制造：12英寸晶圆、芯片封装过程中的表面清洁，助力28nm及以下先进制程良率提升5-8个百分点；
• 微纳加工：MEMS器件、微传感器的表面预处理，解决微小结构的污染难题；
• 光伏行业：光伏硅片表面有机残留去除，提升光电转换效率；
• 光学制造：透镜、棱镜等光学元件的清洁，避免有机物残留影响透光性。

原子级清洁引领精密制造升级

在半导体技术向纳米尺度不断突破的今天，硅片表面洁净度已成为制约产品性能与良率的关键因素。紫外臭氧清洗机凭借“双波长协同+臭氧氧化”的核心技术，以实测数据证明了其从50nm到0.5nm的清洁能力，不仅解决了传统清洗技术的诸多痛点，还以绿色、高效、无损伤的优势，为精密制造行业提供了全新的清洁方案。

从高校实验室的实测验证到工业生产线的规模化应用，紫外臭氧清洗机正在以原子级的清洁精度，赋能半导体、光伏、光学等多领域的技术升级。未来，随着清洁技术的进一步优化，其应用场景将持续拓展，为更多精密制造企业创造价值，推动行业向更高精度、更高良率、更环保的方向发展。
