等离子体清洗设备腔体密封圈老化与气管泄漏：实战检测与更换指南（附避坑技巧）

在工业生产中，等离子体清洗设备（Plasma Cleaner）是提升材料表面活性的关键利器。然而，很多工程师都会遇到这样的头疼事：设备用了一两年后，真空度抽不上去、处理效果不稳定、甚至出现“假等离子”现象。

其实，这往往不是昂贵的射频电源或匹配器坏了，而是最不起眼的腔室密封圈老化和气体管路微泄漏在作祟。如果不及时处理，不仅耗材成本激增，更会导致整批产品报废。今天，我们就来深度拆解这两个“隐形杀手”的检测与更换方法。

一、 为什么等离子体清洗机总出故障？90%源于这两个隐患

等离子体清洗机的核心在于构建一个稳定的真空环境和精确的气体流量。

1. 真空环境失效：腔室密封圈（通常是氟橡胶O型圈）长期受高能粒子轰击和热胀冷缩影响，极易硬化、失弹，导致真空泄漏。
2. 气体配比失准：气管路接头松动、管路老化开裂，导致进气量不准，直接影响等离子体的激活效果。

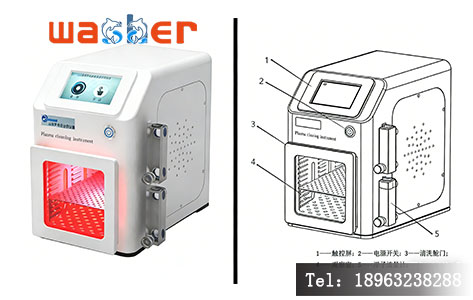

图1 - 等离子体清洗设备结构透视图，重点标注真空腔室、O型圈位置、进气管路系统

二、 一眼识别：腔室密封圈老化的3个典型信号

不要等到设备报警才检查，平时多观察这三个细节，能省下大笔维修费：

1. 抽真空时间变长：同样的容积，以前5分钟能抽到10Pa，现在要15分钟，且极限真空度下降。
2. 表面肉眼可见损伤：打开腔室，检查密封圈是否有裂纹、缺口、变扁、发粘或粉化现象。正常的密封圈表面应光滑有弹性。
3. 工艺重复性差：产品处理后的达因值（Dyne level）忽高忽低，这是因为微量空气渗入稀释了等离子浓度。

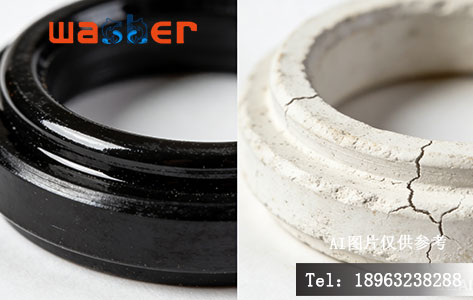

图2 - 新旧密封圈对比图（左：全新黑色光亮；右：老化发白/裂纹）

三、 手把手教学：真空腔室密封圈的标准更换流程

更换密封圈看似简单，但操作不当反而会漏得更厉害。请严格遵循以下SOP：

工具准备：无纺布/无尘纸、真空脂（氟油）、新密封圈（材质需耐腐蚀，通常为Viton/FKM）、内六角扳手。

步骤详解：

1. 断电泄压：确保设备完全断电，腔室内无真空压力。
2. 拆卸旧圈：使用专用工具或手指（戴手套）将旧O型圈剔除。注意：不要用螺丝刀硬撬，容易刮伤腔室铝合金槽！
3. 清洁槽体：这是最关键的一步！用无尘纸蘸取酒精或专用清洗剂，将密封槽内的残留胶屑、灰尘擦拭得干干净净。哪怕一粒灰尘都会导致泄漏。
4. 涂抹真空脂：在新密封圈表面均匀涂抹一层薄薄的真空润滑脂（增加流动性和密封性），切勿过多，以免污染腔体。
5. 安装入槽：将密封圈放入槽内，用手指按压使其服帖，禁止拉伸过长，保持自然状态。
6. 合盖测试：盖上腔室盖，对角拧紧螺栓，进行保压测试。

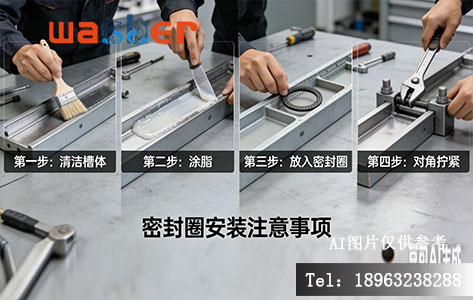

图3 - 安装步骤分解图（清洁槽体 -> 涂脂 -> 放入密封圈 -> 对角拧紧）

四、 隐形杀手：气体管路泄漏的精准检测方法

气管路泄漏通常发生在快插接头、电磁阀和流量计连接处。

1. 肥皂水检测法（最直观）在设备运行且通入气体时，将肥皂水或洗洁精水涂抹在接头处，观察是否有气泡产生。有气泡即为泄漏点。

• 适用场景：明显的外部泄漏。

2. 流量计“浮子”波动法在不开启等离子体的情况下，仅通入工艺气体。如果质量流量计（MFC）的浮子或读数在设定值上下剧烈跳动，且排除了电源干扰，则大概率是管路存在微漏气或堵塞。
3. 氦质谱检漏仪（专业级）对于高精度要求的设备，使用氦质谱检漏仪可以检测到10^-6 Pa·m³/s级别的微漏，精准定位漏点。

更换/紧固技巧：

• 发现气管老化变硬（甚至发白），必须整段更换，不要试图用生料带缠绕补救（会产生颗粒污染）。
• 快插接头拔出后，检查内部卡簧是否变形，变形必须更换。

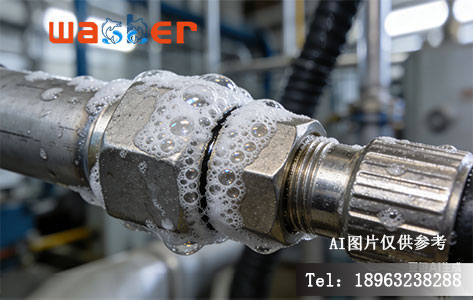

图4 - 气体管路检漏示意图

五、 不仅是维修：建立等离子体设备的预防性维护体系

与其坏了再修，不如防患于未然。建议制定以下维护周期：

• 日检：检查真空泵油位、设备有无异响、气压是否正常。
• 月检：目视检查密封圈有无压痕，紧固气管路接头。
• 季检：清洁真空腔室，更换空气滤芯，对运动部件加润滑脂。
• 年检：全面更换密封圈、真空泵油，校准流量计和真空规。

专家提示：如果您的设备用于医疗植入物或半导体封装等高可靠性领域，建议每半年进行一次完整的真空保压测试（在无工件状态下，观察1小时内真空度下降是否超过5Pa）。

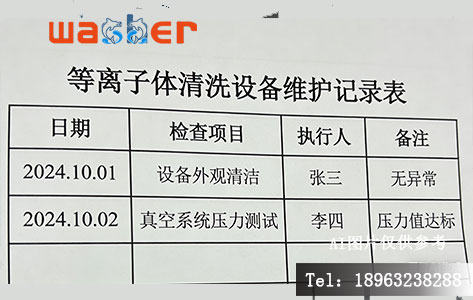

图5 - 等离子体清洗设备维护记录表模板

等离子体清洗设备的稳定性，直接决定了产品的良率和企业的生产成本。腔室密封圈和气体管路虽然是耗材和易损件，但只要掌握了科学的检测和更换方法，就能让设备常年保持“准新机”状态。

如果您在实际操作中遇到难以解决的泄漏问题，或者需要采购原厂规格的密封圈/管路配件，欢迎联系我们的技术团队，我们提供专业的选型指导和快速响应的维修服务。
