在半导体封装、光学镜片表面改性、塑料粘接前活化、医疗器材消毒等精密制造场景中，等离子清洗机是保障产品工艺良率的核心设备。但在长期运行过程中，设备难免出现起辉不稳定的故障 —— 表现为辉光断续闪烁、局部明暗不均、启动困难甚至无法起辉，轻则造成工件处理效果一致性差，重则导致整批产品返工，直接拖累生产进度。
不少一线运维人员遇到此类问题时，往往盲目拆解设备，既耽误时间又容易引发二次故障。结合十余年等离子设备运维与工艺调试经验，本文系统梳理起辉不稳定的核心诱因，给出从易到难的排查步骤，同时附上日常维护方案，帮助读者快速定位并解决问题，也为设备预防性维护提供参考。
一、等离子清洗机起辉不稳定的典型表现

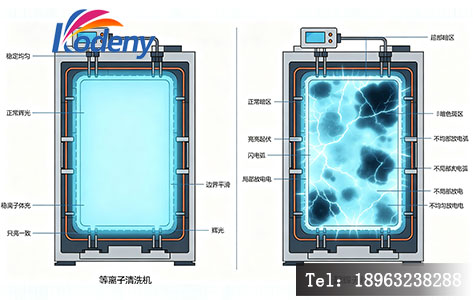

判断设备是否属于起辉不稳定，可对照以下 4 类典型现象，快速对标故障程度：
- 辉光断续闪烁：腔体内部辉光无法持续维持，呈现规律性或无规律的一亮一灭，伴随轻微的放电异响
- 辉光分布不均：腔体内局部区域辉光明亮、局部区域暗弱，工件不同位置的处理效果存在明显差异
- 起辉难度升高：正常状态下 1-2 秒即可完成起辉，故障时需要多次启动，或长时间处于暗放电状态无法击穿
- 辉光颜色异常：常规氩气 / 氧气等离子体呈均匀淡蓝色或粉紫色，故障时可能出现发白、发红、偏黄等异常颜色
二、等离子清洗机起辉不稳定的 6 大核心原因
等离子体的产生依赖 “真空环境 + 工艺气体 + 射频电场” 三个基本条件，任意环节出现波动，都会直接影响起辉稳定性。以下是工业场景中最高发的 6 类诱因：
- 真空度异常与腔体漏气

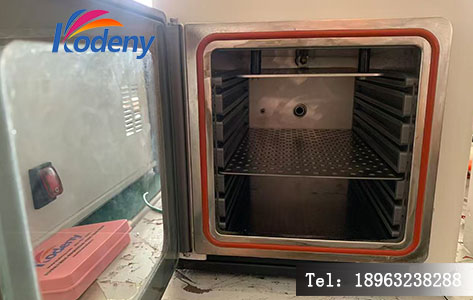

真空度是决定等离子体能否稳定维持的核心前提，常规等离子清洗的工作气压通常在 10-500Pa 区间。
- 当腔体存在漏气（密封圈老化、焊缝开裂、阀门密封失效、动密封磨损）时，外界空气持续渗入，导致腔体气压偏高且波动，气体分子密度过大，电子在电场中加速行程不足，电离效率下降，最终表现为辉光暗弱、闪烁不定。
- 若真空度过高（气体流量不足、抽速过大），腔体内气体分子数量过少，电离碰撞概率降低，同样会导致辉光无法持续维持。
真空漏气是工业现场起辉不稳定的第一高发原因，尤其是长期停机、更换工件架或检修后的设备，更容易出现密封问题。
- 工艺气体配比与流量波动
工艺气体（氩气、氧气、氢气、压缩空气等）的纯度、流量和配比，直接影响等离子体的电离特性。
- 若气瓶压力不足、气路过滤器堵塞、质量流量控制器（MFC）漂移或损坏，会导致气体流量忽大忽小，腔体气压随之波动，辉光同步出现强弱变化。
- 混合工艺气体的配比发生偏移时，由于不同气体的击穿电压、电离能存在差异，也会打破原有起辉平衡，造成起辉不稳。例如氧气比例升高时，辉光会整体偏亮且容易出现打火。
- 射频电源与匹配器阻抗失配

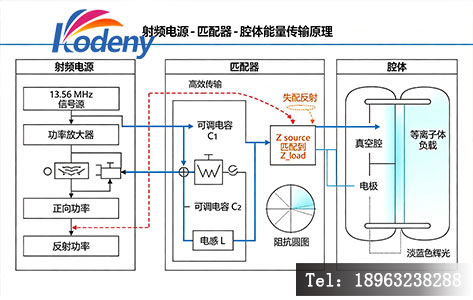

射频电源（工业常用 13.56MHz）为等离子体提供能量，匹配器则负责实现电源与腔体负载的阻抗匹配，保证能量最大化传输。
- 当匹配器内部可调电容 / 电感老化、积尘、机械卡滞，导致调谐精度下降，阻抗匹配失衡，大量能量被反射回电源，实际加载到腔体的功率不足且波动，就会出现起辉困难、辉光断续的问题。
- 射频电源自身输出功率不稳、高压线路接触不良，也会直接导致能量供给波动，引发起辉异常。
- 电极与腔体内壁污染损耗
电极是产生电场的核心部件，长期运行后会出现两类问题：
- 表面沉积污染物：处理含硅、含氟、高分子材质工件时，反应副产物会沉积在电极表面，改变电极表面的电场分布，导致局部起辉异常。
- 电极溅射腐蚀：长时间高能离子轰击会造成电极表面凹凸不平，电场集中在凸起位置，出现局部打火、辉光不均的现象。
同时腔体内壁的污染物也会参与等离子体反应，消耗电离能量，加剧起辉不稳定。
- 工件摆放方式与材质干扰
工件本身的摆放和材质也会影响电场分布，属于容易被忽略的诱因：
- 工件堆叠过密、遮挡电极板，或工件架安装位置偏移，会导致电场畸变，局部电场强度不足，辉光无法均匀覆盖。
- 高导电性工件（如大块金属）、形状复杂的工件，会改变腔体内部的电容负载，导致匹配器失配，间接引发起辉波动。
- 部分多孔、吸湿性强的工件会释放大量气体，短时间内改变腔体气氛，造成起辉瞬间不稳。
- 电气控制系统故障
控制系统的传感器、执行元件异常，会通过参数调节间接影响起辉稳定性：
- 真空计、流量计检测信号漂移，导致设备误判腔体状态，自动调节抽速或气体流量时出现偏差。
- 继电器、接触器接触不良，造成供电断续，射频电源启停异常。
- 设备 PLC 程序逻辑异常，自动匹配流程无法完成，导致起辉阶段功率输出不稳定。
三、起辉不稳定的分步排查与解决方法
按照 “从易到难、从外到内” 的原则，可按以下 6 步快速定位故障，多数场景下无需专业工程师到场即可解决：
- 现象观察与信息核对：记录辉光异常的具体表现，核对近期是否更换过气体、工件类型，是否进行过拆机检修，初步缩小故障范围。
- 真空系统保压测试：关闭充气阀，抽真空至额定值后关闭真空阀，观察 10 分钟内的压降，若压降超过 5Pa/min，判定存在漏气，逐一排查密封圈、阀门接口等易漏点，更换老化密封件。
- 工艺气路排查：检查气瓶剩余压力，清洗气路入口过滤器，对比 MFC 设定值与实际流量，偏差较大时进行校准或更换。
- 射频匹配验证：观察电源反射功率，若反射率持续高于 10%，手动调谐匹配器；调谐无效则拆机检查匹配器电容、电感是否积尘或损坏。
- 腔体与电极清洁：若设备长期未保养，取出电极用细砂纸打磨表面，用无水乙醇擦拭腔体内壁，空载运行氧气等离子体清洗 30 分钟。
- 电气系统检测：检查高压接线端子是否松动，校准真空计、流量计等传感器，排查控制线路接触不良问题。
四、日常维护减少起辉故障的要点
起辉不稳定多数源于保养不到位，落实以下 4 项日常维护，可大幅降低故障发生率：
- 定期检查气密性：每月做一次保压测试，每 3-6 个月更换腔体门密封圈，动密封处定期加注润滑脂。
- 定期清洁腔体与电极：根据使用频率，每 1-2 周做一次空载腔体清洁；每 3 个月打磨电极一次，去除表面沉积物与腐蚀层。
- 定期校准计量元件：每半年校准一次 MFC 与真空计，保证检测与控制精度。
- 规范工件摆放：严格按照设备要求摆放工件，避免遮挡电极，批量处理时预留均匀的气体流通间隙。
Q&A 常见问题解答
Q1：等离子清洗机起辉时亮时灭，最优先排查什么？
A1：最优先排查真空系统气密性。漏气是起辉闪烁的第一高发原因，可通过保压测试快速确认，再逐一排查密封圈、阀门等易漏点。
Q2：等离子辉光颜色发白是什么原因？
A2：通常是腔体漏气导致空气混入，或氧气比例过高、真空度偏低造成。建议先做保压测试，再调整气体配比与真空度。
Q3：更换工艺气体后起辉不稳，是设备坏了吗？
A3：不一定。不同气体的电离能和击穿电压不同，更换气体后需重新调整射频功率与匹配器参数，同时确认气体纯度与流量稳定。
Q4：起辉不稳定会对产品造成什么影响？
A4：会直接导致表面活化、刻蚀、清洗效果不均，降低产品粘接、镀膜、焊接的良率，严重时整批工件需返工处理。
