实验室匀胶机转速不准、波动大？5步快速校准与故障排查指南（附实操图解）

在微纳加工实验室里，如果说光刻机是“心脏”，那么实验室匀胶机（Spin Coater）就是“皮肤”。它负责将光刻胶均匀地旋涂在晶圆或玻璃片上，厚度的一致性直接决定了后续工艺的良率。

然而，很多科研新手甚至资深工程师都会遇到一个棘手的问题：明明设定了3000rpm，实际转速却只有2800rpm，或者转速在升速过程中剧烈波动。 这种“转速不准”不仅浪费昂贵的光刻胶，更会导致实验数据不可重复，让人抓狂。

今天，我们就来彻底解决这个问题。

一、 现象诊断：你的匀胶机“生病”了吗？

在动手拆机之前，我们需要先确认“症状”。匀胶机转速不准通常表现为以下三种情况：

1. 转速偏低/偏高： 设定值与实际值存在固定偏差（如设定5000rpm，实测仅4500rpm）。
2. 转速波动/不稳： 在旋转过程中，转速表数字上下跳动，导致胶膜出现波纹（Striation）。
3. 无法达到高转速： 低速正常，但一旦超过2000rpm，电机就停转或报错。

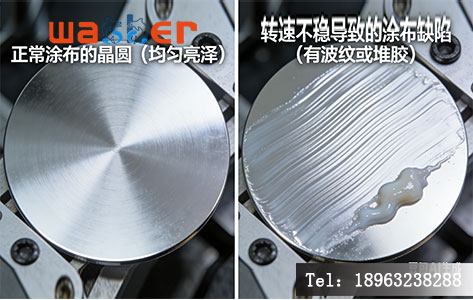

 图1：转速波动会导致光刻胶在离心过程中形成明显的同心圆波纹，严重影响薄膜均匀性

二、 核心原因：为什么转速会“跑偏”？

根据维修大数据统计，匀胶机转速不准的原因主要集中在以下三个方面：

1. 传感器故障（最常见）

老式或高频率使用的匀胶机，其光电编码器或霍尔传感器容易积灰或损坏。如果传感器信号反馈延迟，控制板就无法精准调节电压，导致转速失控。

2. 机械传动阻力

• 轴承缺油/磨损：主轴轴承干涩，增加了电机负载。
• 真空吸附过强：对于真空吸盘式匀胶机，如果气路堵塞或真空度过大，晶圆难以脱离或吸附过紧，会增加电机阻力，导致转速上不去。
• 碳刷磨损：有刷电机的碳刷磨损后，接触电阻变大，输出扭矩下降。

3. 控制参数漂移（PID设置）

现代智能匀胶机都有PID（比例-积分-微分）控制算法。如果长期未校准，或者电网电压波动较大，可能导致PID参数失配，系统反应迟钝。

三、 5步快速排查与校准流程

请在断电状态下进行机械检查，通电状态下进行参数调整。

步骤一：基础检查与复位

首先，检查电源电压是否稳定（建议配备稳压电源）。 其次，进行“恢复出厂设置”操作。很多时候，是因为误触了某种隐藏模式或用户自定义参数被修改。查阅说明书，找到Reset组合键（通常是长按某个功能键5秒）。

步骤二：清洁与润滑（解决机械阻力）

1. 清理主轴：使用无尘布蘸取少量酒精清理主轴和吸盘，确保没有胶渍或灰尘阻碍转动。
2. 检查真空度：盖上盖子运行，如果听到电机声音沉闷，尝试调低真空泵负压，或检查气路是否有泄漏。
3. 润滑轴承：在转轴缝隙处滴入一滴专用的高速仪表油（切忌使用普通机油，会吸附灰尘），手动盘车感觉阻力是否减小。

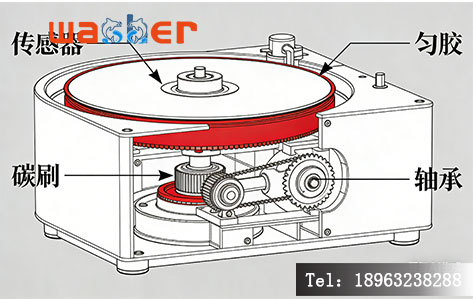

图2：定期检查电机碳刷长度（右下角）和编码器光栅盘（中间）是预防转速故障的关键

步骤三：传感器信号检测（专业级）

如果你有万用表或示波器：

1. 拆开后盖，找到连接电机的编码器。
2. 用手拨动转盘，测量信号输出脚的电压变化。正常的编码器应该输出规律的方波或正弦波。如果波形杂乱或无输出，说明编码器损坏，需要更换同型号配件。

步骤四：转速校准（Calibration Mode）

这是解决“转速不准”的核心步骤。大多数品牌匀胶机（如Laurell、Chemat、中科院微电子所的设备）都有隐藏的校准模式：

1. 同时按下 Menu + Enter + Speed+ 键开机进入工程模式。
2. 找到 Calibration 或 Sensor Offset 选项。
3. 使用激光转速计（光电转速表）对准旋转轴，测量实际转速。
4. 在系统中输入实测值，让系统自动修正误差系数。
   • 公式参考：新系数 = (设定转速 / 实测转速) * 旧系数

步骤五：PID参数微调

如果转速在加速过程中有“过冲”（超过设定值又回落）或“爬行”（很久才达到设定值）：

• 进入高级设置菜单，找到 PID Settings。
• P值（比例）：增大P值可以加快响应速度，但过大会引起震荡。
• I值（积分）：主要消除静差，如果转速总是达不到设定值，适当增大I值。
• 建议：每次调整幅度不超过10%，并记录变化。

图3：使用手持式激光转速计对准主轴反光贴纸，是校准转速最直接的手段（误差<1rpm）

四、 日常维护：如何避免“假性故障”？

很多时候，转速不准并非机器坏了，而是操作不当。

1. 环境温湿度：匀胶机应放置在恒温恒湿间。温度过低会导致润滑油凝固，湿度过高会导致电路板短路。
2. 动平衡：放置晶圆时务必居中！偏心放置会导致巨大的离心力不平衡，传感器会误判负载过重而启动保护机制，强制降低转速。
3. 定期保养：建议每半年更换一次真空泵油，每季度检查一次碳刷长度。

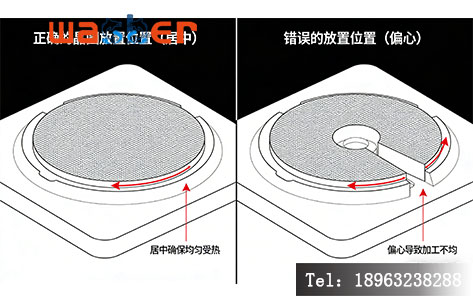

图4：晶圆必须严格居中吸附，偏心不仅导致涂布不均，还会引起转速反馈异常

五、 常见问题FAQ

Q1：匀胶机转速上不去，且噪音很大，是什么原因？ A： 大概率是机械卡死或轴承损坏。请立即停机，手动转动主轴。如果转不动，可能是轴承生锈或有异物掉入；如果能转动但有颗粒感，可能是轴承滚珠破碎。

Q2：数字显示正常，但实际转速很慢？ A： 这是典型的“霍尔传感器失效”或“电机失步”。显示板收到了信号，但电机没力气。请检查电机驱动板上的MOS管是否击穿，或者碳刷是否磨损到极限（长度<5mm）。

Q3：匀胶机转速校准后还是不准怎么办？ A： 排除传感器问题后，检查供电电压。如果实验室电压不稳，建议加装UPS或稳压器。另外，检查接地是否良好，干扰信号也会导致控制板误判。

Q4：不同品牌的匀胶机校准方法一样吗？ A： 逻辑相通，但进入工程模式的按键不同。Laurell系列通常通过按键组合，而国产设备（如沈阳科晶、中科微）通常在系统设置里有“校准密码”。建议先联系厂家获取密码，切勿乱调参数。

结语

实验室匀胶机转速不准是一个“小毛病，大影响”的问题。对于科研人员来说，掌握基础的故障排查思路和校准技巧，不仅能节省等待厂家工程师上门的时间（通常需要1-2周），更能深刻理解设备的运行机理。

如果您按照上述5步排查后问题依旧，建议联系设备厂家进行电机绕组检测或控制板更换。记住：精密的实验，从精准的转速开始！
