做完等离子清洗后，表面效果到底能‘保鲜’多久？

一、 为什么我们要谈论“保鲜期”？

在工业制造中，等离子清洗（Plasma Cleaning）已成为提升材料表面能、去除有机污染物的关键前道工序。然而，工程师们经常面临一个灵魂拷问：

“早上做的等离子清洗，下午粘接强度就下降了，这设备是不是坏了？” “清洗完的材料放了一周，为什么打印还是会掉墨？”

这并非设备故障，而是触及了等离子工艺中最核心的痛点——表面活化时效性。等离子处理创造的高活性表面，就像切开的苹果，在空气中会迅速“氧化”失效。理解这个“保鲜期”，是确保工艺稳定性的关键。

二、 核心真相：没有标准答案，只有“影响因素”

很多客户希望得到一个确切的数字：“到底能管几天？” 行业真相是：没有统一的保质期。

等离子处理效果持续时间主要受两大变量控制：基材本身（Material） 和 存储环境（Environment）。

1. 材质决定“基因”：亲水还是疏水？

• 金属与玻璃： 这类无机材料通常较为“顽固”。等离子处理能有效去除表面油污和氧化层，形成高活性表面。但如果不做防护，金属极易在空气中迅速形成新的钝化层或吸附空气中的碳氢化合物。通常保鲜期：24小时 - 72小时。
• 塑料（PP/PE/PTFE）： 这类高分子材料经过等离子处理后，表面引入了极性基团（如羰基、羟基）。然而，由于小分子链段的运动（链段重排），这些极性基团会逐渐向材料内部迁移，导致表面能衰减。通常保鲜期：4小时 - 48小时（PP/PE最短）。
• 橡胶与弹性体： 容易出现“喷霜”现象，且表面多孔，更容易吸附环境中的水分和杂质，时效性较差。

2. 环境是“催化剂”：洁净度与温湿度

• 洁净度等级： 在百级洁净房中存放，与在普通车间存放，效果天差地别。空气中的气溶胶、油脂是表面能的“杀手”。
• 温湿度： 高温会加速高分子链段的运动，导致活化层衰退；高湿环境虽然能暂时维持亲水性，但水分可能参与副反应，影响后续粘接的化学键合。

三、 科学解析：为什么效果会“过期”？

要解决顾虑，必须理解微观层面的物理化学变化：

1. 物理吸附（Physical Adsorption）： 处理后的高活性表面具有极高的表面自由能，会像磁铁一样吸附空气中的有机小分子（VOCs）。这层看不见的“污染膜”会覆盖活性位点。
2. 链段重排（Chain Reorientation）： 对于聚合物，表面引入的极性基团为了降低体系能量，会自发地翻转、重排，藏入材料本体内部，导致表面恢复疏水性。
3. 化学老化（Chemical Aging）： 活性自由基与氧气、水分反应，生成稳定的低能基团（如过氧化物），失去反应活性。

四、 工艺建议：如何锁住“新鲜度”？

既然“保鲜期”有限，如何保证良率？答案是：与时间赛跑。

1. 黄金法则：即洗即用（In-line Processing）

强烈建议：处理后立即进行下一道工序（如涂胶、印刷、 bonding）。 如果产线允许，将等离子清洗机与点胶机/贴合机集成在一条流水线上，中间传输时间控制在15分钟以内，这是保证等离子处理效果持续时间最大化的唯一终极手段。

2. 折中方案：氮气保护与真空包装

如果必须流转或暂存：

• 氮气柜保存： 将清洗后的产品放入充氮气的干燥柜中，隔绝氧气和水汽，可将保鲜期延长3-5倍。
• 真空包装： 适用于对时效性极度敏感的精密器件。

3. 工艺补偿：二次处理

对于存放时间过长的产品，在进行关键工序前，进行短时间的“二次等离子处理”以刷新表面活性。

五、 客户案例：从“掉胶”到“稳固”的转变

背景： 某医疗器械厂商生产输液管，需在PP管上粘接接头。原先工艺是清洗后堆放在周转箱，2小时后组装，不良率高达15%。

痛点： 认为等离子效果不稳定，甚至考虑更换昂贵的化学底涂剂。

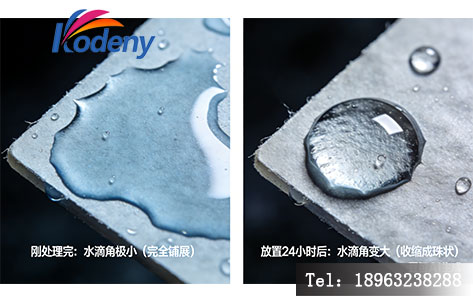

诊断： 我们通过接触角测试发现，清洗后初始接触角为30°，但2小时后回升至75°（疏水），证实是表面活化时效性导致粘接失效。

解决方案： 改造产线，实现“清洗-等离子-粘接”三工位连续作业，流转时间<30秒。

结果： 不良率降至0.5%以下，节省了化学试剂成本。

六、 结语

等离子清洗不是“魔法”，而是一门精密的表面科学。等离子处理效果持续时间的不确定性，恰恰是其高活性的证明。

不要试图寻找一个永恒的“保质期”，而应通过优化产线节拍和控制存储环境来管理这个时效。记住：最好的保护，就是立刻使用。

Q&A 板块

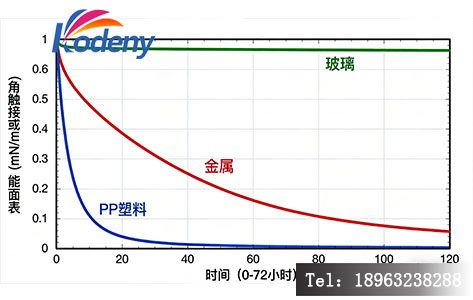

Q1：等离子清洗后的效果一般能维持多久？ A： 视材质而定。金属/玻璃可维持1-3天，塑料（PP/PE）通常仅能维持4-24小时，特氟龙等特种材料可能只有几小时。建议参考表面活化时效性曲线。

Q2：怎么判断等离子清洗效果是否还在？ A： 最直观的方法是测量水滴接触角。接触角越小（<10°），效果越好；若接触角明显变大，说明表面能衰减，需重新处理。

Q3：等离子清洗后放了一周还能用吗？ A： 不建议直接用于高可靠性粘接或印刷。如果必须使用，建议进行低温等离子的“二次活化”处理，或者使用摩擦力擦拭表面（仅限硬质材料），但最稳妥的方式是重新清洗。

Q4：为什么有些厂家说他们的等离子效果能保持一个月？ A： 通常是在处理后立即涂覆了一层保护底涂剂，或者使用了特殊的聚合类涂层（如PECVD），这属于“表面改性+涂层”工艺，而非单纯的清洗活化。单纯的清洗活化很难维持一个月。

做完等离子清洗后，表面效果到底能‘保鲜’多久？

免责声明
本文所介绍的产品参数及应用场景仅供参考，具体以产品实物及官方说明书为准。本文内容仅为行业知识分享，不构成任何采购建议。山东罗丹尼仪器有限公司保留对产品参数的最终解释权。
