UV臭氧清洗机如何提升晶圆良率？

一、 痛点直击：先进制程下的清洗挑战

在芯片制造的数百道工序中，清洗工艺占据了约30%的工作量。随着特征尺寸的缩小，传统的湿法化学清洗（如RCA标准清洗）面临两大瓶颈：

1. 化学残留风险：氢氟酸（HF）和硫酸等化学品若冲洗不净，会导致后续镀层剥离。
2. 图形损伤（Pattern Damage）：兆声波清洗可能导致精细结构坍塌，而干燥过程中的表面张力会引起图形变形。

二、 核心机制：UV臭氧清洗机如何“炼”就高良率？

UV臭氧清洗机并非简单的“水洗”，而是利用光化学氧化反应实现原子级清洁。其核心在于低压汞灯发出的两种波长紫外线（185nm和254nm）与高浓度臭氧的协同作用。

1. 光氧化分解（Photolysis）

• 185nm紫外光：直接打断有机物的化学键（C-C, C-H），将大分子碳氢化合物瞬间分解为CO₂和H₂O挥发。
• 254nm紫外光：具有强杀菌和分解臭氧的能力，生成高活性的原子氧。

2. 臭氧强氧化（Ozonation）

臭氧（O₃）作为强氧化剂，能将晶圆表面的有机残留物（如光刻胶残留、人体油脂、溶剂残留）氧化成低分子量的挥发性气体，被抽走。

关键点：实验数据显示，UV臭氧清洗对光刻胶（Photoresist）的去除效率（Removal Rate）可达99.9%以上，且属于“零损伤”工艺。

三、 提升良率的三大核心维度

为什么引入UV臭氧清洗机后，晶圆厂的良率（Yield）能显著提升？主要体现在以下三个维度：

1. 杜绝微粒污染，提升光刻对准精度

在光刻工序前，哪怕一颗0.1μm的微粒都会导致断路或短路。UV臭氧清洗的“气-固”反应模式，避免了液体介质带来的二次污染，大幅降低了表面微粒数（Particle Count）。

• 数据支撑：某8英寸产线引入UV臭氧清洗后，光刻工序的缺陷密度（Defect Density）从0.5个/cm²降至0.1个/cm²。

2. 增强表面亲水性，改善薄膜附着力

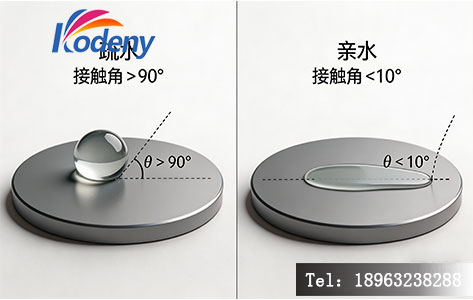

在进行原子层沉积（ALD）或化学气相沉积（CVD）前，晶圆表面必须具备极佳的亲水性。UV臭氧能将表面的疏水碳链替换为亲水的羟基（-OH），使水接触角（Contact Angle）接近0°。

• 工艺价值：亲水表面能确保薄膜均匀生长，避免空洞（Void）和剥离，这直接关系到器件的可靠性。

3. 无图形损伤，保护精细结构

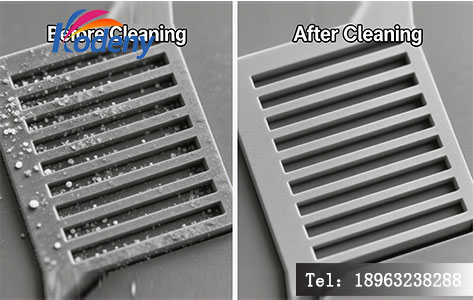

对于MEMS器件和3D NAND的高深宽比结构，液体的表面张力是巨大的破坏力。UV臭氧清洗是在气相中进行的，无表面张力，完美保护了脆弱的微纳结构，避免了“图形倒塌（Pattern Collapse）”现象。

四、 实际应用场景与选型建议

UV臭氧清洗机并非万能，但在以下场景中是“必选项”：

1. 去胶后清洗（PR Strip）：特别是干法去胶后的聚合物去除。
2. ALD/CVD前处理：作为标准清洗（RCA）后的补充，确保原子级界面。
3. 晶圆键合前处理：提高键合强度，减少空洞。
4. 光刻机镜头/掩膜版清洗：精密光学部件的有机物去除。

选型核心参数：

• 臭氧浓度（ppm）
• 紫外光强度（mW/cm²）
• 腔体材质（耐臭氧腐蚀，如石英、特氟龙）

五、 行业趋势：从单一清洗到组合工艺

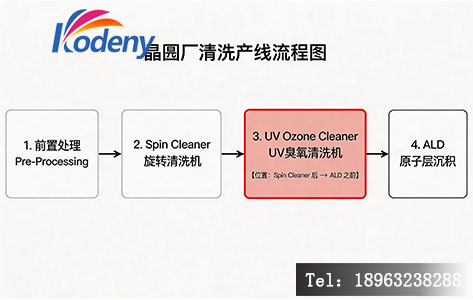

目前，先进晶圆厂多采用“RCA湿法清洗 + UV臭氧清洗”的组合拳。RCA负责去除颗粒和金属离子，UV臭氧负责去除有机物和实现亲水化。这种Hybrid（混合）清洗策略**已成为提升28nm以下制程良率的行业标准。

六、 结语

UV臭氧清洗机不仅仅是一台设备，更是半导体工艺从“微米级”向“纳米级”跨越的关键技术节点。通过原子级的有机物去除和零损伤的表面处理，它直接解决了制约晶圆良率的两大核心痛点——污染和界面缺陷。对于追求极致良率的芯片制造商而言，投资高性能UV臭氧清洗设备已不再是“可选项”，而是“必选项”。

Q&A 板块

Q1：UV臭氧清洗机会损伤晶圆表面的氧化层吗？ A： 不会。UV臭氧清洗属于低温（通常<100℃）、干式/气相清洗工艺，其氧化能力主要针对有机物（碳氢化合物）。对于二氧化硅（SiO₂）等无机层，在标准工艺时间内（2-5分钟）不会产生刻蚀或损伤，反而能修复表面缺陷。

Q2：UV臭氧清洗机能完全替代RCA清洗吗？ A： 目前不能完全替代，通常作为补充。RCA清洗（SC1/SC2）在去除金属离子和颗粒方面效果更好，而UV臭氧在去除有机物和光刻胶残留方面更具优势。两者结合（RCA+UV Ozone）是提升良率的最佳实践。

Q3：UV臭氧清洗机的主要耗材是什么？ A： 主要耗材是氧气（O₂）和电能。氧气通过紫外灯管转化为臭氧，无需化学药液，因此运行成本低且环保，无废液处理压力。核心维护件是紫外灯管（寿命约8000-10000小时）。

Q4：如何判断UV臭氧清洗机的效果好坏？ A： 主要通过三个指标检测：1. 水接触角（应<5°）；2. 表面碳含量（XPS检测，应极低）；3. 光刻胶残留量（颗粒计数器检测应为0）。
