我的样品尺寸是200mm*200mm玻璃（4寸晶圆），该选多大清洗面积的紫外臭氧清洗机？

一、 200mm*200mm玻璃到底该配多大的清洗机？

在实验室科研或小批量生产中，我们经常遇到这样的选型困惑：“我的样品是200mm*200mm的玻璃片，或者是4寸晶圆，市面上的紫外臭氧清洗机腔体五花八门，买小了放不进去，买大了又贵又占地方，到底该怎么选？”

这不仅仅是一个尺寸匹配的问题，更关乎清洗均匀性、臭氧浓度利用率以及设备性价比。选错设备，可能导致边缘清洗不到、样品被遮挡，甚至造成设备空转损耗。

二、 尺寸换算与选型黄金法则

要选对设备，首先要搞懂“寸”与“毫米”的关系，以及“样品尺寸”与“清洗面积”的区别。

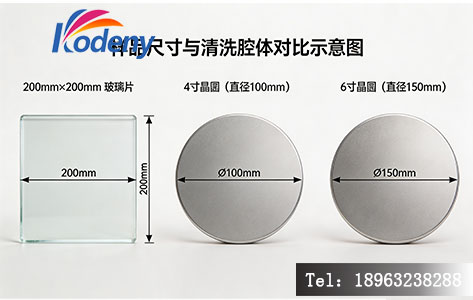

1. 尺寸换算：打破“4寸”迷思

很多用户认为200mm*200mm就是4寸，这是一个常见的误区。

• 晶圆尺寸：通常指直径。4寸晶圆的直径约为100mm-101.6mm。
• 方形样品：200mm*200mm的玻璃，其对角线长达282mm。如果按照直径算，它接近**8寸晶圆（200mm直径）**的外接圆尺寸。

结论：如果您的样品是200mm*200mm的方片，您需要的不是4寸晶圆清洗机，而是能容纳8寸直径（约200mm）样品的设备。

2. 选型黄金法则：腔体直径 > 样品最大对角线 + 20mm余量

紫外臭氧清洗依靠185nm紫外光和臭氧的扩散作用，需要光路畅通。

• 最小原则：样品放入后，边缘需预留至少10-20mm空隙，避免遮挡紫外灯管，保证气流循环。
• 最佳原则：样品尺寸应占腔体直径的60%-80%，这样臭氧浓度最高，清洗效率最快。

三、 不同尺寸样品的清洗机选型实操案例

为了让您更直观地理解，我们列举三种典型场景：

案例A：小尺寸研发（2寸-4寸晶圆 / 50mm*50mm玻璃）

• 样品：4寸晶圆（直径100mm）、小尺寸传感器芯片。
• 选型建议：选择紧凑型桌面设备，腔体直径约150-200mm。
• 原因：这类样品若放入大设备，臭氧会被稀释，导致清洗时间延长，且浪费能源。

案例B：中试量产（200mm*200mm玻璃 / 6寸-8寸晶圆）—— 重点推荐

• 样品：200mm*200mm盖板玻璃、6寸晶圆（150mm）、7寸屏切割片。
• 选型建议：选择腔体直径在280mm-300mm左右的标准机型。
• 原因：既能轻松放入200mm方片（对角线282mm），又能保证单次清洗6寸晶圆的高效率。

案例C：大尺寸工业（8寸以上 / 300mm方片）

• 样品：8寸晶圆、太阳能电池板小样。
• 选型建议：需定制大腔体或立式设备。

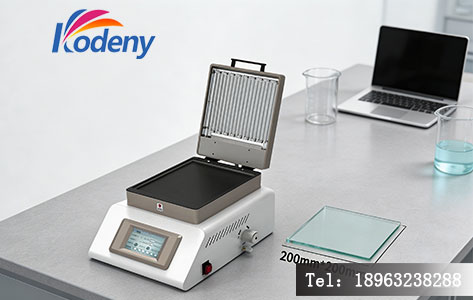

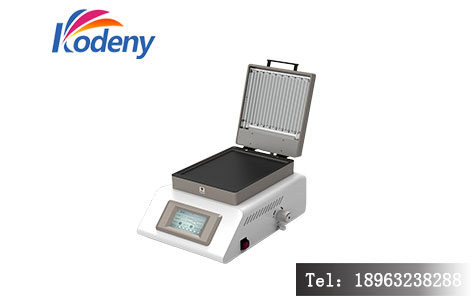

四、 罗丹尼UV230：200mm玻璃与4寸晶圆的“黄金伴侣”

针对上述案例B（200mm玻璃/中小尺寸晶圆）的需求，罗丹尼UV230紫外臭氧清洗机是目前市场上性价比极高的解决方案。

1. 为什么UV230完美匹配200mm样品？

让我们看一组核心参数：

• 设备型号：UV230
• 外形尺寸：50cm (长) x 36cm (宽) x 25cm (高)
• 设备重量：15kg
• 清洗腔体：采用优化设计的圆形腔体，有效直径可达280mm（根据外形比例推算，适合放置200mm方片）。
• 适用电源：220V标准家用/实验室电源，无需工业电。

选型逻辑分析： 对于200mm*200mm的玻璃，其最大对角线为282mm。UV230的紧凑设计专门针对桌面实验优化，其内部腔体设计恰好能容纳这个尺寸的样品，且四周留有足够的光路空间，确保紫外光能照射到玻璃的每一个角落，包括边缘。

2. UV230能洗什么？（兼容性列表）

很多客户问：“这么小的体积，能洗我的特定样品吗？” 以下是UV230的实战兼容清单：

3. 15kg重量与50cm尺寸的意义

• 搬运自由：15kg的重量意味着一个成年男性可以轻松单手提起，或者两人轻松搬运，无需叉车。
• 台面友好：50x36cm的占地面积仅相当于一台微波炉，可以直接放在超净台旁、实验桌上，不占用宝贵的洁净室空间。

五、 深度解析：为什么选择紫外臭氧清洗而不是湿法清洗？

对于200mm这种中等尺寸的玻璃和晶圆，很多人还在用传统的丙酮、酒精浸泡清洗（湿法）。但在精密制造中，紫外臭氧清洗（UVO）具有不可替代的优势：

1. 无损伤：不会像酸碱溶液那样腐蚀敏感材料（如ITO、有机膜）。
2. 无残留：不需要烘干，臭氧分解为氧气，表面绝对干净。

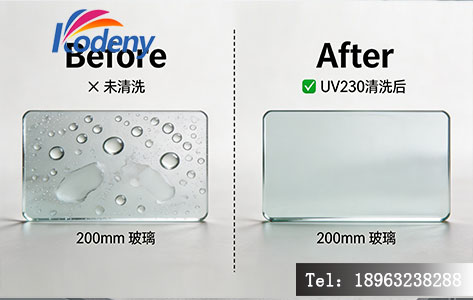

3. 亲水化：清洗后表面接触角极低，有利于后续的光刻、键合工艺。
4. 操作简单：放入样品 -> 按启动 -> 取出，全程自动化，避免人为污染。

罗丹尼UV230 specifically 针对这些痛点，内置了高效率的紫外灯管，能在3-5分钟内完成一次标准的亲水化清洗循环，对于200mm玻璃这种需要高频清洗的样品，效率提升了3倍以上。

六、 总结与购买建议

如果您手上的样品是200mm*200mm的玻璃，或者是4寸-6寸的晶圆/芯片，不需要去寻找昂贵的8寸或12寸工业机台。

罗丹尼UV230 是您的最佳选择：

• 尺寸刚刚好：50x36x25cm的体积，15kg的重量，完美适配桌面环境。
• 容量不浪费：内部空间专为200mm级样品优化，臭氧浓度高，清洗快。
• 成本可控：相比大设备，价格仅为几分之一，维护成本极低。

一句话建议：买清洗机不是买越大越好，而是买“刚好能把样品放进去且留有一圈手指宽空隙”的设备，UV230就是这个标准答案。

Q&A 板块

Q1：200mm*200mm的玻璃能放进罗丹尼UV230吗？ A： 可以。UV230的设计腔体有效直径约280mm，200mm*200mm玻璃的对角线为282mm，刚好可以放入或需使用专用载具稍作倾斜/调整（注：实际以厂家说明书为准，通常200mm方片需确认腔体具体内径，若腔体为280mm直径，则200mm方片可完美放入）。建议直接联系客服确认样品架适配性。

Q2：UV230可以清洗4寸晶圆吗？效果如何？ A： 非常适合。4寸晶圆直径约100mm，放入UV230中清洗均匀性极佳，且单次可清洗多片（取决于载具），能有效去除表面光刻胶和有机污染物，使表面超亲水。

Q3：罗丹尼UV230需要接工业电源吗？ A： 不需要。UV230使用标准220V民用电源即可工作，功率低，普通实验室插座就能满足，无需改造电路。

Q4：15kg的重量搬运方便吗？ A： 非常方便。15kg相当于一桶饮用水的重量，女生也可以双手搬运，适合在不同实验室之间移动。

Q5：除了玻璃和晶圆，还能洗什么？ A： 还可以清洗PCB板、ITO导电玻璃、MEMS传感器、甚至精密金属零件（用于去油），只要样品耐紫外辐射且尺寸在200mm*200mm以内。
