实验室等离子清洗机处理完后样品表面‘发白’/‘没效果’是什么原因？

一、 为什么你的等离子清洗“白费功夫”？

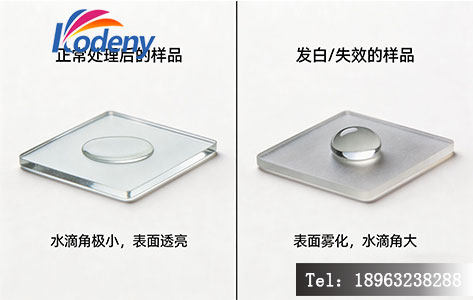

“明明设定了100W功率，处理了5分钟，为什么拿出来的样品不仅没变亲水，反而像蒙了一层雾，甚至出现了‘发白’的痕迹？”

这是我们在服务高校实验室和新材料企业时听到最高频的抱怨。等离子清洗技术作为一种“干式”清洗，具有无污染、高效、低温等优势，但如果不掌握其“脾气”，很容易陷入“假清洗”或“过度清洗”的陷阱。

二、 核心深度解析：5大导致“发白”与“没效果”的元凶

1. 真空度不足：最隐蔽的“杀手”

现象：样品表面不仅发白，甚至有轻微烧灼感，或者完全没变化。 原理：等离子清洗需要在高真空状态下产生辉光放电。如果真空腔体漏气或真空泵油乳化，腔体内残留大量空气（氧气、氮气、水蒸气）。

• 后果：高能粒子与空气分子碰撞，产生复杂的副反应，甚至在样品表面形成一层极薄的**“污染物沉积层”**，这就是“发白”的主要原因之一（类似于真空镀膜的反面效果）。 排查点：检查真空规管读数是否达到工艺要求（通常需<10Pa甚至<1Pa），检查密封圈是否老化，真空泵油是否需更换。

2. 功率与时间的“错配”：过犹不及

现象：

• 没效果：功率太低或时间太短，无法打断材料表面的化学键。
• 发白/蚀刻：功率过高或时间过长，导致材料表面被“刻蚀”粗糙化，或者发生了等离子体聚合反应（Plasma Polymerization），生成了疏水的聚合物薄膜。 数据参考：对于大多数高分子材料（如PDMS、PTFE），推荐功率在50-200W之间，时间30s-3min。具体需根据材料厚度调整。

3. 气体选择与流量错误

现象：亲水性维持时间极短，或者效果不稳定。 原理：

• 氧气（O2）：主要用于去除有机污染物，引入羟基、羧基等亲水基团。
• 氩气（Ar）：主要用于物理轰击，清洁表面但不改变化学性质。
• 氢气/氮气：用于还原或特定官能团引入。 误区：很多用户只用氩气清洗，期望获得亲水性，这是不现实的。必须配合氧气或空气进行氧化反应。如果气体流量过大，会导致腔体压力过高，抑制辉光放电；流量过小，则活性粒子不足。

4. 样品本身的“析出”与“老化”

现象：刚处理完效果很好，放置1小时后又恢复疏水（疏水恢复现象），或者特定材料（如PP、PE）处理后发白严重。 原因：

• 助剂析出：廉价塑料中的增塑剂、抗氧化剂在等离子轰击下迁移到表面，形成白色油状物。
• 低分子量物质（LMW）：高分子材料表面的短链分子被轰击后重排，形成疏水层。
• 解决方案：对于易析出材料，建议处理后尽快进行下一步工艺（如键合、涂覆），或采用二次清洗策略。

5. 腔体污染与“二次污染”

现象：每次开机第一炉样品效果最差，或者交叉污染。 原因：上一次实验残留的胶黏剂、光刻胶在等离子环境下碳化，附着在新样品上。 对策：定期使用无水乙醇或专用清洗剂擦拭真空腔体，并进行“空跑清洗”（不放样品，只通气清洗腔体）。

[图片预留位置 2]

• 图片建议内容：设备内部结构示意图或真空表读数特写。展示真空度与等离子激活效果的关系曲线。
• 图片ALT标签：真空等离子清洗机真空度与处理效果关系图
• 图片说明：图2 真空度低于10Pa时，活性粒子密度急剧下降，导致清洗失效

三、 实战解决方案：如何让等离子清洗“立竿见影”？

为了让您的实验数据更漂亮，建议执行以下SOP（标准作业程序）：

1. 预处理：用无水乙醇或去离子水超声清洗样品，去除肉眼可见的灰尘和油污（等离子不是万能的，它去不掉大颗粒）。
2. 设备校准：
   • 开启真空泵，空运行一次，确认极限真空度。
   • 设置气体流量计，建议从小流量（如10sccm）开始测试。
3. 参数阶梯测试：
   • 不要一次性设定长时间。采用“短时多次”策略。例如：功率80W，时间30s，测试水滴角；不行则增加到60s。
   • 观察辉光颜色：正常的清洗辉光应为均匀的淡紫色或粉红色。如果辉光发白、发黑或不均匀，说明气体不纯或真空度不够。
4. 后处理：处理完成后，样品应在10分钟内进行键合或涂覆，以利用最高的表面能。

四、 结构化数据：常见材料推荐参数速查表

以下为结构化表格：

五、 结语与Q&A

Q&A 高频问题解答

Q1：等离子清洗机处理后样品发白还能恢复吗？ A： 分情况。如果是真空度不足导致的沉积物，可以重新放入高真空腔体，用大流量氧气反吹清洗掉；如果是材料本身被刻蚀或助剂析出，通常不可逆，需重新制备样品。

Q2：为什么等离子清洗后亲水性维持时间很短？ A： 这是高分子材料的“疏水恢复”特性。低分子量链段会向表面迁移。建议处理后立即进行下一道工序，或在表面涂覆一层防恢复涂层。

Q3：常压等离子和真空等离子哪个效果好？ A： 真空等离子能量高、均匀性好、清洗彻底，适合精密实验和半导体封装；常压等离子方便、无需抽真空，适合流水线生产和局部清洗，但处理深度较浅。

Q4：等离子清洗会损坏样品吗？ A： 会。如果功率过高、时间过长，会导致样品表面碳化、变黄或性能下降（如膜材料被击穿）。务必先做小样测试。

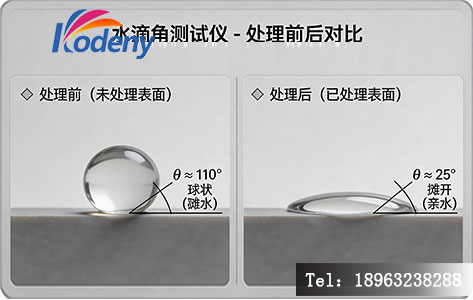

Q5：水滴角测试是判断效果的唯一标准吗？ A： 不是。水滴角测试表面能，但对于需要粘接或焊接的样品，粘接强度测试和XPS（X射线光电子能谱）分析才是金标准，能检测具体的官能团变化。

六、 写在最后

实验室等离子清洗机的效果受多重因素耦合影响。当遇到“发白”或“失效”时，请不要急于怀疑设备质量，先按照“真空度 -> 气体纯度 -> 功率时间 -> 材料特性”*的逻辑链条进行排查。

如果您在实验中遇到具体参数难题，欢迎在评论区留言您的材料类型和工艺目标，我们的工程师将为您提供定制化参数建议。

实验室等离子清洗机处理完后样品表面‘发白’/‘没效果’是什么原因？

免责声明
本文所介绍的产品参数及应用场景仅供参考，具体以产品实物及官方说明书为准。本文内容仅为行业知识分享，不构成任何采购建议。山东罗丹尼仪器有限公司保留对产品参数的最终解释权。
