不用光刻胶，等离子清洗如何实现原子级微纳刻蚀？

一、光刻胶的“天花板”与等离子技术的突围

当芯片工艺节点缩小至5nm以下，传统液态光刻胶面临着分辨率极限、显影残留及线宽粗糙度（LWR）的三重拷问。在先进封装与MEMS器件制造中，一种“无胶”革命正在悄然发生——利用等离子清洗机产生的活性粒子，不仅能彻底清除残留，更能直接作为“原子级刻刀”，在硅基、金属及二维材料上刻画出惊人的微纳结构。这不仅是工艺的迭代，更是微纳制造逻辑的重构。

二、 技术原理解析：等离子体的“双重奏”

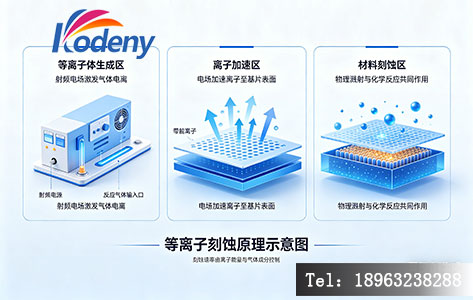

等离子清洗刻蚀并非简单的清洗，而是基于物质第四态——等离子体的高能物理化学过程。

1. 物理轰击（原子级喷砂）：在真空腔体（10⁻²至10⁻³毫巴）中，通过射频（RF）或微波电场将氩气（Ar）、氧气（O₂）电离。高能离子（如Ar⁺）在电场加速下，像无数微型炮弹轰击表面，通过动量传递剥离颗粒与氧化物，且不产生化学损伤。
2. 化学分解（分子级消解）：氧自由基（O）、氢自由基（·H）与有机污染物（如光刻胶、油脂）发生链式反应，将其分解为CO₂、H₂O等挥发性小分子，被真空泵瞬间抽离。这种“气态产物”特性确保了无残留，避免了湿法刻蚀的表面张力塌陷问题。

三、 无需光刻胶的三大实现路径

1. 硬掩模技术：刻蚀界的“钢铁侠”

在3D集成与异质集成中，光刻胶因软性特质难以承受深硅刻蚀（DRIE）的长时间轰击。此时，硬掩模（如氮化硅、金属层）成为主角。

• 流程：先将图形转移至高硬度、高化学稳定性的硬掩模层，再利用ICP（感应耦合等离子体）进行高深宽比刻蚀。
• 优势：硬掩模能实现纳米级图形的保真度转移，且耐受极端工艺环境。例如在12英寸晶圆厂，利用硬掩模进行硅通孔（TSV）刻蚀，深宽比可达10:1以上，侧壁垂直度优于89°。

2. EUV诱导氧化：光刻胶的“替身术”

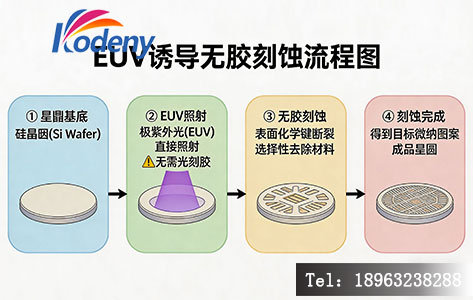

2023年《Science》子刊的一项突破性研究展示了无胶EUV光刻的可行性。利用极紫外（EUV）光子照射氢封端的硅表面，诱导表面氧化生成致密的二氧化硅层，该氧化层直接作为刻蚀掩模。

• 实操：通过调整EUV剂量（如68 J/cm²），可精确控制低价氧化物（Si¹⁺-Si³⁺）向SiO₂的转化，随后在TMAH溶液中显影，即可将图案转移至硅衬底，实现75nm半间距的光栅结构。这一方法彻底绕开了光刻胶的分辨率限制。

3. 纳米材料直刻：DOLFIN技术的魔法

美国芝加哥大学开发的“DOLFIN”技术，通过设计纳米粒子的化学涂层使其具有光反应性。将纳米“墨水”涂覆基底后，通过掩膜版曝光，光线照射区域的粒子直接交联固化，未照射区域被水冲走。这种方法适用于金属、半导体、氧化物等多种纳米材料，无需任何中间介质，直接成型。

四、 工业实战：从芯片到光伏的全面渗透

案例A：5nm芯片制程中的“清道夫” 在先进制程中，等离子清洗不仅用于去胶，更用于原子层刻蚀（ALE）。通过毫秒级的脉冲等离子调控，既能清除0.1微米厚的光刻胶，又能确保下方仅3纳米厚的金属线路毫发无损。某12英寸晶圆厂实测数据显示，引入该技术后，颗粒污染降低至个位数/片，良品率提升12%。

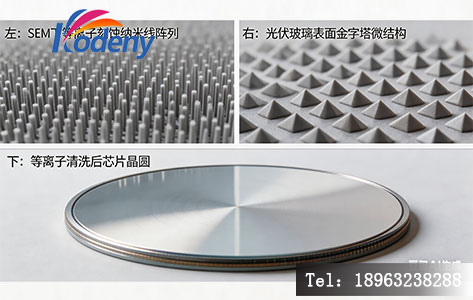

案例B：光伏与光学的表面微纳结构

• 光伏：利用等离子刻蚀在玻璃表面制造金字塔状微结构，利用光陷阱效应使太阳能转化效率提高5%。
• 光学：在手机摄像头镜片上，通过01秒的等离子轰击，去除纳米级灰尘的同时，刻蚀出周期性波纹结构，提升透光率。

五、 挑战与未来：绿色智造的新高度

尽管等离子技术优势显著，但仍面临挑战：高端射频电源依赖进口、大规模连续生产需突破真空限制。未来的突破口在于：

1. 大气压等离子技术：无需真空腔，通过喷枪直接处理，适用于卷对卷柔性电子生产线。
2. AI智能工艺：集成算法自动优化功率、气体流量与时间，降低对操作人员的技术门槛。
3. 绿色能源结合：利用太阳能供电降低能耗，推动“绿色智造”。

Q&A 板块（用户常问问题）

Q1：等离子刻蚀会损伤材料基底吗？ A： 通过精确控制参数（如采用脉冲模式、低温等离子），可以实现“自终止”刻蚀。例如在处理28nm芯片时，能精准去除光刻胶而不损伤下方的金属线路。物理轰击主要针对污染物，化学反应具有高选择性，对基底损伤极小。

Q2：为什么干法刻蚀比湿法刻蚀更适合微纳加工？ A： 湿法刻蚀具有各向同性，会产生严重的“侧向钻蚀”，导致图形失真，难以控制微米级线宽。而干法刻蚀（如RIE、ICP）具有极好的各向异性，能实现垂直侧壁和高深宽比结构，是纳米级器件制造的唯一选择。

Q3：等离子清洗机可以处理复杂形状的工件吗？ A： 可以。等离子体具有极强的扩散性，能均匀覆盖复杂几何表面，如微流控芯片的微通道、深孔、光栅结构等，实现无死角清洗和刻蚀，这是传统湿法清洗无法做到的。

Q4：无光刻胶技术目前成熟了吗？ A： 在特定领域（如EUV诱导氧化、硬掩模刻蚀、纳米材料直写）已实现量产应用，但在通用逻辑芯片制造中，光刻胶仍是主流。无胶技术是未来突破1nm制程的关键储备技术，目前正处于快速产业化阶段。
