实验室里忙活半天，把硅片、玻璃基片放进紫外臭氧清洗机，本以为十几分钟就能获得高亲水性表面，结果处理完一测水滴角还是很大，或者光刻胶残留依旧明显。反复延长处理时间也不见效，这时候很多人的第一反应是“机器坏了，报修”。但实际排修中发现，超过七成的情况并不需要更换核心部件，臭氧生成不足和清洗不干净的问题，往往可以通过系统排查自行解决。这篇文章就围绕真实使用场景，帮你把“臭氧感觉不够”和“就是洗不干净”这两件事彻底理清，并给出可照着做的解决路线。
紫外臭氧清洗机（UV-Ozone Cleaner）主要依赖低压汞灯发出的两条特征谱线工作：185 nm紫外线将空气中的氧气（O₂）分解为氧原子，氧原子与氧分子结合生成臭氧（O₃）；同时254 nm紫外线照射臭氧使其分解，产生高活性的原子氧。这些活性氧与基片表面的有机污染物快速反应，生成CO₂、H₂O等挥发性产物，被气流带走，从而实现原子级洁净表面，并使表面形成良好的亲水性。
理解这个过程就能抓住一个关键——足量且稳定的臭氧是清洗能力的源头。如果臭氧产生环节被削弱，即使延长处理时间，表面有机物的氧化速率仍会大打折扣，直观反映就是清洗不干净、亲水性差、粘接或镀膜效果不理想。
很多用户在遇到清洗效果变差时，通常会直接怀疑“灯管坏了”。灯管确实是核心，但绝不是唯一变量。根据实际维护经验，以下五个方面需要逐一排查：
① 紫外线灯管老化或失效
低压汞灯的185 nm输出强度会随着使用时间逐渐衰减，一般建议有效寿命在1000～3000小时（视灯管类型和制造工艺）。一旦185 nm辐射强度下降，即使灯管依旧发亮，臭氧产量也会明显减少。有些设备腔体仍可见蓝紫色辉光，但那主要是可见光，并不能代表臭氧生成能力。如果灯管使用时长已接近或超过标称寿命，臭氧不足大概率就是它了。

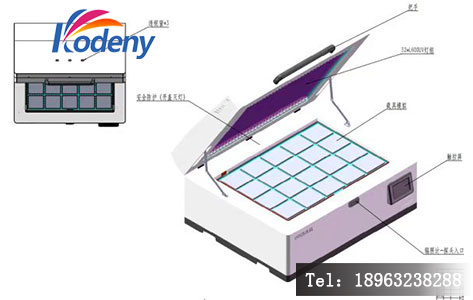

② 石英窗或灯管护套污染
灯管与样品之间通常设有石英隔离窗，或者灯管自身带有石英护套。石英对185 nm紫外线的透过率极高，但一旦表面附着挥发物、沉积膜层或手指印，就会强烈吸收短波紫外线，直接阻断臭氧生成。常见污染物包括真空脂挥发物、光刻胶残留蒸气、环境中的有机硅等。很多时候，肉眼看到石英窗“雾蒙蒙”或呈现白雾状，就说明需要清洁。
③ 供气气路堵塞或气源问题
如果设备采用外接氧气或干燥空气来提高臭氧产率，气路上的微小堵塞、过滤器积尘、流量计失调都会导致腔内氧气浓度不够。有些用户长年只使用压缩空气却未更换过滤芯，气源中的油水混合进入腔体反而污染石英窗，形成恶性循环。即便是不带外部供气的简易型，进气口防尘网堵塞也会影响自然对流中的氧气供给。
④ 环境湿度过高
高湿环境中，水分子会竞争吸收185 nm紫外线，同时臭氧会与水汽反应生成OH自由基而快速消耗，导致稳态臭氧浓度显著降低。尤其在南方梅雨季或无空调控制的实验室，湿度超过70%时，清洗机性能下降会非常明显。
⑤ 镇流器或供电异常
灯管由镇流器驱动，若镇流器性能衰减、输出电压不稳，灯管即便点亮也无法达到正常紫外输出。此外，部分设备带有安全互锁开关，若箱体关闭不严致微动开关接触不良，也可能使灯管间歇工作或功率不足，直接表现为臭氧量忽大忽小。
有时候臭氧浓度并不低，但清洗依然不干净，这时就必须跳出“唯臭氧论”，从工艺和设备整体找原因：
· 样品初始污染过重：厚层油脂、大面积光刻胶残膜超出臭氧清洗能力极限，需先用溶剂预清洗。
· 样品摆放不合理：多片基片堆叠或紧贴腔壁，遮挡紫外线并阻碍活性氧扩散，造成均匀性差。
· 处理时间与温度不匹配：低温下氧化反应速率变慢，需要的处理时间更长；有些带加热台的设备没有达到设定温度就放入样品。
· 排气不畅：反应产物若不能及时排出腔体，会抑制进一步氧化，甚至重新沉积。
因此，出现“洗不干净”时，建议先用已知洁净的标准片进行验证测试，判断问题出在设备端还是样品端。
四、5步排查法，从根源恢复清洗能力
将前述原因整合成可逐项执行的排查流程，绝大部分故障都能在30分钟内定位：
第1步：检查灯管点亮状态与累计时长
记录灯管已使用小时数，查看点亮后腔内是否有稳定辉光。接近寿命终期就更换同型号新灯管，换好后预热10分钟再测效果。
第2步：目视检查并清洁石英窗或灯管护套
待设备冷却后，打开腔体，用强光手电贴窗照射，观察有无雾状膜或斑点。清洁时用无尘布蘸取少量异丙醇或无水乙醇，从中心向边缘单向擦拭，严禁干擦和来回摩擦。污染较重时，可先用紫外臭氧本身空跑清洗循环，但前提是灯管尚有余力。
第3步：确认供气状况
若设备有外接气口，检查气路过滤器是否变色、流量计浮子是否稳定。可使用纯氧或-60℃露点的干燥空气，流量通常在1～5 L/min。无外接供气的机型，用软毛刷清理进气防尘网。
第4步：测量腔体环境与湿度
在设备旁放置温湿度计，确保环境湿度＜50%为佳。必要时开启实验室除湿机，或选择湿度较低的时段处理关键样品。
第5步：简易效果验证与臭氧浓度检测

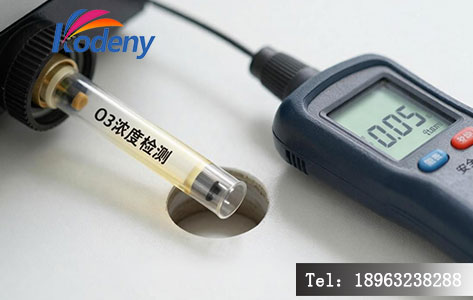

有条件的可采用臭氧检测仪监测腔体或排气口臭氧浓度，与设备原始指标对比。没有仪器时，用标准污染物（如滴加微量光刻胶的硅片）做对照试验，记录重新出现良好亲水性的最短时间，并与以往正常数据比较，判断性能恢复程度。
紫外臭氧清洗机并非免维护设备，养成定期保养习惯比反复抢修更省心：
每1～2周清洁一次石英窗，视使用频率和样品挥发物情况决定。
· 灯管计时：建立灯管更换档案，提前采购备件，避免停机。
· 每月检查气路：更换进气过滤器，排出空气压缩机储气罐积水。
· 季度性能核对：用标准片测试并记录清洗效果，建立性能基线。
· 安全注意：臭氧对人体有刺激性，运转中确保排放管路连接完好，腔体密封圈无老化，工作区域通风良好。
做到以上几点，紫外臭氧清洗机可以长期保持在出厂时90%以上的清洗能力，不仅节省外修费用，更能保障实验的可重复性。
Q1：紫外臭氧清洗机臭氧浓度多少才正常？
A：不同机型差异较大，一般在几十到几百ppm量级。实验室开盖式小设备排气口附近常能检测到10～100 ppm。关键是达到自身历史正常水平，而非追求绝对数值。
Q2：如何不用仪器判断臭氧是否充足？
A：可通过标准污染物清洗速度或水滴角变化间接判断。若标准片原本10分钟即可亲水，现在需30分钟以上，且灯管已亮，基本说明臭氧生成能力下降。
Q3：紫外臭氧清洗机能一直用空气不接氧气吗？
A：可以，空气中21%是氧气，能产生臭氧，但效率低于纯氧，且容易生成副产物。如果工艺要求高洁净度或高氧化速率，建议使用氧气或干燥空气。
Q4：灯管还能亮，就说明臭氧产生正常吗？
A：不一定。灯管可见光亮不代表185 nm紫外输出足够，老化后短波紫外衰减远快于可见光，必须结合清洗效果或臭氧检测判断。
Q5：清洗不干净，把处理时间加倍可以弥补吗？
A：有限度。如果臭氧浓度极低，单纯延长时间效果很差，还会增加基片表面再污染风险。应先恢复臭氧生成能力。
Q6：石英窗用什么清洁不会损坏？
A：推荐使用光谱纯异丙醇和无尘布，单向擦拭。避免使用丙酮或强碱，以免损伤石英表面增透膜或造成微划痕。
Q7：环境湿度具体怎么影响？
A：湿度过高会消耗臭氧和衰减紫外线，腔体内部可能出现水汽凝结，严重时导致清洗不均匀甚至停止产生臭氧。建议控制湿度在50%以下。
