环渤海半导体制造升级新引擎：等离子清洗机如何破解晶圆清洗与刻蚀难题？

在半导体产业向高端化跃迁的今天，环渤海区域凭借北京、天津、大连、青岛等城市的产业集群优势，正加速打造"设计-制造-封装"全产业链生态。作为芯片制造的核心环节，晶圆表面的清洁度与微结构精度直接影响芯片良率——数据显示，晶圆表面每残留1个分子级污染物，可能导致10%以上的电路失效。在此背景下，半导体等离子清洗机凭借"低温高效、精准可控"的技术优势，成为环渤海半导体制造企业提升竞争力的关键设备。

晶圆污染：芯片良率的"隐形杀手"

半导体制造中，晶圆需经历光刻、沉积、离子注入等数十道工序，每一步都可能引入污染物：

光刻胶残留：光刻工艺后，未曝光的光刻胶需彻底清除，否则会影响后续刻蚀精度；

有机污染物：来自环境粉尘、设备油污或前道工序的有机物，会在晶圆表面形成绝缘层，阻碍金属连线；

金属离子污染：刻蚀或离子注入设备残留的铝、铜、钠等离子，会导致漏电流增加、器件性能退化；

颗粒杂质：空气中的微尘或工艺副产物颗粒，可能造成电路短路或断路。

传统清洗方式（如湿法清洗）依赖化学试剂，易损伤晶圆表面，且难以处理纳米级微结构；干式清洗则存在效率低、均匀性差等问题。而等离子清洗机通过激活惰性气体（如氩气）或反应气体（如氧气、氟化氢），产生高活性等离子体，既能精准去除污染物，又能避免液体残留，成为解决上述痛点的"金钥匙"。

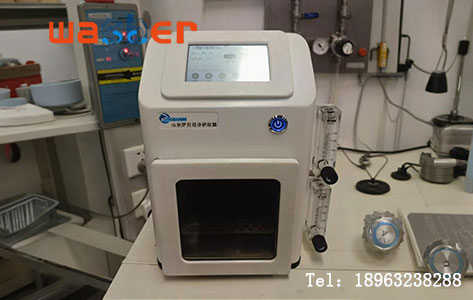

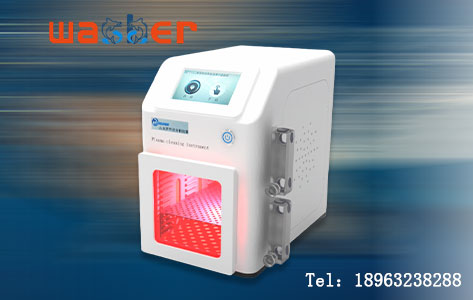

罗丹尼PCM-3等离子清洗机

等离子清洗机：从"清洁工"到"微雕师"的双重使命

在环渤海区域的半导体制造车间，半导体等离子清洗机的应用已从单纯的清洗，延伸至刻蚀工艺，成为"清洗+加工"一体化的核心设备。其技术原理可概括为"等离子体活化+表面相互作用"：

1. 清洗环节：微观世界的"精准清扫"

等离子清洗机通过射频电源（通常13.56MHz）将气体电离为电子、离子、自由基等活性粒子，这些粒子以每秒数百米的速度轰击晶圆表面：
物理作用：高能离子撞击污染物分子，使其脱离晶圆表面；

化学作用：活性自由基与污染物（如有机物中的C-H键）发生氧化反应，生成CO?、H?O等易挥发物质，被真空系统抽走。

以某天津集成电路制造企业为例，引入全自动等离子清洗机后，光刻胶残留去除率从92%提升至99.8%，金属离子污染量降低至0.1ppm以下，晶圆清洗工序耗时缩短40%，年度良率提升约8%。

2. 刻蚀环节：纳米级的"微结构雕刻"

在硅片微结构加工中，等离子清洗机可切换为"刻蚀模式"：通过调节气体配比（如CF2/O2混合气体），等离子体中的氟自由基选择性刻蚀硅表面的氧化层或掺杂层，同时保持硅基底的完整性。这种"各向同性+各向异性"结合的刻蚀能力，能实现：
微纳级精度：可加工宽度仅50nm的沟槽或孔洞；

高深宽比：垂直刻蚀深度可达数百纳米，侧壁粗糙度小于1nm；

均匀性控制：整片晶圆的刻蚀速率偏差＜5%，满足先进制程（如7nm、5nm）要求。

大连某半导体设备企业的技术负责人透露："我们为客户定制的高深宽比等离子刻蚀设备，已应用于传感器芯片的MEMS结构加工，客户反馈刻蚀均匀性达到国际一线水平，产线良率稳定在98%以上。"

环渤海半导体产业的"等离子机遇"

当前，环渤海区域已成为我国半导体产业的重要增长极：北京聚集了中芯国际、北方华创等龙头企业；天津依托滨海新区打造集成电路设计产业园；青岛、烟台等地则在封装测试领域加速布局。据SEMI（国际半导体产业协会）统计，2024年环渤海地区半导体制造设备投资额同比增长25%，其中等离子清洗/刻蚀设备的需求占比达18%，远超行业平均水平。

这一趋势背后，是国产半导体设备的崛起：国内企业通过自主研发，已突破等离子体控制、反应腔设计、工艺参数优化等核心技术，部分产品性能达到国际同类水平。例如，北京某半导体装备公司的等离子清洗机已通过中芯国际、长江存储等头部企业的产线验证，市场份额从2020年的5%提升至2024年的22%。

等离子技术驱动半导体"中国智造"

从清洗到刻蚀，从解决污染到创造微结构，半导体等离子清洗机正成为环渤海半导体制造升级的关键支撑。随着国内企业在技术研发、工艺优化上的持续投入，等离子设备不仅将助力本土芯片良率突破99%大关，更将为我国在全球半导体产业链中赢得更多话语权。对于环渤海区域的半导体企业而言，抓住等离子技术红利，既是应对国际竞争的必然选择，也是实现"中国智造"的重要路径。
