闪蒸成膜仪怎么抑制咖啡环效应？四大核心机制深度解析

一、咖啡环效应：薄膜制备中的共性难题

在实验室薄膜制备过程中，很多科研人员都会遇到这样的问题：滴涂或旋涂的液膜干燥后，边缘区域明显增厚，中心区域偏薄，形成类似咖啡渍干涸后的环状图案 —— 这就是咖啡环效应（Coffee Ring Effect）。

这一看似普通的物理现象，却是制约薄膜器件性能的关键瓶颈。在钙钛矿太阳能电池、有机半导体器件、生物传感芯片、量子点发光膜等高端领域，薄膜厚度的均匀性直接决定了器件的光电转换效率、检测灵敏度和使用寿命。传统自然干燥或普通加热干燥的方式，几乎无法避免咖啡环效应的产生，导致实验重复性差、良率偏低。

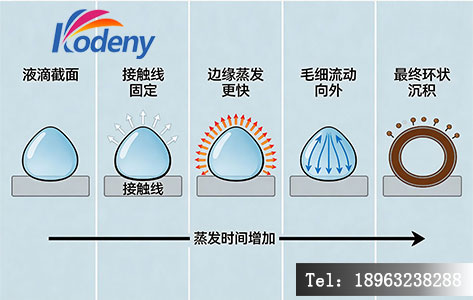

（一）咖啡环效应的形成机理

咖啡环效应的本质是液滴干燥过程中的毛细流动现象。1997 年，宾夕法尼亚大学物理学家 Deegan 等人在《Nature》杂志上首次系统揭示了其形成机制：

1. 蒸发速率不均：液滴与基底接触后，边缘区域的溶剂蒸发速率显著高于中心区域。这是因为边缘处液体与空气接触的比表面积更大，且三相接触线被钉扎在基底表面无法自由收缩。
2. 向外毛细补偿流：为了补充边缘快速蒸发损失的液体，液滴内部会形成从中心指向边缘的径向毛细流动。
3. 颗粒定向迁移：悬浮在溶剂中的溶质颗粒或功能分子，会随着毛细流动被携带至液滴边缘，并随着溶剂不断蒸发而在边缘处持续沉积。
4. 环状沉积形成：干燥完成后，大部分溶质颗粒富集在边缘区域，中心区域溶质稀少，最终形成中间薄、边缘厚的环状沉积图案。

简单来说，只要液滴的接触线被钉扎、且存在由边缘向中心的蒸发速率梯度，就必然会产生向外的毛细流动，进而引发咖啡环效应。这也是为什么绝大多数湿法成膜工艺都难以彻底规避这一问题。

（二）咖啡环效应的实际危害

在科研与工业生产中，咖啡环效应带来的负面影响十分显著：

• 薄膜均匀性差：膜厚偏差可达数倍甚至一个数量级，无法满足高精度器件要求
• 器件性能波动大：同一基底上不同位置的光电性能差异明显，实验重复性差
• 材料利用率低：中心区域材料不足，边缘区域材料过剩，造成功能材料浪费
• 后续工艺困难：不均匀的表面形貌会影响上层薄膜的沉积质量，增加器件缺陷

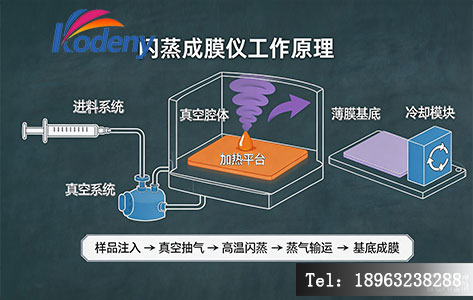

二、闪蒸成膜仪的工作原理概述

闪蒸成膜仪是一种基于真空快速溶剂抽提原理的薄膜制备辅助设备，核心是通过毫秒级的真空环境切换，配合精准温控系统，使湿膜中的溶剂在极短时间内均匀挥发并诱导溶质快速结晶成膜。

其基本工作流程分为三个阶段：

1. 上样阶段：将旋涂或滴涂后的湿膜基底迅速放入真空腔体中闭合密封
2. 闪蒸阶段：大功率真空系统瞬时抽气，腔体内压力在数秒内降至数十帕斯卡以下，溶剂沸点骤降，实现整体同步快速挥发
3. 成膜阶段：配合基底加热与冷却模块，精确控制溶质的成核与生长过程，形成致密均匀的固态薄膜

与传统加热烘干、自然晾干相比，闪蒸成膜的核心区别在于：溶剂挥发由 "表面逐层向内" 的模式转变为 "整体均匀抽提" 的模式，从动力学根源上改变了液滴干燥的流体环境，这也是其能够有效抑制咖啡环效应的基础。

三、闪蒸成膜仪抑制咖啡环效应的四大核心机制

闪蒸成膜仪并非通过单一手段抑制咖啡环效应，而是通过多物理场协同作用，从多个维度同时破坏咖啡环形成的必要条件。

机制一：毫秒级快速挥发，缩短毛细流动时间窗口

咖啡环效应的形成需要时间 —— 溶质颗粒需要随着毛细流动迁移到边缘并沉积。如果溶剂挥发速度足够快，颗粒还没来得及迁移到边缘，整个液膜就已经固化成型，咖啡环自然无法充分发展。

闪蒸成膜仪通过高真空环境使溶剂沸点急剧降低，挥发速率较常温常压下提升数十倍至上百倍。传统加热干燥可能需要几十秒甚至几分钟，而闪蒸过程通常在数秒内即可完成大部分溶剂的去除。

这种极快的干燥速率带来两个关键效果：

• 毛细流动的持续时间被大幅压缩，颗粒迁移距离显著缩短
• 溶质浓度快速上升，提前达到过饱和状态并开始成核，颗粒被 "锁定" 在原位

实验数据表明，当干燥时间缩短至临界值以下时，咖啡环的高度与宽度都会显著下降，薄膜均匀性得到数量级提升。

机制二：精准温度梯度控制，诱导反向马兰戈尼流

如果说快速挥发是 "来不及形成"，那么马兰戈尼流（Marangoni Flow） 调控就是 "反向抵消"，这也是目前学术界公认的最有效的咖啡环抑制机制之一。

马兰戈尼流是由表面张力梯度驱动的液体流动。液体总是从表面张力低的区域流向表面张力高的区域。闪蒸成膜仪通过精确控制基底温度，在液滴内部构建垂直方向的温度梯度：

• 液滴底部（靠近加热基底）温度较高，表面张力较低
• 液滴顶部（与空气 / 真空接触）温度较低，表面张力较高

由此产生的表面张力梯度会驱动液体沿液气界面从边缘流向中心，再从液滴内部从中心流回底部，形成一个与毛细流动方向相反的内部循环流场。这股反向流动会将已经被毛细流带到边缘的颗粒重新带回中心区域，从而抵消咖啡环效应，实现溶质的均匀分布。

值得注意的是，温度梯度的控制精度至关重要。温度过低无法形成足够强的马兰戈尼流，温度过高则可能引发莱顿弗罗斯特效应等新的不稳定现象。闪蒸成膜仪通常配备 ±0.5℃精度的程控加热平台，可根据不同溶剂体系优化温度参数。

机制三：瞬时过饱和结晶，限制颗粒迁移自由度

闪蒸过程中，溶剂的极速挥发会使液膜中的溶质浓度在极短时间内远超平衡溶解度，达到高度过饱和状态。

这种瞬时过饱和会带来两个抑制咖啡环的效果：

1. 全域同时成核：大量晶核在液膜各处同时生成，而非优先在边缘成核生长，从成核阶段就保证了空间均匀性
2. 快速固化锁定：晶粒快速生长并相互连接，整个液膜迅速从液态转变为半固态或固态，溶质颗粒失去迁移能力，无法再随毛细流向边缘聚集

相比之下，传统缓慢干燥过程中溶质浓度缓慢上升，成核位点少、晶体生长慢，颗粒有充足时间随流体迁移，咖啡环效应也就更加明显。

机制四：真空整体抽提，消除表面趋肤效应

传统加热干燥是一个由表及里的过程：表面溶剂先挥发，形成一层 "硬壳"，内部溶剂需要穿过表层才能逸出。这种模式不仅干燥慢，还会造成表面与内部的浓度差和应力差，进一步加剧不均匀沉积。

闪蒸成膜则是在真空环境下的整体均匀抽提：整个液膜内部的溶剂同时获得挥发动力，不分表层与深层，同步快速逸出。这种模式消除了传统干燥的 "趋肤效应"，使得液膜上下、内外的溶质浓度始终保持相对均一，避免了因表层先固化而产生的形貌缺陷。

同时，真空环境还能减少空气对流对液膜表面的干扰，避免气流吹拂造成的边缘加速蒸发，从另一个角度削弱了咖啡环形成的驱动条件。

四、实际应用场景与效果优势

闪蒸成膜仪的咖啡环抑制能力，在多个前沿领域展现出显著的应用价值：

（一）钙钛矿太阳能电池领域

钙钛矿前驱体液膜的均匀性直接决定了电池的光电转换效率和稳定性。传统旋涂后自然退火的方式容易产生咖啡环和晶界缺陷。采用闪蒸成膜工艺后，薄膜晶粒更大、晶界更少、厚度均匀性显著提升，电池效率的批次一致性可提高 15% 以上。

（二）生物传感与检测芯片

在基于试纸或芯片的生物检测中，咖啡环效应会导致检测探针在斑点边缘富集，中心信号弱，造成检测结果偏差。通过闪蒸成膜技术制备的生物探针斑点，蛋白质或核酸分子分布均匀，检测线性范围更宽，结果可靠性大幅提升。

（三）量子点与发光薄膜

量子点发光二极管（QLED）对发光层厚度均匀度要求极高，厚度偏差会直接导致发光颜色和亮度不均。闪蒸成膜工艺可制备出纳米级厚度偏差的量子点薄膜，有效抑制咖啡环造成的边缘亮斑问题。

（四）半导体光刻与功能涂层

在微电子器件的湿法涂层工艺中，咖啡环效应会造成线宽不均和缺陷增加。闪蒸成膜技术配合高精度涂覆系统，可实现大尺寸基底上的高均匀性薄膜沉积，满足先进制程的工艺要求。

五、优化使用效果的关键建议

要充分发挥闪蒸成膜仪抑制咖啡环效应的能力，实际操作中还需注意以下几点：

1. 溶剂体系匹配：不同溶剂的沸点、挥发速率不同，需要对应调整真空度和温度参数。混合溶剂体系可利用沸点差异进一步调控内部流场。
2. 真空速率控制：抽气速率并非越快越好。过快的压力下降可能导致溶剂暴沸，产生针孔缺陷；过慢则无法有效抑制咖啡环。需根据液膜厚度和溶剂类型优化抽气曲线。
3. 基底温度优化：基底温度是诱导马兰戈尼流的关键参数，需结合溶剂的表面张力温度系数进行优化，通常在 40-120℃范围内根据材料体系调整。
4. 湿膜转移速度：旋涂完成后应尽快将基底移入闪蒸腔体，避免转移过程中溶剂自然挥发形成初始咖啡环。

Q&A 常见问题解答

Q1：闪蒸成膜仪可以完全消除咖啡环效应吗？
A：在优化的工艺参数下，闪蒸成膜仪可以将咖啡环效应抑制到可忽略的程度，膜厚均匀性通常可达 95% 以上。但完全消除需要结合溶剂配方、基底修饰等多手段协同。

Q2：所有材料体系都适用闪蒸法抑制咖啡环吗？
A：绝大多数湿法成膜体系都适用，包括聚合物、量子点、钙钛矿前驱体、生物大分子等。但对于某些对真空极其敏感或溶剂沸点极低的特殊体系，需要评估适用性。

Q3：闪蒸成膜和普通加热烘干的核心区别是什么？
A：核心区别有三点：一是闪蒸是真空环境下的整体均匀挥发，加热烘干是表面主导的逐层挥发；二是闪蒸速率快数十倍，颗粒迁移时间短；三是闪蒸可配合温控诱导马兰戈尼反向流主动抵消咖啡环。

Q4：马兰戈尼流越强，咖啡环抑制效果越好吗？
A：并非越强越好。过强的马兰戈尼流可能引发新的流动不稳定，形成其他形貌缺陷。需要将强度控制在刚好抵消毛细流动的范围内，才能获得最佳均匀性。

Q5：闪蒸成膜仪适合大批量工业生产吗？
A：目前桌面式闪蒸成膜仪主要面向实验室研发和小批量试制。针对工业生产的卷对卷、大面积连续式闪蒸设备也在逐步开发中，适配钙钛矿电池、柔性电子等产业化需求。
