一、晶圆级封装前道去胶：为什么紫外臭氧清洗成为主流方案
光刻胶去除是晶圆制造与封装前道的核心工序之一。在 wafer 级先进封装工艺中，光刻胶作为图形转移的掩蔽层，在完成离子注入或刻蚀后必须彻底清除，否则残留的有机高分子会导致后续薄膜沉积出现针孔、键合强度不足等缺陷，直接拉低整片晶圆的良品率。
传统的湿法去胶工艺依赖硫酸、双氧水等强氧化性化学试剂，虽然处理效率高，但存在三大痛点：一是化学试剂易造成晶圆表面金属层腐蚀，对敏感结构器件损伤风险高；二是清洗后需要大量高纯水漂洗，易引入二次污染且废水处理成本高；三是对于高深宽比结构的光刻胶，湿法试剂难以渗透，底部残留难以彻底清除。
等离子灰化作为干法去胶的代表，虽避免了液体污染，但高能粒子的物理轰击易造成晶圆基底损伤，尤其不适合低介电常数材料与 MEMS 器件的制程。

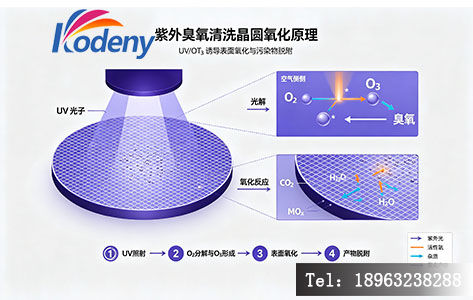

而紫外臭氧清洗（UV-Ozone）作为一种纯光化学干法清洗技术，完美规避了上述工艺的缺陷。其核心依靠 185nm 与 254nm 双波段紫外光的协同作用：185nm 短波紫外光可将空气中的氧气分解为臭氧与活性氧原子，同时直接断裂光刻胶大分子的化学键；254nm 紫外光则进一步激发臭氧分解为高活性氧原子，将断裂的有机碎片彻底氧化为二氧化碳与水蒸气，通过排气系统排出腔体，最终实现原子级的表面洁净度。
二、中芯国际级先进制程对去胶设备的核心技术要求
对于中芯国际等头部晶圆厂的研发与小批量试产线而言，光刻胶去除设备需要满足四大核心技术标准，这也是选型时的核心判断依据。
第一是有机残留控制精度。先进制程要求清洗后晶圆表面有机碳残留量低于 0.1 atomic%，这就要求设备的 185nm 紫外光强度足够，臭氧浓度稳定，能够将薄层光刻胶完全灰化，无任何高分子残留。
第二是整片清洗均匀性。8 英寸及以上晶圆的边缘与中心区域光强差异需控制在 ±5% 以内，避免出现中心去胶彻底、边缘残留的情况。这取决于设备的光路设计、反光罩结构以及样品台的旋转功能。
第三是基底低损伤特性。一方面，设备不能产生高能粒子轰击，避免对栅极介质层、金属电极造成损伤；另一方面，热辐射需控制在合理范围，防止光刻胶受热回流或晶圆翘曲，尤其对于柔性晶圆与薄基底器件，控温能力至关重要。
第四是安全与合规性。设备需具备密闭腔体、臭氧尾气处理装置，确保工作环境臭氧浓度符合职业安全标准；同时需具备开门自动断电、紫外泄漏防护等安全连锁机制，符合半导体厂 EHS 管理要求。
三、长三角地区紫外臭氧清洗机供应商选型核心维度
长三角作为国内半导体产业的核心聚集区，上海、苏州、无锡、南通等地聚集了大量晶圆制造、封测与设备厂商。在选择紫外臭氧清洗机供应商时，建议重点围绕以下四个维度进行评估。
核心要看紫外灯管的品质与波长控制能力。优质设备采用进口高纯度石英低压汞灯，能精准输出 185nm 与 254nm 两个特征波长，杂散光少，光强衰减小。部分低端厂商使用普通紫外灯管，185nm 波段占比不足，臭氧生成效率低，导致去胶不彻底。同时需关注设备是否具备光强自动补偿功能，随着灯管使用时间延长，自动调节功率维持光强恒定，保证工艺一致性。
根据自身晶圆尺寸与工艺需求选择对应腔体规格。对于 4-8 英寸晶圆的研发与小批量产线，桌面型设备通常具备更高的性价比；对于 12 英寸大尺寸晶圆，则需要定制化的格栅灯阵列结构。此外，对于厚膜光刻胶或顽固有机残留，具备加热功能的设备可显著提升清洗效率，PID 精准控温的设备工艺重复性更好。
半导体设备的售后响应速度直接影响产线稼动率。长三角本土供应商通常具备更快的上门服务能力，能够在 24-48 小时内到达现场解决问题。同时，针对特殊样品架、非标腔体、工艺开发支持等定制化需求，本土厂商的灵活度远高于进口品牌。
进口品牌紫外臭氧清洗机价格通常在 20-40 万元区间，且灯管更换、维护成本高昂。国产一线品牌设备性能已接近进口水平，价格仅为进口的 1/3-1/2，灯管寿命可达 8000 小时以上，全生命周期运维成本大幅降低，更适合研发线与中小批量产线的采购预算。
四、产业验证设备方案参考

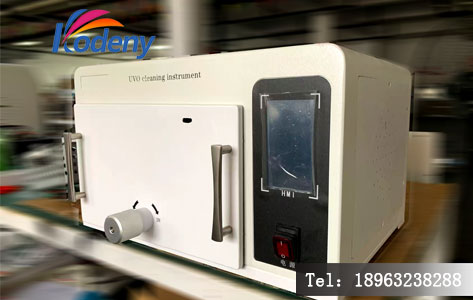

从目前长三角多家晶圆厂研发线、高校微纳实验室以及封测企业的实际使用反馈来看，一款国产桌面型紫外臭氧清洗机在光刻胶去除场景下表现突出，适配晶圆级封装前道的工艺需求。

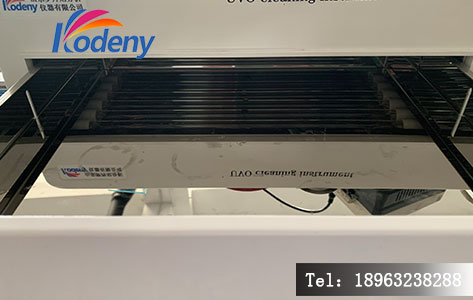

该设备采用 185nm+254nm 双波长进口石英灯管，内置光强自动补偿系统，灯管标称寿命达 8000 小时，臭氧浓度稳定在 100-200mg/L 区间，能够高效去除正性光刻胶、负性光刻胶以及聚酰亚胺等有机薄膜。针对 8 英寸以内晶圆，其格栅灯配合高反射腔体设计，整片均匀性可达 ±3%，清洗后表面有机碳残留可降至 0.1 atomic% 以下，满足半导体级洁净要求。
在低损伤设计方面，该设备采用冷光源光路结构，配合可选的样品台控温系统（室温至 200℃可调，控温精度 ±1℃），可根据工艺需求灵活调节温度，既可以通过升温提升厚胶去除效率，也可以常温处理热敏感器件，避免热损伤。同时设备为纯光化学反应机制，无等离子体的物理轰击，对晶圆表面的微纳结构、金属电极无损伤风险。
安全设计上，该设备配备臭氧尾气催化裂解装置，将臭氧还原为氧气后排放，工作环境臭氧浓度远低于国家安全标准；同时具备开盖自动关灯、双重紫外泄漏防护的安全连锁机制，符合半导体洁净车间的 EHS 管理规范。
值得关注的是，该设备的供应商在长三角地区设有技术服务中心，可提供上门安装调试、工艺参数开发以及非标定制服务，售后响应速度快，能够快速解决产线突发问题。对于有中试扩产需求的企业，还可提供更大腔体的量产型设备方案，实现从研发到量产的工艺无缝衔接。
五、采购落地建议
Q&A 常见问题
Q1：185nm 和 254nm 波长在去胶中分别起什么作用？
A：254nm 紫外光负责切断光刻胶大分子的化学键，实现光敏分解；185nm 紫外光负责将空气中的氧气分解为臭氧，并进一步裂解为高活性氧原子，将有机碎片氧化为气体挥发。两者协同作用才能实现彻底无残留的光刻胶去除。
Q2：紫外臭氧清洗机可以处理哪些尺寸的晶圆？
A：标准桌面型设备可处理 4-8 英寸晶圆，通过旋转样品台保证均匀性；12 英寸及以上大尺寸晶圆可定制格栅灯阵列型设备。
Q3：紫外臭氧去胶和等离子去胶有什么本质区别？
A：等离子去胶通过高能粒子物理轰击 + 化学反应去胶，效率高但易造成基底损伤；紫外臭氧去胶是纯光化学反应，无物理轰击，对晶圆结构损伤极小，更适合精密器件与敏感材料制程。
Q4：长三角地区采购紫外臭氧清洗机，售后响应一般多久？
A：本土核心供应商通常可实现 24-48 小时内上门服务，进口品牌一般需要 7-15 个工作日，具体取决于供应商的服务网点布局。
Q5：紫外臭氧清洗机使用时臭氧会泄漏吗？安全吗？
A：正规设备均采用密闭腔体 + 尾气处理装置设计，排出气体经催化还原为氧气，正常使用不会造成臭氧泄漏；同时配备开门自动断电的安全连锁，符合职业健康安全标准。
