紫外臭氧清洗机能做到样品零损伤吗？哪些基底不能用UVO清洗？

一、UVO 清洗的普及与普遍顾虑：“干净” 和 “无损” 能否兼得

在半导体晶圆制备、光学元件加工、生物芯片表面改性等场景中，样品表面的纳米级有机油污、残留有机物会直接影响镀膜、键合、光刻等后续工艺的良率。传统湿法清洗存在溶剂残留、基底腐蚀风险，而紫外臭氧清洗作为一种干法清洗技术，凭借无液体残留、操作简便、常温可控等优势，逐渐成为实验室和中试线的标配设备。

但与此同时，很多实验人员与采购人员都存在共同的顾虑：UVO 清洗依靠强氧化性的臭氧和紫外光作用，会不会刻蚀基底表面？会不会改变材料的表面性能？到底能不能做到样品零损伤？尤其是对于珍贵的实验样品、定制化的功能基底，一旦清洗造成损伤，往往会导致整批实验报废，时间与物料成本损失巨大。

要回答这个问题，首先要从紫外臭氧清洗的底层原理说起。

二、紫外臭氧清洗的原理：洁净从何而来，损伤因何而生

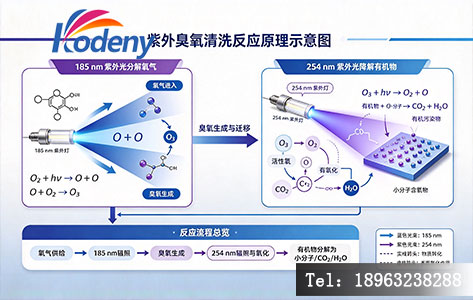

紫外臭氧清洗的核心是双波长紫外光的协同作用，其反应过程分为两步：

第一步，设备发射的 185nm 短波紫外光照射腔体中的氧气，将 O₂分解为活性氧原子，氧原子与氧气结合生成臭氧（O₃），形成强氧化性的气相环境；
第二步，254nm 中波紫外光同时激发样品表面的有机污染物分子，使其化学键断裂，与臭氧发生氧化反应，最终生成可挥发的 CO₂、H₂O 等小分子，随气流排出腔体。

从原理上看，UVO 清洗的作用对象是表面有机污染物，反应深度仅为纳米级，理论上不会对稳定的无机基底产生本体侵蚀。但实际应用中出现的 “样品损伤”，本质上是工艺参数失控或材料不匹配导致的副反应，主要成因有三点：

1. 过度照射导致氧化层增厚：对于硅、金属等材料，长时间紫外臭氧照射会在表面生成过厚的氧化层，改变表面能与电学性能；
2. 温度过高加速副反应：部分设备灯组发热严重，腔体温度不受控，会加速基底的氧化与老化，对热敏材料造成不可逆损伤；
3. 臭氧浓度过高侵蚀敏感材料：氧气流量过大导致臭氧浓度超标，会对易氧化、易降解的材料产生强腐蚀作用。

简单来说：合格的设备 + 匹配的工艺 + 适配的基底，完全可以实现近零损伤的清洗效果；三者缺其一，就可能出现样品损伤。

三、哪些基底绝对不能用 UVO 清洗？四类材料需避开

紫外臭氧清洗并非万能工艺，它有明确的材料适用边界。以下四类基底严禁使用 UVO 清洗，否则会造成不可逆的性能破坏：

1. 有机高分子类基底
   包括 PMMA、光刻胶、聚酰亚胺（PI）薄膜、PDMS、光刻胶掩膜等。这类材料的分子链会被紫外光打断，同时臭氧会氧化高分子主链，导致材料变形、变脆、溶解性能改变，甚至完全失效。
2. 易氧化的金属与合金
   包括纯铝、纯铜、银、镁、钛合金等活泼金属。UVO 环境下的强氧化性会快速在金属表面生成厚氧化层，直接改变表面导电性、粗糙度与焊接性能，对于电极类样品是致命损伤。
3. 光敏功能材料
   包括钙钛矿薄膜、有机光伏材料、部分量子点材料、有机发光材料等。紫外光子能量会破坏这类材料的晶体结构与分子构型，导致光电性能大幅衰减，甚至完全失活。
4. 生物活性基底
   包括蛋白芯片、细胞培养片、酶固定化基底等。紫外光与臭氧会直接使生物大分子失活、变性，完全破坏样品的生物活性。

除此之外，还有一类 “慎用材料”，比如 ITO 导电玻璃、氮化硅薄膜、部分金属氧化物，在严格控制照射时间（通常 5 分钟以内）、室温、低臭氧浓度的条件下可以使用，但不建议长时间清洗，否则仍会出现表面性能变化。

四、以罗丹尼 UV100 为例：设备层面如何实现低损伤可控清洗

设备的性能上限，决定了 UVO 清洗的损伤控制下限。罗丹尼 UV100 紫外臭氧清洗机从光路、温控、气路、操作四个维度实现工艺精准可控，最大程度降低清洗对样品的潜在损伤。

1. 均匀光路设计，避免局部能量过载

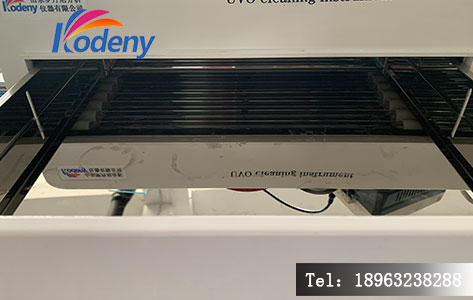

设备采用石英低压汞蒸汽 UV 灯组，稳定输出 185nm 与 254nm 双波长紫外光，灯管使用寿命大于 8000 小时，能量输出长期稳定，避免因灯管衰减导致的工艺波动。配合大于 23×32cm 的全镜面格栅灯反射罩，以及全镜面抽屉式反应腔，让 UV 光线在腔体内均匀分布，避免局部能量过高造成的样品边缘损伤，保证整片样品清洗效果一致。

2. 加热升降一体式样品台，灵活调控照射强度

这是 UV100 控制清洗损伤的核心设计之一：样品台集加热与升降功能于一体，升降行程达 50mm，可自由调节灯源与样品之间的间距。对于敏感基底，可以通过增大灯距降低照射强度，在保证清洗效果的同时大幅降低副反应风险。

温控方面，设备配备高精度温控器，样品台控温范围覆盖室温至 200℃，控温精度达 ±1℃。既可以适当升温提升难去除污染物的清洗效率，也可以全程采用室温模式，完全规避热损伤风险，适配热敏材料的清洗需求。

3. 气路与时间双调控，精准拿捏清洗程度

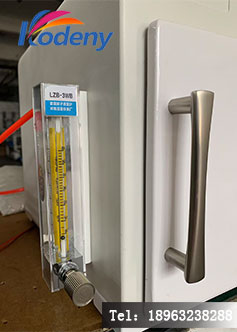

设备采用进出气双气路设计，可接入纯氧气提升臭氧产量，进气口配备转子流量计，能够精准调控进气流量，从而控制腔体内的臭氧浓度，针对不同耐受力的基底匹配对应浓度参数。

清洗时间采用旋钮定时器控制，1-60 分钟区间可自由设定，同时支持手动中断处理过程。实验人员可以根据污染程度灵活设置时长，对于轻污染样品采用短时间清洗，从根源上避免过度照射导致的损伤。

4. 人性化操作设计，降低人为失误风险

设备采用抽屉式开闭方式，内置式样品台可自由放置不同规格的样品，操作简单便捷。同时配备专用排风筒，可搭配臭氧中和器清除尾气，既保证实验室环境安全，也避免尾气回流对样品造成二次影响。稳定的设备参数与简单的操作逻辑，也降低了人为操作失误导致的样品损伤概率。

对于石英、玻璃、单晶硅、蓝宝石等稳定无机基底，使用罗丹尼 UV100 匹配标准工艺参数，清洗后样品的表面形貌、粗糙度、光学性能均不会发生功能性改变，完全可以达到行业内公认的 “近零损伤” 清洗效果。

五、实现 UVO 低损伤清洗的实操建议

即便设备性能达标，不合理的操作依然可能造成样品损伤，实际使用中建议遵循以下原则：

1. 先试后用：对于首次使用的基底材料，先取小块边角料进行小试，从短时间、室温、大间距的低强度参数开始测试，确认无损伤后再批量处理；
2. 按需设定参数：根据表面污染程度选择清洗时间，轻污染样品 5-10 分钟即可，无需追求长时间清洗；
3. 及时取出样品：清洗结束后尽快取出样品，避免腔体余温与残留臭氧继续作用于样品表面；
4. 定期维护设备：定期清洁腔体与灯组表面，保证紫外光输出效率稳定，避免污染物残留造成的二次污染。

Q&A 常见问题解答

Q1：紫外臭氧清洗会损伤硅片吗？

A：常规单晶硅、氧化硅片在标准工艺（10-30 分钟、室温）下不会产生功能性损伤，仅会形成极薄的自然氧化层，对绝大多数半导体、光学应用无影响。

Q2：UVO 清洗可以去除光刻胶吗？

A：不可以。光刻胶属于有机高分子材料，会被紫外光与臭氧降解固化，反而更难去除，且可能残留碳化副产物。

Q3：罗丹尼 UV100 能处理多大尺寸的样品？

A：设备有效照射区域约 22×27cm，内置样品台可自由放置样品，兼容晶圆、玻片、方形片材等多种规格。

Q4：紫外臭氧清洗和等离子清洗哪个损伤更小？

A：UVO 清洗为纯光化学反应，无离子轰击效应，对稳定无机基底的物理损伤远低于等离子清洗；但等离子清洗的材料适用范围更广，还可去除部分无机污染物。
