钙钛矿材料凭借优异的光电转换效率、可调带隙与低成本制备优势，已成为光伏、发光二极管、光电探测器等领域的核心研究方向。而钙钛矿薄膜的成膜质量，直接决定了器件的光电性能与长期稳定性——其中针孔缺陷是制约薄膜质量的最普遍问题之一。不少研发团队反映，即便前驱体配方、反溶剂工艺经过数十轮优化，薄膜表面仍会出现零星针孔，导致器件开路电压偏低、填充因子差，批量制备时良率不足50%，严重拖慢研发与量产进度。
钙钛矿薄膜的针孔并非单一因素导致，而是结晶过程、溶剂挥发、基底状态等多维度因素共同作用的结果：

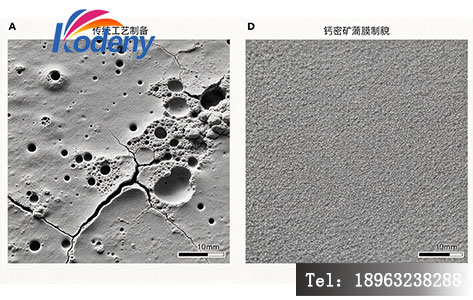

针孔缺陷的危害直接体现在器件性能上：物理层面，针孔会造成薄膜不连续，引发上下电极直接接触，导致器件短路、漏电流飙升；光电层面，针孔与晶界会成为载流子复合中心，大幅降低非辐射复合寿命，使器件效率远低于理论值；稳定性层面，水汽、氧气易通过针孔侵入薄膜内部，加速材料降解，缩短器件使用寿命。
目前主流的钙钛矿成膜工艺以旋涂法、刮涂法和真空蒸镀法为主，但在针孔控制上均存在明显短板：
旋涂法：操作成本低、实验室普及度高，但溶剂挥发速率受环境温湿度影响极大，反溶剂滴加时机稍有偏差就会产生大量针孔；且薄膜边缘与中心厚度不均，大面积制备时针孔缺陷高发，批次重复性差。
刮涂法：适合大面积制备场景，但对前驱体粘度、刮涂速度与基底温度的匹配要求极高，工艺窗口窄，容易出现条纹缺陷与针孔，难以稳定输出高质量薄膜。
真空蒸镀法：成膜均匀性优于湿法工艺，但设备成本高、沉积速率慢，多源共蒸时组分比例难以精准控制；且缓慢结晶过程中易产生晶界空隙，针孔问题无法得到根本解决。
正是传统工艺的这些局限，使得低缺陷、高致密钙钛矿薄膜的高效制备成为行业共性难题，也推动了**闪蒸成膜技术**的快速发展与应用落地。

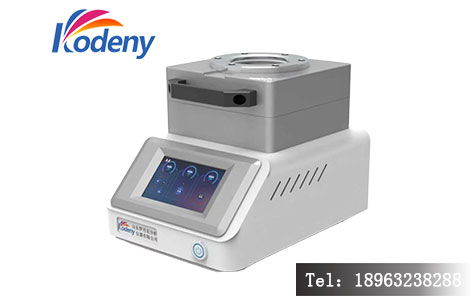

闪蒸成膜仪基于**闪蒸气相沉积**原理工作，核心是“极速加热-快速沉积-同步结晶”的一体化成膜过程：将钙钛矿前驱体材料置于高速加热单元中，在毫秒级时间内将前驱体快速加热至汽化温度，使其瞬间蒸发为均匀的气相分子；随后气相分子在低温基底上迅速沉积、同步成核结晶，最终形成连续均匀的致密钙钛矿薄膜。
与传统蒸镀的缓慢加热、缓慢沉积不同，闪蒸工艺的核心优势在于“快”：毫秒级升温避免了前驱体的热分解，确保气相组分与原料配比高度一致，从源头解决了组分不均导致的结晶缺陷；同时气相分子在基底上快速成核生长，形成大量细小晶核并同步长大，晶粒尺寸均匀一致，能够有效抑制大晶粒拼接产生的空隙与针孔。
相比传统成膜工艺，闪蒸成膜仪在缺陷控制、成膜效率与稳定性上实现了全面突破，核心优势体现在以下几点：

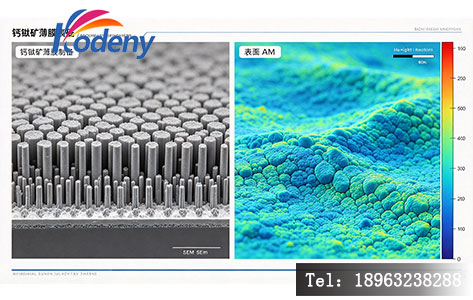

闪蒸成膜的快速结晶机制能够形成连续、无明显晶界空隙的薄膜结构。相关研究数据显示，采用闪蒸工艺制备的MAPbI₃钙钛矿薄膜，表面粗糙度可低至1nm以内，针孔密度低于10个/μm²，相比旋涂法100个/μm²以上的针孔密度有数量级提升，薄膜致密性与连续性显著改善。
单样品从进样到完成成膜通常在5-10分钟，相比传统旋涂+退火半小时以上的制备周期，效率提升3-5倍；且支持多工位连续制备，适合高通量样品制备与工艺参数筛选，大幅缩短研发周期。
闪蒸过程在密闭腔体中进行，不受外界环境温湿度、气流干扰，薄膜厚度、组分与形貌的批次间偏差小于5%，解决了传统湿法工艺重复性差、依赖操作人员经验的痛点。
可适配甲脒铯铅卤体系、全无机钙钛矿、二维层状钙钛矿等多种材料体系，也可用于制备空穴传输层、电子传输层等功能薄膜；同时兼容玻璃、硅片、柔性PET等多种基底，无需复杂的表面修饰即可实现良好成膜。
目前闪蒸成膜仪已广泛应用于高校实验室、科研院所的钙钛矿光伏器件、光电探测器、发光二极管研发，以及企业中试线的小批量器件制备验证。
对于科研端用户，该设备能够快速获得高质量钙钛矿薄膜，减少工艺优化的试错成本，帮助研发人员聚焦材料体系与器件结构创新，而非反复调试成膜工艺；对于产业端用户，其稳定的成膜质量能够显著提升器件良率，降低材料损耗，为钙钛矿技术的量产落地提供可靠的成膜方案支撑。
答：单样品从进样到完成成膜通常在5-10分钟，具体时长根据薄膜厚度与材料体系略有差异，远快于传统湿法工艺。
答：可适配常见的甲脒甲胺铅卤体系、全无机铯铅卤钙钛矿、二维层状钙钛矿等，也可用于制备电荷传输层、注入层等光电功能薄膜。
答：相同材料体系下，闪蒸制备的钙钛矿薄膜针孔密度通常可降低80%-90%，薄膜致密性显著提升，对应器件漏电流可降低一个数量级以上。
答：目前主流机型以实验室级小面积样品制备为主，适配100mm×100mm以内基底；面向规模化生产的大面积闪蒸设备已逐步推出，可适配卷对卷连续制备场景。
答：设备基底可配套控温加热，多数材料沉积完成后即可得到结晶性良好的薄膜；部分特殊体系可补充短时间低温退火，进一步优化结晶质量。
