1.1 临港半导体产业集群进入产能释放期

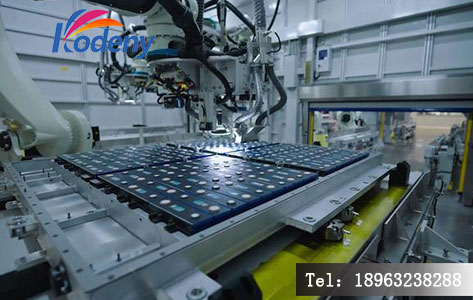

上海临港新片区作为国内集成电路产业核心承载区之一，近年来"东方芯港"建设持续提速。2026年以来，多条12英寸晶圆产线进入扩产阶段：中芯国际临港12英寸晶圆代工生产线二期工程推进建设；格科微启动总投资61.32亿元的12英寸CIS集成电路特色工艺扩产项目，建成后将新增月产1万片CIS图像传感器产能；芯港集成55nm-28nm工艺晶圆制造项目正式开工，一期建筑面积约62万平方米。
产能扩张的背后，是先进封装工艺对制程精度的更高要求。12英寸晶圆级封装凭借尺寸小、集成度高、电性能优异等优势，成为CIS、存储芯片、逻辑芯片的主流封装方案，但也对晶圆表面洁净度提出了近乎严苛的标准。
1.2 12英寸晶圆级封装的清洗工艺痛点
晶圆级封装工序中，凸点制备（Bumping）、芯片键合（Bonding）等关键步骤前的表面清洗直接决定产品良率。12英寸大尺寸晶圆的清洗面临三大核心痛点：
一是有机残留去除难度大。光刻胶残留、助焊剂残留、环境中的碳氢污染等纳米级有机污染物，会导致焊盘润湿不良、键合强度下降、凸点高度不均等问题。传统湿法清洗对部分交联型有机残留物去除效果有限，且易引入化学试剂二次污染。
二是无损清洗要求极高。晶圆级封装的铜柱凸点、UBM层、钝化层结构精细，清洗过程中若出现离子轰击、化学腐蚀或机械损伤，会直接造成器件失效。等离子清洗存在潜在的离子轰击损伤风险，湿法兆声波清洗则可能破坏微纳结构。
三是大尺寸晶圆均匀性难保障。12英寸晶圆面积达约707平方厘米，清洗均匀性直接影响整片良率。传统批量清洗方式易出现边缘与中心效果差异，且存在片间交叉污染风险。
2.1 双波段光化学氧化的工作原理

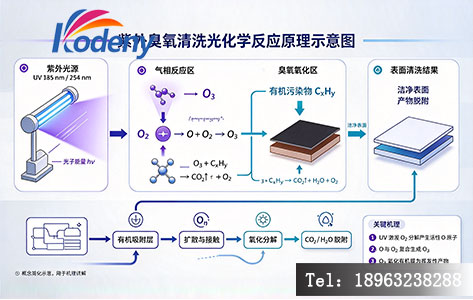

紫外臭氧清洗是基于光化学氧化反应的干法清洗技术，核心依靠185nm与254nm两种特定波长紫外光的协同作用实现污染物去除。
185nm紫外光具备较高光子能量，可直接裂解空气中氧气分子的共价键，生成高活性氧原子；氧原子迅速与周边氧气分子结合，原位生成高浓度臭氧，为清洗反应提供强氧化介质。
254nm紫外光承担双重功能：一方面直接打断有机污染物内部C-C、C-H等化学键，将大分子污染物裂解为小分子活性碎片；另一方面催化臭氧分解，生成大量单线态活性氧原子。这类活性氧氧化能力极强，可快速与晶圆表面的光刻胶残留、碳氢化合物、油脂等有机污染物发生氧化反应，最终生成二氧化碳、水蒸气等挥发性小分子，随腔体内气流自然排出，实现表面无残留清洁。
整个反应过程在常温常压下即可完成，无需真空环境，全程无物理接触、无离子轰击，从原理上避免了对晶圆表面的机械损伤与化学腐蚀。
2.2 适配晶圆级封装的核心技术优势

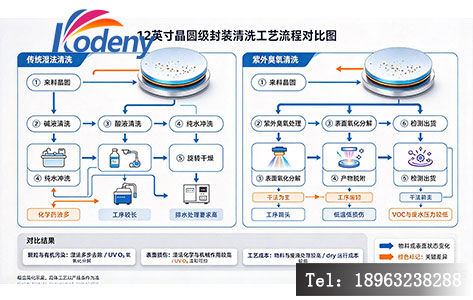

相较于传统清洗方式，紫外臭氧清洗在晶圆级封装场景中具备显著的技术优势：
无损性突出。纯光化学氧化过程不产生离子轰击，不涉及酸碱化学试剂，对铜凸点、UBM金属层、钝化介质层均无腐蚀损伤，尤其适合键合前、凸点制备后的精密清洗工序，可有效提升键合强度与可靠性。
洁净度达纳米级。可有效去除厚度仅数纳米的有机污染膜层，接触角可降至10°以下，满足晶圆级封装对焊盘表面能的要求，保障焊料润湿均匀性与凸点成型质量。
均匀性与一致性好。通过优化紫外灯排布与腔体气流设计，12英寸晶圆整片清洗均匀性可控制在±5%以内，单片独立处理模式彻底杜绝交叉污染，片间一致性高。
工艺兼容性强。可与湿法清洗形成工艺互补，作为湿法清洗后的终步精洗工序，进一步去除湿法难以清除的微量有机残留；也可单独用于光刻胶去胶、键合前处理等工序，工艺灵活度高。
3.1 设备层面的12英寸专用设计

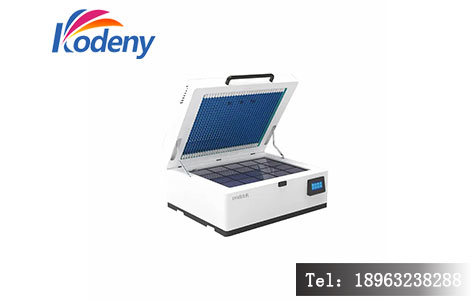

针对12英寸大尺寸晶圆的工艺需求，专用型紫外臭氧清洗机在结构设计上进行了多维度优化：
大腔体均匀照射系统。采用多组低压汞灯矩阵排布，配合高反射率腔体内壁，确保12英寸晶圆全表面获得均匀的紫外辐照强度。部分高端机型搭载晶圆旋转平台，通过匀速转动进一步提升辐照均匀性。
精准温控平台。晶圆承载台配备精密加热与温控模块，可在室温至150℃区间精准调节。适当的基底温度可加速污染物脱附与氧化反应速率，同时避免高温对器件结构造成影响，温控精度通常可达±1℃。
洁净气流管理。腔体采用层流进气设计，配合高效颗粒过滤器，确保清洗环境的洁净等级；排气系统稳定控制腔体内微负压，既保证挥发性产物及时排出，又避免外界污染空气倒灌。
3.2 典型封装工序的工艺应用
在12英寸晶圆级封装产线中，紫外臭氧清洗主要应用于以下关键工序：
凸点制备前清洗。在UBM溅射或植球前进行紫外臭氧处理，去除晶圆表面光刻胶残留与环境有机污染，提升金属镀层附着力与焊盘润湿性能，减少虚焊、凸点脱落等失效问题。
键合前表面活化。倒装芯片键合、混合键合前，通过紫外臭氧清洗去除焊盘表面微量有机污染物，同时提高表面能，增强键合界面结合强度，降低键合电阻，提升产品可靠性。
光刻胶灰化去胶。对于薄胶层与轻度交联光刻胶，紫外臭氧可实现干法去胶，尤其适合对湿法化学试剂敏感的器件结构，避免湿法去胶带来的钻蚀与损伤。
实际产线应用中，需根据污染物类型与器件结构优化工艺参数：
▪ 清洗时间：通常控制在3-15分钟，有机污染较重时适当延长，避免过度氧化导致金属层表面氧化增厚。
▪ 腔体温度：常温至80℃为常用区间，温度升高可加快反应速率，但需评估对器件材料的热影响。
▪ 氧气流量：维持腔体内合适的氧气浓度，保障臭氧生成量，通常以洁净干燥空气或纯氧作为气源。
▪ 灯源功率：根据设备规格与晶圆尺寸匹配，定期监测紫外灯衰减情况，及时更换以保证工艺稳定性。
4.1 直接提升封装良率与产品可靠性
在12英寸晶圆级封装产线中引入紫外臭氧清洗工序，可显著降低由表面污染导致的良率损失。行业实践数据显示，键合前增加紫外臭氧清洗步骤后，焊盘非润湿缺陷率可下降60%以上，键合拉力强度均匀性明显改善，产品可靠性测试通过率提升。对于CIS等对表面洁净度敏感的器件，有机污染导致的图像斑点缺陷也会显著减少。
4.2 降低综合工艺成本
紫外臭氧清洗属于低能耗干法工艺，无需消耗化学试剂与超纯水，运行成本远低于湿法清洗设备。同时，因其清洗效果稳定，可减少因污染导致的晶圆报废，降低材料损耗。在12英寸产线中，单片清洗的耗材成本与能耗成本均处于较低水平，尤其适合中小批量、多品种的封装产线配置。
4.3 适配先进封装技术演进
随着晶圆级封装向更细间距、更高密度方向发展，2.5D/3D封装、混合键合等先进工艺对表面洁净度的要求近乎原子级。紫外臭氧清洗的无损特性与纳米级清洁能力，能够适配更精细的器件结构，为后续工艺升级预留技术空间，是封装企业应对制程迭代的重要技术储备。
上海临港新片区12英寸晶圆产线的密集扩产，推动国内半导体封装产业向大尺寸、高精度方向加速演进。晶圆级封装作为先进封装的主流技术路线，对清洗工艺的无损性与洁净度提出了更高标准。紫外臭氧清洗机凭借双波段光化学氧化机制，在不损伤晶圆微结构的前提下实现纳米级有机污染物去除，完美适配12英寸晶圆级封装的凸点制备、键合前处理等关键工序。
对于临港及全国范围内的半导体封装企业而言，在现有湿法清洗基础上引入紫外臭氧精洗工序，可有效提升产品良率与可靠性，同时优化综合运行成本。随着先进封装制程持续微缩，干法无损清洗将成为产线标配，紫外臭氧清洗技术也将在半导体制造中发挥更加重要的作用。
Q1：紫外臭氧清洗机能去除12英寸晶圆上的颗粒污染吗？
A：紫外臭氧清洗主要针对有机污染物，对颗粒状污染物去除能力有限。通常建议先通过湿法清洗去除颗粒与金属污染，再以紫外臭氧清洗进行有机精洗，两者形成工艺互补。
Q2：紫外臭氧清洗会损伤晶圆上的铜凸点或铝焊盘吗？
A：正常工艺参数下不会造成损伤。紫外臭氧清洗为纯光化学氧化过程，无离子轰击与机械摩擦；只要控制好清洗时间与温度，避免过度氧化，对铜、铝等金属焊盘及钝化层均有良好的材料兼容性。
Q3：12英寸晶圆紫外臭氧清洗的均匀性能达到什么水平？
A：专业12英寸机型通过优化灯源排布与晶圆旋转设计，整片辐照均匀性通常可达±5%以内，中心与边缘的清洗效果差异极小，能够满足量产级工艺一致性要求。
Q4：紫外臭氧清洗机适合配置在产线的哪些工序节点？
A：典型配置节点包括：光刻胶显影后、UBM溅射前、凸点制备后、倒装键合前、晶圆键合前等。具体位置需根据产线工艺流程与污染来源分析确定。
Q5：国产紫外臭氧清洗设备能否满足12英寸晶圆量产需求？
A：目前国产设备已具备12英寸晶圆适配能力，在核心光源、腔体设计、温控精度等关键指标上接近国际同类产品水平，且具备更高的性价比与本地化服务优势，可满足量产级封装产线需求。
